Нагрузочные модули JUNXY для монтажа в стойку предназначены для тестирования систем электроснабжения и инженерной инфраструктуры ЦОД. Модули имитируют нагрузку и тепловыделение ИТ-оборудования, позволяя проверять системы электропитания, охлаждения и воздушные потоки до подключения серверов. Доступны различные исполнения с мощностью нагрузки, ступенчатой регулировкой и ручным или дистанционным управлением.
Производитель JUNXY
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
цена По запросу
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Нагрузочные модули JUNXY для монтажа в стойку предназначены для проведения нагрузочного тестирования и интегрированного системного тестирования (IST) систем электроснабжения и инженерной инфраструктуры центров обработки данных (ЦОД). Они позволяют воспроизводить нагрузку, близкую к реальному энергопотреблению ИТ-оборудования, и проверять работу систем до подключения серверов и другого пользовательского оборудования.
Нагрузочное тестирование
Нагрузочное тестирование позволяет выявлять скрытые дефекты, ошибки проектирования, признаки естественного износа и другие отклонения, которые могут привести к отказу оборудования. Испытания позволяют оценить соответствие фактических рабочих характеристик системы электропитания установленным требованиям и проверить её готовность к работе при штатных и нештатных режимах.
Для критически важных систем электроснабжения регулярное тестирование особенно важно: ИБП, генераторы, трансформаторы, инверторы и другие элементы системы должны сохранять работоспособность при переходе на резервное питание или изменении режима электроснабжения. Нагрузочные модули JUNXY позволяют проводить такие проверки в контролируемых условиях без необходимости подключать реальное ИТ-оборудование.
Ввод в эксплуатацию ЦОД и интегрированное системное тестирование
После завершения строительства и первичных испытаний ЦОД необходимо проверить совместную работу основных инженерных систем. В рамках интегрированного системного тестирования (IST) нагрузочные модули JUNXY имитируют характеристики реального серверного оборудования, включая электропотребление, тепловыделение и направление воздушного потока.
Использование нагрузочных модулей позволяет проводить независимую проверку работы систем электроснабжения и распределения электроэнергии, кондиционирования и охлаждения, а также систем мониторинга, молниезащиты и заземления. Создание контролируемой нагрузки помогает выявлять несоответствия между расчётными параметрами инфраструктуры и фактической нагрузкой, а также оценивать эффективность работы системы охлаждения.
Стоечное исполнение позволяет проводить испытания непосредственно на уровне серверной стойки. Направленный воздушный поток с забором воздуха с передней стороны и выбросом нагретого воздуха с задней стороны воспроизводит условия эксплуатации ИТ-оборудования и позволяет проверять организацию воздушных потоков и температурный режим в серверных помещениях и горячих/холодных коридорах ЦОД.
Конструкция и управление
В нагрузочных модулях JUNXY применяются высоконадежные резисторы из современных сплавов, герметично установленные в трубках из нержавеющей стали с изолированным теплоотводом. Такая конструкция обеспечивает влагозащиту, коррозионную стойкость, эффективное рассеивание тепла и высокое сопротивление изоляции.
Для управления нагрузочными модулями предусмотрены локальный и дистанционный режимы. Локальное управление осуществляется с передней панели устройства. При дистанционном управлении через ПЛК и специализированное программное обеспечение для ПК нагрузочный модуль может использоваться в составе автоматизированной испытательной системы.

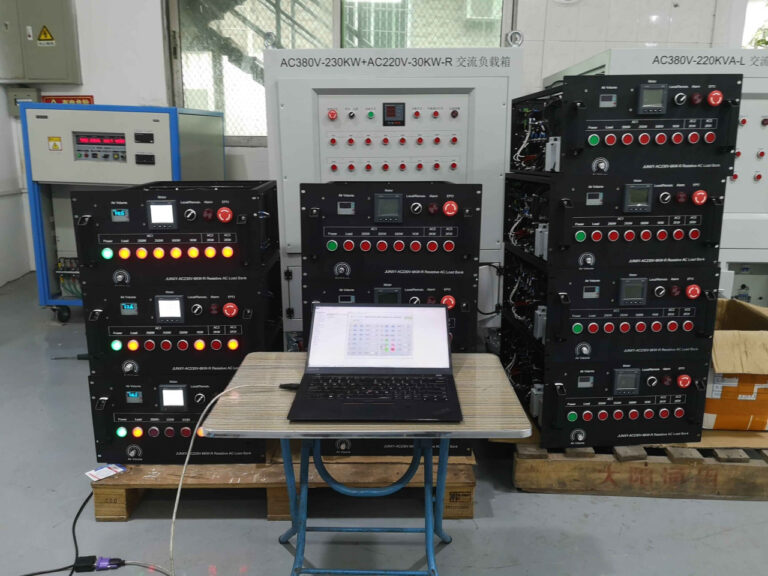

Программное обеспечение позволяет задавать кривые изменения мощности, автоматически фиксировать электрические параметры в процессе испытаний и формировать протоколы. При комплексном тестировании нескольких стоечных модулей возможно их параллельное управление.
Области применения
Нагрузочные модули JUNXY применяются для:
Общие характеристики
| Нагрузочный элемент | Резистивные элементы из нержавеющей стали или сплава |
| Коэффициент мощности | PF=1 |
| Точность нагрузки | ±5% |
| Класс изоляции | F |
| Степень защиты | IP20 (для внутреннего применения) |
| Шум вентилятора | 75 дБ |
| Режим охлаждения | Принудительное воздушное охлаждение; забор холодного воздуха спереди, выброс нагретого воздуха сзади. |
| Режим управления | Ручное и дистанционное управление в зависимости от исполнения. |
| Режим работы | Непрерывная работа |
| Температура окружающей среды | От -10 °C до +50 °C |
| Относительная влажность | ≤95% |
| Высота эксплуатации | ≤2500 метров |
| Мобильность | Элементы для перемещения: ручки или колёса в зависимости от исполнения. |
| Монтаж / Габариты | Стоечное исполнение 19″; 4U, 6U и другие варианты в зависимости от исполнения |
Модели с двумя вводами питания
| AC230V-6.6KW-R | AC220/380V-10KW-R | AC400V-22KW | |
| Нагрузочный элемент | Резистор из нержавеющей стали | ||
| Напряжение нагрузки | AC230 В, 1 фаза, 50/60 Гц | AC220 В, 1 фаза, 2 провода, 50/60 Гц AC380 В, 3 фазы, 4 провода, 50/60 Гц |
AC400 В, 3 фазы, 50/60 Гц |
| Номинальная мощность | 6,6 кВт (при AC230 В) | 10 кВт (при AC220 В 1 фаза / AC380 В 3 фазы) | 22 кВт (при AC400 В) |
| Ступени нагрузки | 6 ступеней по 1,1 кВт (3 независимых канала на ввод) |
3 ступени по 3,3 кВт (на каждый ввод) |
4 ступени по 5,5 кВт (на каждый ввод) |
| Количество вводов | 2 ввода питания (Dual Feed) с автоматическим переключением | ||
| Питание вентилятора | 230 В, 1 фаза, 50 Гц (от тестируемого источника) | От тестируемого источника | AC400 В, 3 фазы |
| Режим управления | Ручное управление (автоматические выключатели MCB) | Ручное управление (MCB) 4 независимых сегмента по 5,5 кВт |
|
| Режим охлаждения | Принудительное воздушное охлаждение (забор холодного воздуха спереди, выброс горячего сзади) |
||
| Подключение нагрузки | 6 кабелей C19-C20 | Клеммное подключение | 2 комплекта кабелей IEC (5 м) Разъем IEC, 5 контактов |
| Габариты | 4U, 19-дюймовая стойка, глубина 600 мм | 6U, 19-дюймовая стойка, глубина 600 мм | 8U, 19-дюймовая стойка |
| Масса | 22 кг | 30 кг | Легкий вес |
| Мобильность | Две передние ручки и одна задняя ручка | 2 передние и 1 задняя ручка | |
Модели с одним вводом питания
| AC230V/400V-6.666W-R | AC230V-6KW-R | AC240V-6KW-R | AC230V-6.6KW-R | AC415V-80KW-4CH | 400V-20KW | |
| Нагрузочный элемент | Резистивные элементы из нихромового сплава | Резисторы из современного сплава | Резистор из нержавеющей стали | |||
| Напряжение нагрузки | AC230 В (1 фаза) AC400 В (3 фазы) |
AC230 В, 1 фаза, 50 Гц | AC240 В, 1 фаза, 50 Гц | AC230 В, 1 фаза, 50/60 Гц | AC415 В, 3 фазы, 5 проводов, 50/60 Гц | AC400 В / AC230 В |
| Номинальная мощность | 6,66 кВт (при AC230 В) 6,66 кВт (при AC400 В) |
6 кВт | 6 кВт | 6,6 кВт | 4 × 20 кВт (суммарно 80 кВт) | 20 кВт |
| Ток нагрузки | — | — | — | — | — | 29 А (на фазу) |
| Конструкция / Каналы | Моноблочная конструкция | Моноблочная конструкция | Моноблочная конструкция | Моноблочная конструкция | 4 независимых стоечных блока (8U) по 20 кВт | Моноблочная конструкция |
| Ступени нагрузки | Для AC230 В (1 фаза): 6 ступеней по 1,11 кВт (2 независимых канала по 3 ступени) Для AC400 В (3 фазы): |
Ступени: 0,25 / 0,5 / 1 / 2 / 4 кВт Диапазон регулировки: 0,25 – 6 кВт |
Ступени: 0,5 / 1 / 2 / 4 кВт Диапазон регулировки: 0,5 – 6 кВт |
3 независимых канала Каждый канал: 2 ступени по 1,1 кВт Суммарно: 6 ступеней по 1,1 кВт |
Ступени на блок: 1 / 2 / 5 / 10 кВт Диапазон регулировки: 1 – 20 кВт (при AC415 В) |
Ступени: 10 / 20 кВт |
| Питание | 230 В (±10%), 1 фаза, 50 Гц | От тестируемого источника (PDU) | Питание вентилятора: 230 В, 1 фаза, 50 Гц | 240 В, 1 фаза, 2 провода, 50/60 Гц | Внутреннее: 230 В, 1 фаза | |
| Режим управления | Ручное (переключатели со световой индикацией) | Локальное (кнопки) / Дистанционное (ПК) | Ручное (автоматические выключатели MCB) | Ручное (автоматические выключатели MCB) | Ручное (поворотный переключатель) | |
| Подключение нагрузки | Три панельных розетки C20 для каждого независимого канала нагрузки | — | — | Клеммы 5P (L1/L2/L3/N/GND) для каждого стоечного нагрузочного блока | — | |
| Режим охлаждения | Принудительное воздушное (забор спереди, выброс сзади) |
Принудительное воздушное с регулируемым потоком (забор спереди, выброс сзади) |
Принудительное воздушное (забор спереди, выброс сзади) |
Принудительное воздушное (забор спереди/сбоку, выброс сзади) Поток: 2000 м³/ч на блок |
Не указано | |
| Кабели подключения нагрузки | — | 3 комплекта кабелей C19–C20 | Три кабеля C19-C20 (или другие по запросу) | — | — | |
| Защита | Защита от перегрева | Не указано | Перенапряжение, перегрузка по току, перегрев, аварийная остановка | Не указано | ||
| Габариты (Ш × Г × В) | 482.6 х 250 х 176 мм (4U) | 482.6 х 600 х 266 мм (6U) | 482.6 х 600 х 176 мм (4U) | 600 х 859 х 1811 мм (напольное исполнение) | 430 х 400 х 605 мм | |
| Масса | 11.75 кг | 19 кг | Около 250 кг | 20 кг | ||
| Мобильность | Две ручки на передней панели | Передние ручки | Две передние ручки и одна задняя ручка | 4 белых колеса | — | |
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|

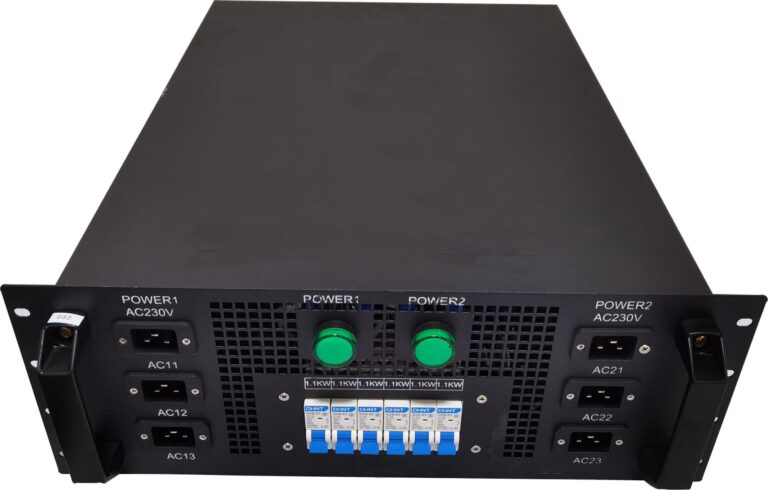

| JUNXY-AC230V-6.6KW-R | Резистивный нагрузочный модуль 6,6 кВт, AC230 В, однофазный, с двумя вводами питания (Dual Feed), 4U | от 12 недель | По запросу |
-
+
|
|

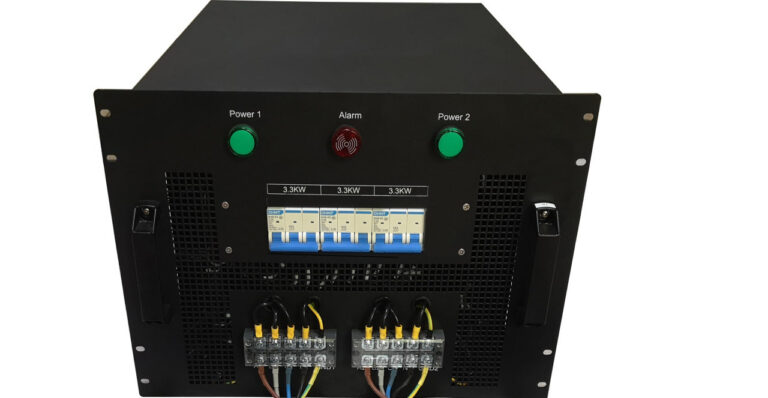

| JUNXY-AC220/380V-10KW-R | Резистивный нагрузочный модуль 10 кВт для AC220 В однофазного или AC380 В трёхфазного питания, с двумя вводами, 6U | от 12 недель | По запросу |
-
+
|
|

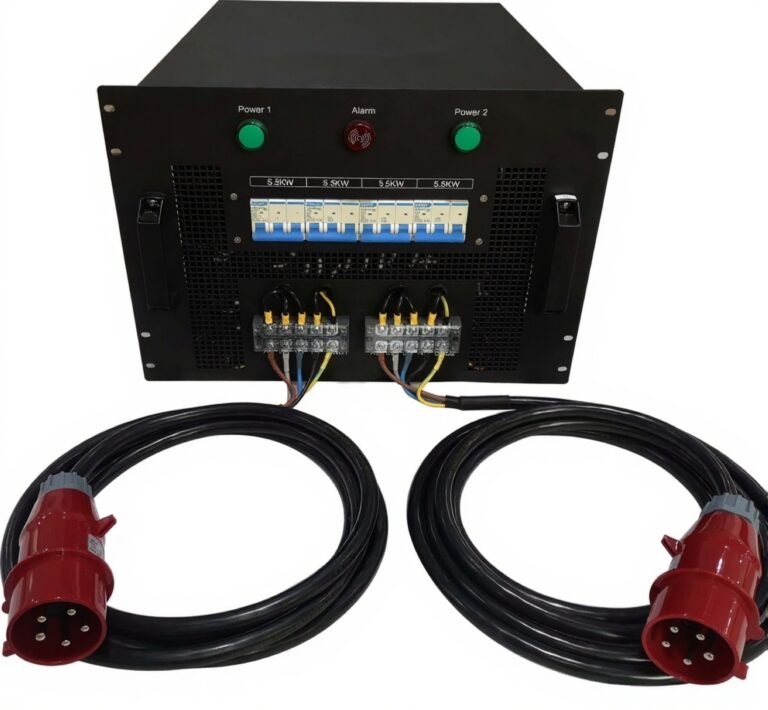

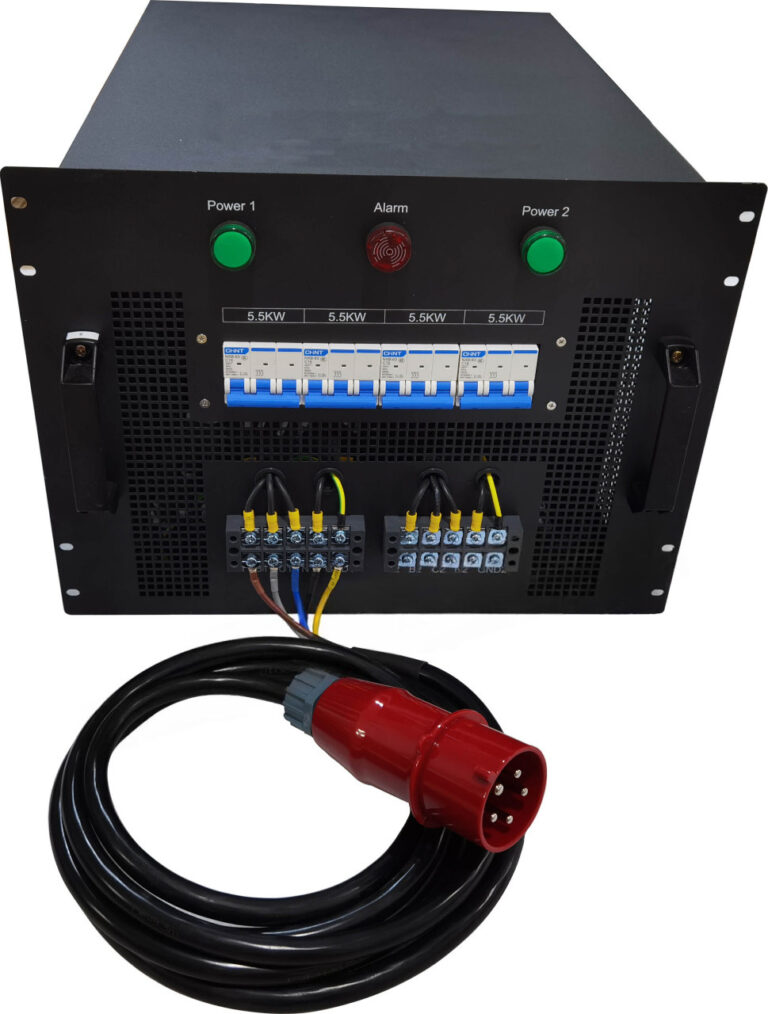

| JUNXY AC400V 22KW | Резистивный нагрузочный модуль 22 кВт, AC400 В, с двумя вводами питания и автоматическим переключением между вводами, 8U | от 12 недель | По запросу |
-
+
|
|

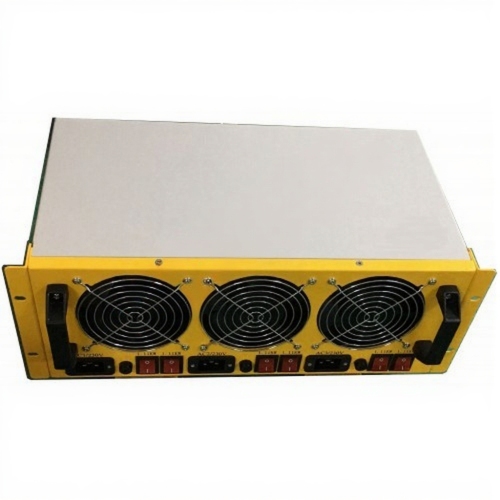

| JUNXY-AC230V/400V-6.666W-R | Резистивный нагрузочный модуль 6,666 кВт для AC230 В однофазного или AC400 В трёхфазного питания, 4U | от 12 недель | По запросу |
-
+
|
|

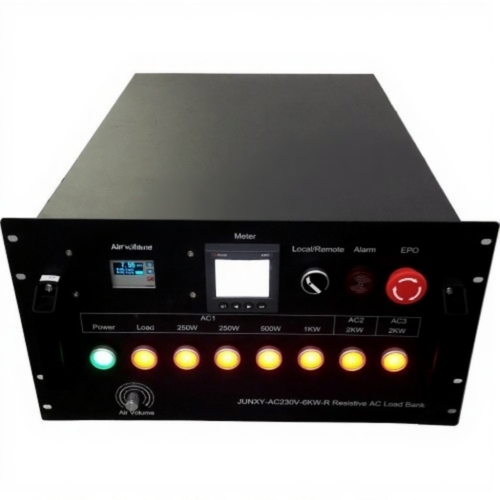

| JUNXY-AC230V-6KW-R | Резистивный нагрузочный модуль 6 кВт, AC230 В, однофазный, 6U, с локальным и дистанционным управлением | от 12 недель | По запросу |
-
+
|
|

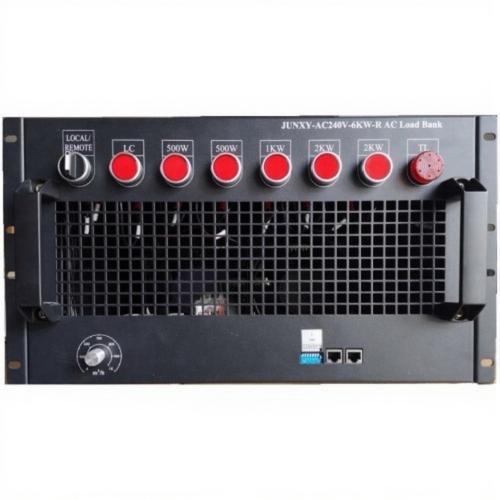

| JUNXY-AC240V-6KW-R | Резистивный нагрузочный модуль 6 кВт, AC240 В, однофазный, 6U | от 12 недель | По запросу |
-
+
|
|
| JUNXY-AC230V-6.6KW-R | Резистивный нагрузочный модуль 6,6 кВт, AC230 В, однофазный, 4U | от 12 недель | По запросу |
-
+
|
|

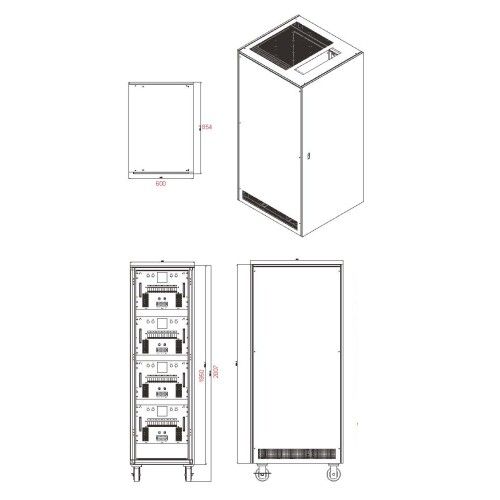

| JUNXY-AC415V-80KW-4CH | Резистивный нагрузочный модуль 80 кВт, AC415 В, трёхфазный, состоящий из четырёх независимых стоечных блоков по 20 кВт | от 12 недель | По запросу |
-
+
|
|
| JUNXY-400V-20KW | Напольный резистивный нагрузочный блок 20 кВт для AC400 В / AC230 В | от 12 недель | По запросу |
-
+
|
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «Нагрузочные модули JUNXY серии AC» с помощью специальной формы.
