JUNXY резистивные и индуктивные нагрузочные модули переменного тока используются для имитации нагрузок двигателя или других электромагнитных устройств, работающих при их номинальном коэффициенте мощности
Производитель JUNXY
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
цена По запросу
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Резистивно-индуктивные (RL) нагрузочные модули переменного тока серии JUNXY предназначены для комплексного тестирования систем резервного и основного электропитания. В отличие от чисто резистивных аналогов, модули серии RL способны имитировать не только активную нагрузку, но и работу электродвигателей и электромагнитных устройств, обеспечивая точное задание требуемого коэффициента мощности (PF).
Многие резервные генераторы и турбины имеют номинальный коэффициент мощности 0,7; 0,8 или 0,85. Для их полноценной квалификации и ввода в эксплуатацию требуется одновременное использование резистивной и реактивной (индуктивной) нагрузки. Модули JUNXY серии RL позволяют проводить такое комплексное тестирование с помощью одного устройства, проверяя оборудование на соответствие паспортным характеристикам.
Ключевые области применения
1. Тестирование и обслуживание генераторных установок
Интеллектуальные решения JUNXY позволяют точно определять выходную мощность и нагрузочную способность дизель-генераторов, решая следующие задачи:
2. Испытания коммутационной аппаратуры (реле и контакторы)
Автоматизированное испытательное оборудование (ATE) JUNXY, включающее RL-модуль и регулируемый источник переменного тока, предназначено для определения электрического ресурса и коммутационной способности аппаратов. Система моделирует различные условия (напряжение, ток, частота и число коммутаций) для выявления механического и электрического износа главных контактов до их полного отказа.
3. Тестирование автоматических переключателей резерва (АВР / ATS)
Нагрузочный модуль обеспечивает регулируемый ток нагрузки, напряжение и коэффициент мощности, что необходимо для точной валидации корректности и скорости переключения систем ATS в реальных условиях.
Важность регулярного нагрузочного тестирования
Критически важное оборудование (ИБП, аккумуляторные батареи, генераторы, трансформаторы, инверторы), особенно эксплуатируемое в жестких, запыленных или коррозионных условиях, подвержено риску внезапного отказа.
Регулярное нагрузочное тестирование является ключевым элементом профилактического обслуживания, которое позволяет:
Общие технические характеристики
| Тип нагрузки | Резистивно-индуктивная (R-L). Для отдельных моделей предусмотрена раздельная регулировка резистивной и индуктивной составляющих для точной настройки коэффициента мощности. |
| Нагрузочные элементы | Резисторы из нержавеющей стали или специального сплава, индуктивные катушки. |
| Диапазон напряжения нагрузки | AC 100–600 В (точное значение зависит от модели) |
| Частота нагрузки | 50–400 Гц (зависит от модели) |
| Мощность нагрузки | Активная: 40–500 кВт; Реактивная: 31–300 кВАр (зависит от модели) |
| Нагрузочные ступени | Дискретные ступени сопротивления и индуктивности; в отдельных моделях доступна плавная регулировка. |
| Коэффициент мощности (PF) | Фиксированный (PF=0,8) или регулируемый (зависит от модели) |
| Точность нагрузки | Резистивная: ±5%; Индуктивная: ±5–10% (зависит от модели) |
| Цифровой измерительный прибор | Отображение напряжения, тока, активной/реактивной/полной мощности, частоты, коэффициента мощности и энергии (набор параметров зависит от модели). |
| Питание цепей управления | 220–230 В, 50 Гц, однофазное (зависит от модели) |
| Режим управления | Локальное (кнопочное/автоматические выключатели); для большинства моделей доступно дистанционное управление через ПО для ПК. |
| Подключение нагрузки | Медные шинные соединения (бусбары) или силовые клеммы; коммутация через контакторы. |
| Класс изоляции | F |
| Степень защиты | IP20 (для эксплуатации внутри помещений) |
| Уровень шума | ≤ 75 дБ |
| Режим охлаждения | Принудительное воздушное охлаждение (преимущественно вертикальный поток) |
| Режим работы | Непрерывный (для отдельных моделей предусмотрен ограниченный рабочий цикл при пиковых нагрузках) |
| Защита | От перегрева, перегрузки по току и мощности, перенапряжения; звуковая сигнализация и кнопка аварийной остановки (набор защит зависит от модели). |

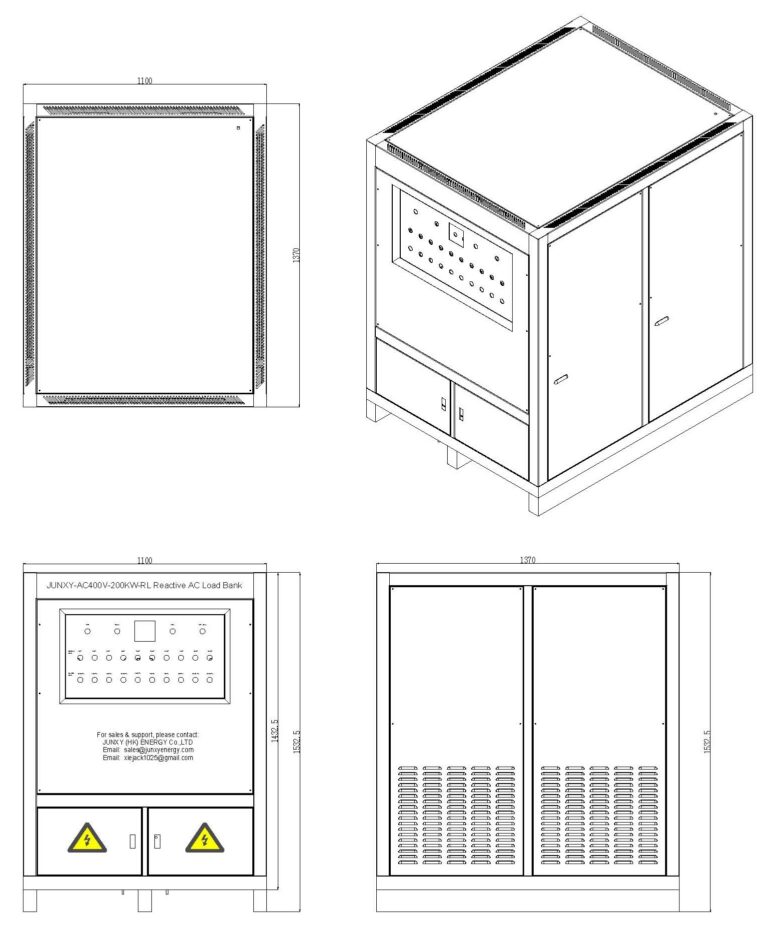

| Габаритные размеры | От 650×1000×1400 мм до 1100×1370×1900 мм (зависит от модели) |
| Масса | От 250 кг до ~2000 кг (зависит от модели) |
| Мобильность | 4 колеса; для отдельных моделей — стационарное исполнение с вилочными карманами для погрузчика. |
| Рабочая температура | −10…+50 °C |
| Относительная влажность | ≤ 95% (без конденсации) |
| Высота над уровнем моря | ≤ 2500 м |
Краткая таблица по моделям
| Модели | AC230В-6кВт-RL | AC480В-30кВт-RL | AC480В-60кВт-RL | AC480В-100кВт-RL | AC480В-200кВт-RL | AC480В-500кВт-RL |
| Емкость | Резистивная нагрузка: 6кВт | Резистивная нагрузка: 30кВт | Резистивная нагрузка: 60кВт | Резистивная нагрузка: 100кВт | Резистивная нагрузка: 200кВт | Резистивная нагрузка: 500кВт |
| Индуктивная нагрузка: 4,5 кВАр | Индуктивная нагрузка: 22,5 кВАр | Индуктивная нагрузка: 45 кВАр | Индуктивная нагрузка: 75 кВАр | Индуктивная нагрузка: 150 кВАр | Индуктивная нагрузка: 375 кВАр | |
| Индивидуальные решения доступны по запросу. | ||||||
| Номинальное напряжение | Одна фаза, AC230В | Три фазы AC480В, или единицы могут быть указаны клиентом | ||||
| Индивидуальные решения доступны по запросу. | ||||||
| Номинальный ток при 480В переменного тока | Активные амперы на фазу: 26А; Реактивные амперы на фазу: 20А | Активные амперы на фазу: 36А; Реактивные амперы на фазу: 27А | Активные амперы на фазу: 72А; Реактивные амперы на фазу: 54А | Активные амперы на фазу: 120А; Реактивные амперы на фазу: 90А | Активные амперы на фазу: 240А; Реактивные амперы на фазу: 180А | Активные амперы на фазу: 601А; Реактивные амперы на фазу: 451А |
| PF | PF=0.8 (или индивидуальный коэффициент мощности) | |||||
| Шаг минимальной нагрузки | 100 Вт, 100 ВАр | 100 Вт, 100 ВАр | 100 Вт, 100 ВАр | 1 кВт, 1 кВАр | 1 кВт, 1 кВАр | 1 кВт, 1 кВАр |
| Индивидуальные решения доступны по запросу. | ||||||
| Дисплей | Напряжение, ток, частота, мощность и коэффициент мощности отображаются цифровым индикатором | |||||
| Защита | Сигнализация перегрева, защита от короткого замыкания, защита от перегрева, защита от перегрузки вентилятора, кнопка аварийной остановки. Защита может быть настроена опционально. | |||||
| Режим управления | Ручное управление MCB или кнопками | |||||
| Расход воздуха | Горизонтальный, принудительное воздушное охлаждение | |||||
| Размеры | 51*50*110 (см) | 90*90*160 (см) | 90*90*200 (см) | 120*120*200 (см) | 90*90*200 (см) | 120*120*200 (см) |
| Опции | Ручка панели или пульт дистанционного управления ПК по выбору | |||||
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|

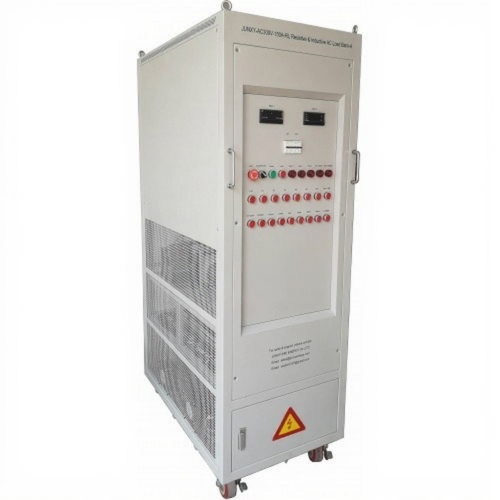

| AC300V-150A-RL | Резистивно-индуктивный нагрузочный модуль до 150 А: AC100–300 В, однофазный, 50 Гц, регулируемый коэффициент мощности, ручное и дистанционное управление | от 12 недель | По запросу |
-
+
|
|

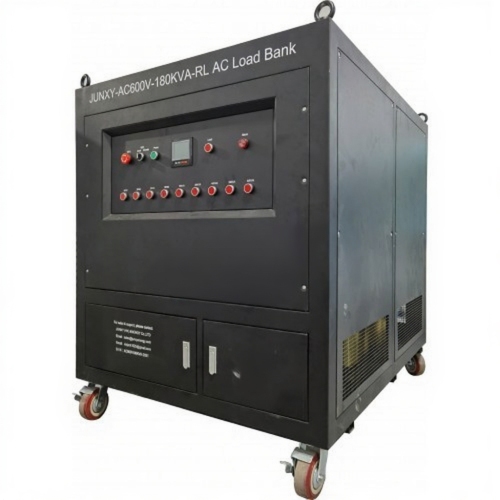

| AC600V-180KVA-RL | Резистивно-индуктивный нагрузочный модуль 180 кВА: AC600 В, 3-фазный 4-проводный, 400 Гц, активная мощность 144 кВт, реактивная 108 кВАр, регулируемый коэффициент мощности | от 12 недель | По запросу |
-
+
|
|

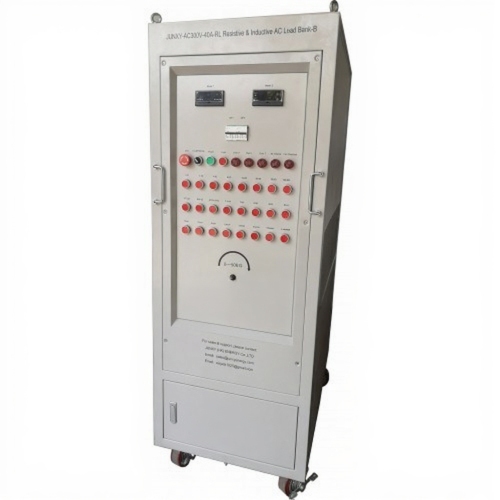

| AC300V-40A-RL | Резистивно-индуктивный нагрузочный модуль до 40 А: AC100–300 В, однофазный, 50 Гц, регулируемый коэффициент мощности, ручное и дистанционное управление | от 12 недель | По запросу |
-
+
|
|

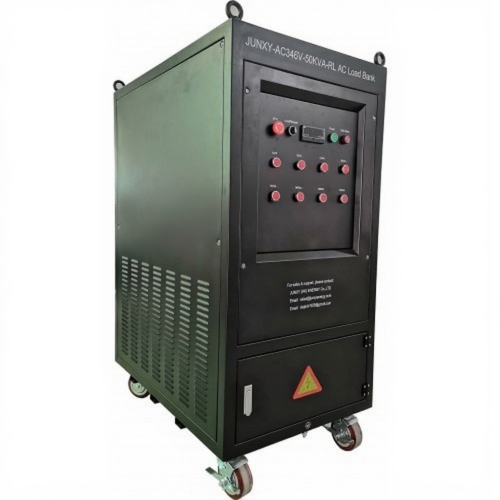

| AC346V-50KVA-RL | Резистивно-индуктивный нагрузочный модуль 50 кВА: AC346,4 В, однофазный, 50 Гц, активная мощность 40 кВт, PF=0,8 | от 12 недель | По запросу |
-
+
|
|

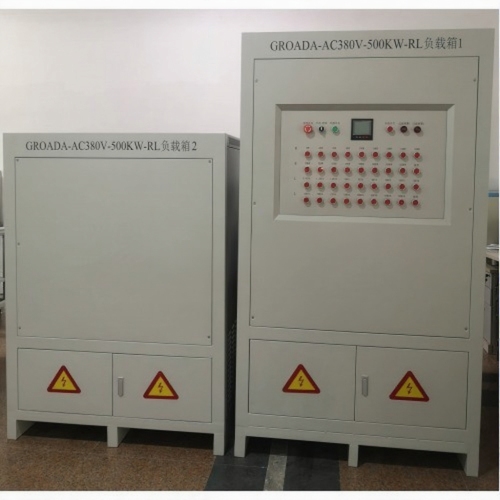

| AC380V-500KW-RL | Резистивно-индуктивный нагрузочный модуль: AC380 В, 3-фазный 4-проводный, 50 Гц, активная мощность 500 кВт, реактивная 300 кВАр, регулируемый коэффициент мощности | от 12 недель | По запросу |
-
+
|
|

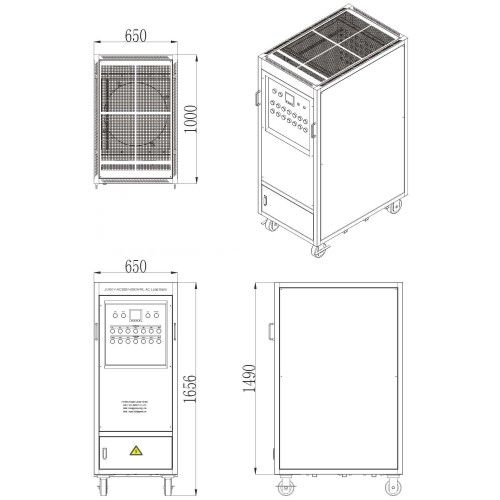

| AC380V-60KW-RL | Резистивно-индуктивный нагрузочный модуль: AC380 В, 3-фазный 4-проводный, 50 Гц, активная мощность 60 кВт, реактивная 45 кВАр, PF=0,8 или регулируемый | от 12 недель | По запросу |
-
+
|
|

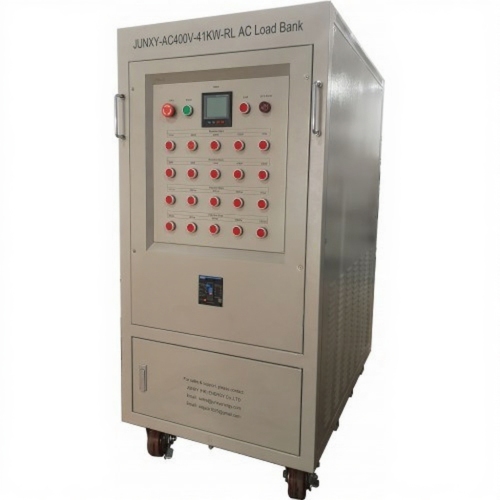

| AC400V-41KW-RL | Резистивно-индуктивный нагрузочный модуль: AC400 В 3-фазный 4-проводный или AC230 В однофазный, 50 Гц, активная мощность 41 кВт, реактивная 31 кВАр, регулируемый PF | от 12 недель | По запросу |
-
+
|
|

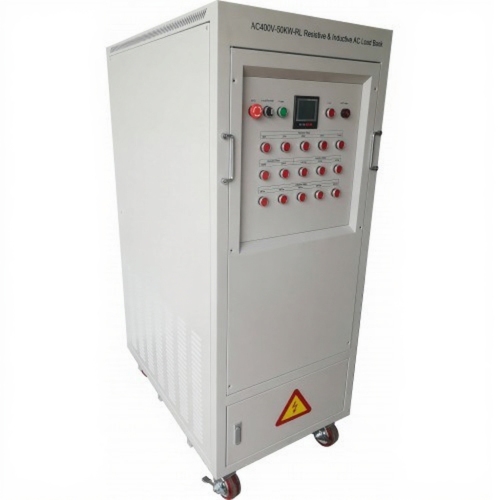

| AC400V-50KW-RL | Резистивно-индуктивный нагрузочный модуль: AC400 В, 3-фазный 4-проводный, 50 Гц, активная мощность 50 кВт, реактивная 37,5 кВАр, PF=0,8 или регулируемый | от 12 недель | По запросу |
-
+
|
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «Нагрузочный модуль JUNXY серии RL» с помощью специальной формы.
Вы можете купить прибор в Москве по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость оборудования может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
