Нагрузочные модули RCD JUNXY аналогичны реактивным нагрузочным модулям по оценке и цели применения, за исключением того, за исключением того, что они создают емкостные нагрузки коэффициента мощности
Производитель JUNXY
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
цена По запросу
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Нагрузочные модули RCD JUNXY аналогичны реактивным нагрузочным модулям по оценке и цели применения, за исключением того, за исключением того, что они создают емкостные нагрузки коэффициента мощности. JUNXY RCD предназначены для имитации реальных нелинейных и электронных нагрузок при испытаниях систем электропитания. В отличие от традиционных линейных нагрузок (RLC), устройства RCD создают нагрузку с опережающим коэффициентом мощности и гармоническими искажениями, характерными для выпрямительно-фильтрующих цепей современного оборудования.
Внутри модуля установлены диодный выпрямитель, конденсаторы и резисторы, которые совместно генерируют нелинейную нагрузку. Это позволяет всесторонне проверить реальную нагрузочную способность и коэффициент амплитуды таких систем, как:
Зачем необходимы испытания с нагрузкой RCD?
При современных темпах цифровизации оборудование потребляет ток нелинейно, и его сопротивление не является постоянным. Регулярные испытания с модулями JUNXY позволяют:
Ключевые технические преимущества JUNXY RCD:
Общие технические характеристики
| Коэффициент мощности | Регулируемый от 0,6 до 1,0; для AC220V-6.5KW-RCD: коэффициент мощности регулируемый |
| Точность нагрузки | ±5% |
| Цифровой измерительный прибор | Напряжение, ток, мощность, частота, коэффициент мощности и другие параметры |
| Соединения проводов | Медная шина для подключения проводов |
| Класс изоляции | F |
| Степень защиты | IP20 (для внутреннего применения) |
| Шум вентилятора | 75 дБ |
| Режим охлаждения | Принудительное воздушное охлаждение |
| Режим работы | Непрерывная работа |
| Защиты | Сигнализация и защита от перенапряжения, перегрузки по току, перегрева, кнопка аварийной остановки; для AC220V-6.5KW-RCD: звуковая сигнализация перегрева, защита от перегрева и перенапряжения, кнопка аварийной остановки |
| Температура окружающей среды | −10 °C … +50 °C |
| Влажность | ≤ 95% |
| Высота над уровнем моря | ≤ 2500 м |
Технические характеристики однофазных моделей

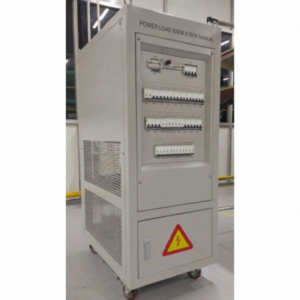

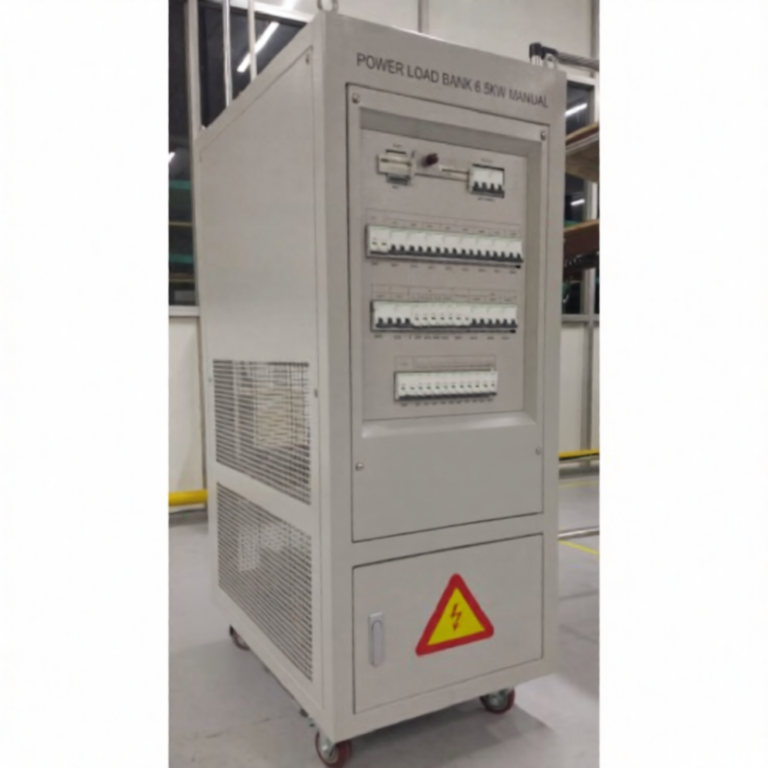

| Модель | AC120V-50KVA-RCD | AC220V-30KW-RCD | AC220V-6.5KW-RCD |
| Нагрузочный элемент | Резисторы из сплава и конденсаторы | Резисторы из нержавеющей стали и медный дроссель | |
| Напряжение нагрузки | AC120V, 1 фаза, 2 провода, 60 Гц | AC220V, 1 фаза, 2 провода, 50 Гц | AC220V, однофазное, 50 Гц |
| Мощность нагрузки | — | — | Полная мощность: 9035 КВА для AC220V 1 фаза 2 провода, 50 Гц; Активная мощность: 6390 Вт; Реактивная мощность: 6390 вар |
| Номинальная мощность R — резистивная нагрузка; RCD — резистивно-ёмкостная нагрузка. |
RCD: 50 кВА при AC120 В, 1P2W, 60 Гц | R: 30 кВт; RCD: 30 кВА при AC220 В, 1P2W, 50 Гц | — |
| Канал нагрузки | 2 независимых канала нагрузки, каждый по 50 КВА при AC120V 1P2W 60 Гц | — | — |
| Ступени нагрузки | — | — | R: 10; 20; 40; 80; 160; 320; 640; 1280; 1280; 2560 Вт L: 10; 20; 40; 80; 160; 320; 640; 1280; 1280; 2560 вар Rs: 0; 0,65; 1,3; 3,7; 13,6 Ом |
| Ступени нагрузки Rs | 0,02 Ом, 0,04 Ом, 0,08 Ом, 0,1 Ом, 0,2 Ом, 0,4 Ом, 0,8 Ом, 1 Ом, 2 Ом; | 0,05 Ом, 0,1 Ом, 0,2 Ом, 0,4 Ом, 0,8 Ом, 1 Ом, 2 Ом, 4 Ом, 8 Ом; | — |
| Примечание: Rs включены параллельно и используются для регулировки коэффициента мощности | |||
| Ступени нагрузки RCD | Ступени: 50 ВА × 2; 100 ВА; 300 ВА; 500 ВА; 1 кВА × 2; 2 кВА; 3 кВА × 15 Диапазон нагрузки на канал: 50 ВА–50 кВА при AC120 В, 1P2W, 60 Гц |
Ступени: 0,5 кВт × 2; 1 кВт × 2; 2 кВт × 2; 3 кВт; 5 кВт × 2; 10 кВт | — |
| Питание | 120 В, 60 Гц, однофазное | 220 В, 50 Гц, однофазное | 220 В, 50 Гц, однофазное (или другое напряжение по запросу) |
| Режим управления | Ручное управление с помощью автоматического выключателя (MCB) | Ручное управление кнопками и MCB | Ручное управление выключателем |
| Габариты | 700 х 1000 х 1560 мм | 600 х 800 х 1260 мм | 500 х 750 х 1260 мм |
| Масса | 218 кг | 150 кг | Около 180 кг |
| Мобильность | Четыре колеса и подъёмные проушины | Четыре колеса | Четыре колеса, подъёмные кольца на верхней части шасси |
Технические характеристики трехфазных моделей

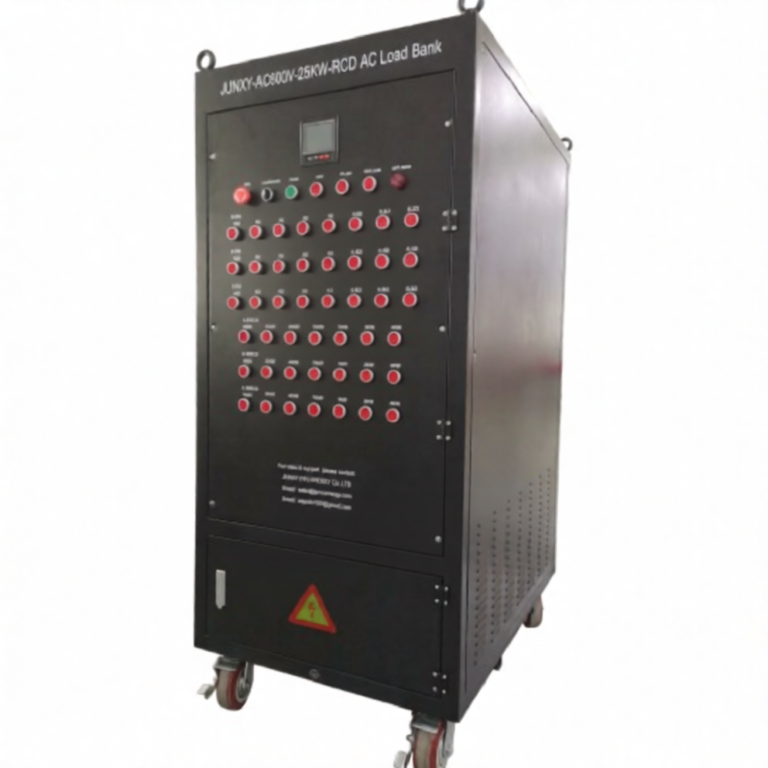

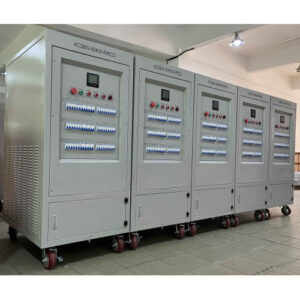

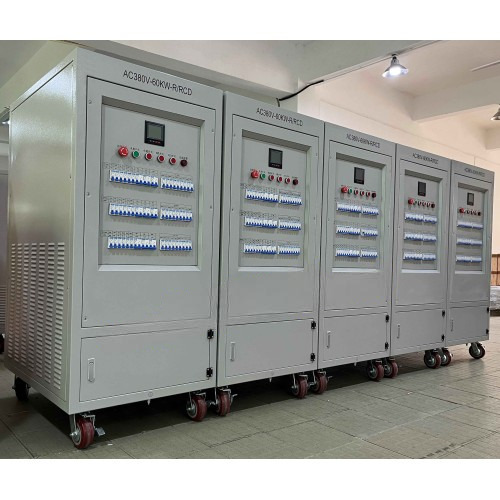

| Модель | AC380V-60KW-RCD | AC480V-30KW-RCD | AC600V-25KW-RCD |
| Нагрузочный элемент | Резисторы из сплава и конденсаторы | ||
| Напряжение нагрузки | AC380 В, 3 фазы, 4 провода, 50 Гц (фазное напряжение AC220 В, линейное напряжение AC380 В) |
AC480 В, 3 фазы, 4 провода, 50 Гц (фазное напряжение AC277 В, линейное напряжение AC480 В) |
AC600 В, 3 фазы, 4 провода, 50 Гц (фазное напряжение AC346,4 В, линейное напряжение AC600 В) |
| Номинальная мощность R — резистивная нагрузка; RCD — резистивно-ёмкостная нагрузка. |
R: 60 кВт; RCD: 60 кВА | R: 30 кВт; RCD: 30 кВА | R: 25 кВт; RCD: 25 кВА |
| Ступени нагрузки Rs | Ступени на фазу: 0,1 Ом, 0,2 Ом, 0,4 Ом, 0,8 Ом, 1 Ом, 2 Ом, 4 Ом, 8 Ом, 15 Ом; | Ступени на фазу: 0,2 Ом, 0,4 Ом, 0,8 Ом, 1 Ом, 2 Ом, 4 Ом, 8 Ом, 15 Ом; Автоматические выключатели (MCB) для фаз A/B/C: 0,2 Ом (10 А), 0,4 Ом (10 А), 0,8 Ом (10 А), 1 Ом (10 А), 2 Ом (20 А), 4 Ом (20 А), 8 Ом (32 А), 15 Ом (32 А); |
|
| Примечание: Rs подключаются параллельно для регулировки коэффициента мощности Примечание: MCB используются для защиты Rs от перегрузки по току |
|||
| Ступени нагрузки RCD | Ступени на фазу: 0,2; 0,3; 0,5; 1; 2 (2 ступени); 4; 5 (2 ступени) кВт Диапазон нагрузки на фазу: 0,2–20 кВт при AC220 В, 1P2W, 50 Гц |
Ступени на фазу: 0,1; 0,2 (2 ступени); 1; 2 (2 ступени); 5 (2 ступени) кВт Диапазон нагрузки на фазу: 0,1–11 кВт при AC277 В, 1P2W, 50 Гц Три фазы объединяются параллельно для общей нагрузки до 30 кВт |
Ступени на фазу: 0,1; 0,2; 0,4; 0,7; 1; 2; 4 кВт Диапазон нагрузки на фазу: 0,1–8,4 кВт при AC346,4 В, 1P2W, 50 Гц Три фазы объединяются параллельно для общей нагрузки до 25,2 кВт |
| Питание | 230 В 50 Гц, однофазное | 230 В 50 Гц, однофазное | 230 В 50 Гц, однофазное |
| Режим управления | Ручное управление с помощью автоматических выключателей (MCB) | Ручное управление кнопками; дистанционное управление через ПО для ПК | |

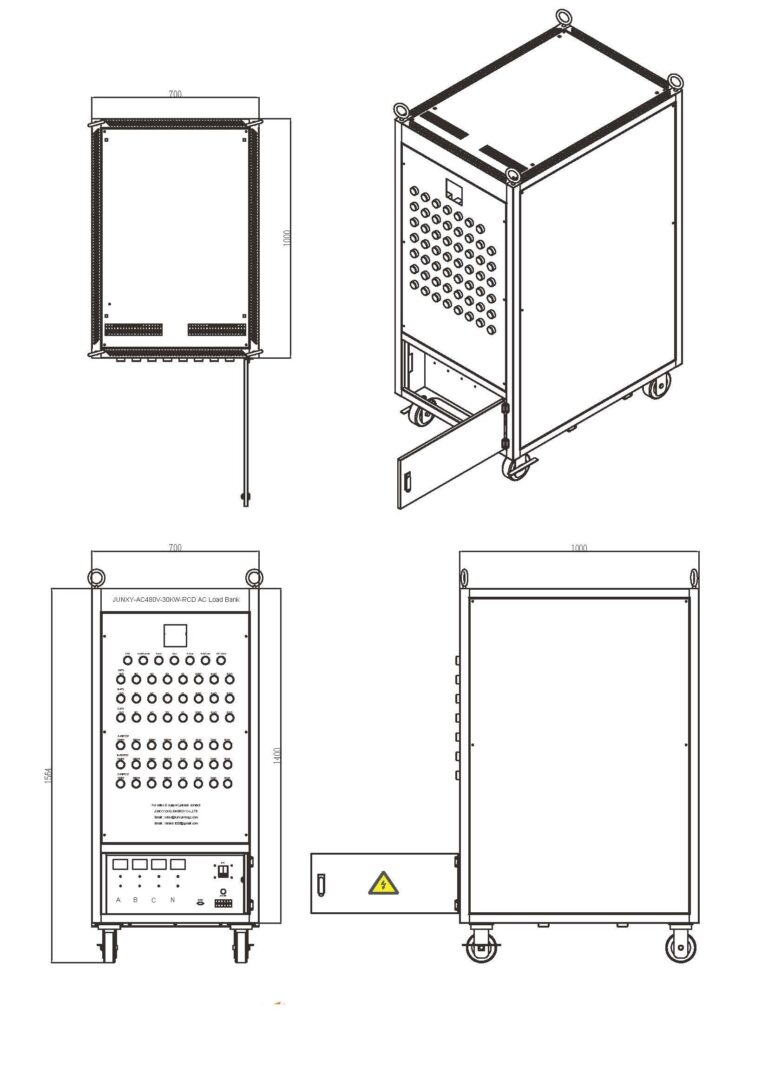

| Габариты | 750×1000×1400 мм | 700×1000×1560 мм | |
| Масса | 218 кг | 230 кг | 218 кг |
| Мобильность | Четыре колеса | Четыре колеса и подъёмные проушины | |
Важное примечание для систем нагрузочных модули JUNXY:
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «Нагрузочный модуль JUNXY серии RCD» с помощью специальной формы.
Вы можете купить прибор в Москве по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость оборудования может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
