MIRKIP FG-10 Генератор водяного тумана для чистых помещений

Описание MIRKIP FG-10

Генератор тумана для чистых помещений FG-10 является экономичным и практичным устройством. Оно использует принцип ультразвукового распыления чистой воды, превращая её в большое количество частиц тумана размером 1–10 мкм. Под давлением туман может выводиться через трубу, что обеспечивает высокую концентрацию. Под действием внешнего давления туман выводится через дымоотводящую трубку, создавая густой дым, что позволяет наглядно визуализировать состояние воздушных потоков в различных отраслях промышленности. Это очень удобный способ проверки состояния воздушного потока во многих отраслях, особенно в сфере чистых помещений.

MIRKIP FG-10 является усовершенствованной версией генератора водяного тумана MIRKIP YWF-01. Модель YWF-01 снята с производства в 2025 году.

Особенности

• Непрерывное дымовыделение
• Простой монтаж
• Возможность подключения дымовой трубки для создания дыма в виде завесы
• Сверхчистое распыление без загрязнений
• Низкий уровень шума (тихая работа)

Применение

• Подходит для оценки направления воздушных потоков при приемочных испытаниях чистых производственных помещений (полупроводниковая, фармацевтическая и другие отрасли), для проверки параллельности воздушных потоков и т.д.
• Используется для испытаний ламинарного потока в чистом помещении и проверки баланса давлений внутри и снаружи помещения.
• Испытания вытяжных систем химического технологического оборудования, проверка воздуховодов на утечки и т.д.

Технические характеристики MIRKIP FG-10

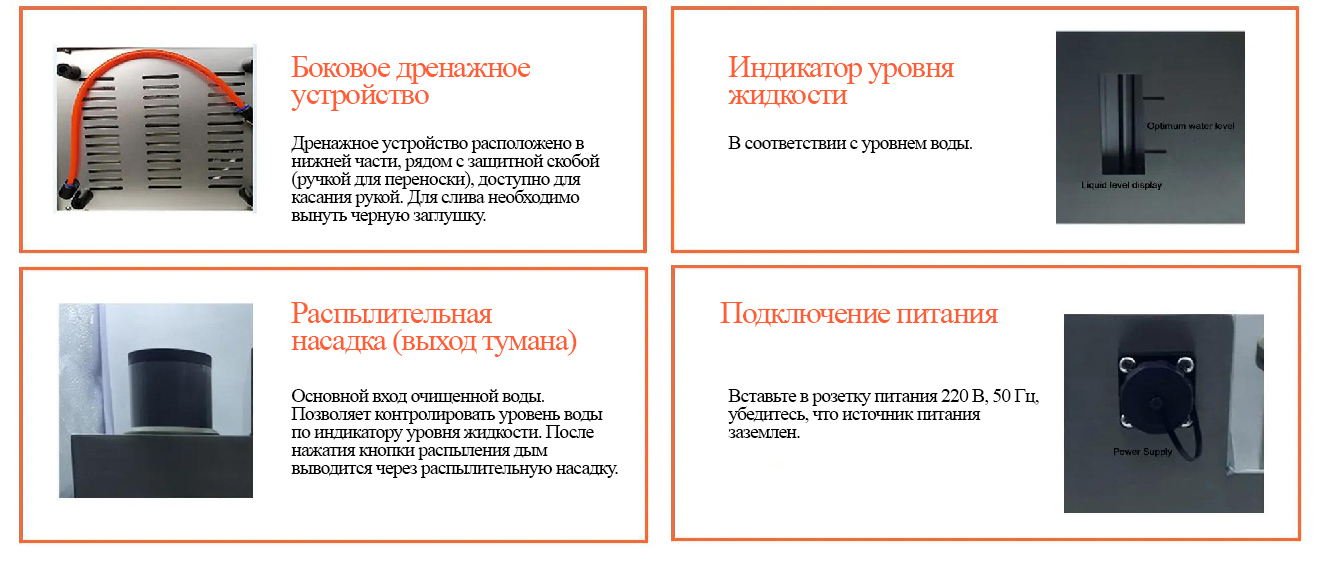

Идентификация элементов управления и индикации

Боковое дренажное устройство — Дренажное устройство расположено в нижней части, рядом с защитной скобой (ручкой для переноски), доступно для касания рукой. Для слива необходимо вынуть черную заглушку.

Индикатор уровня жидкости — показывает уровень воды в баке.

Распылительная насадка (выход тумана) — Основной вход очищенной воды. Позволяет контролировать уровень воды по индикатору уровня жидкости. После нажатия кнопки распыления дым выводится через распылительную насадку.

Подключение питания — вставьте в розетку 220 В, 50 Гц, убедитесь, что источник питания заземлён.

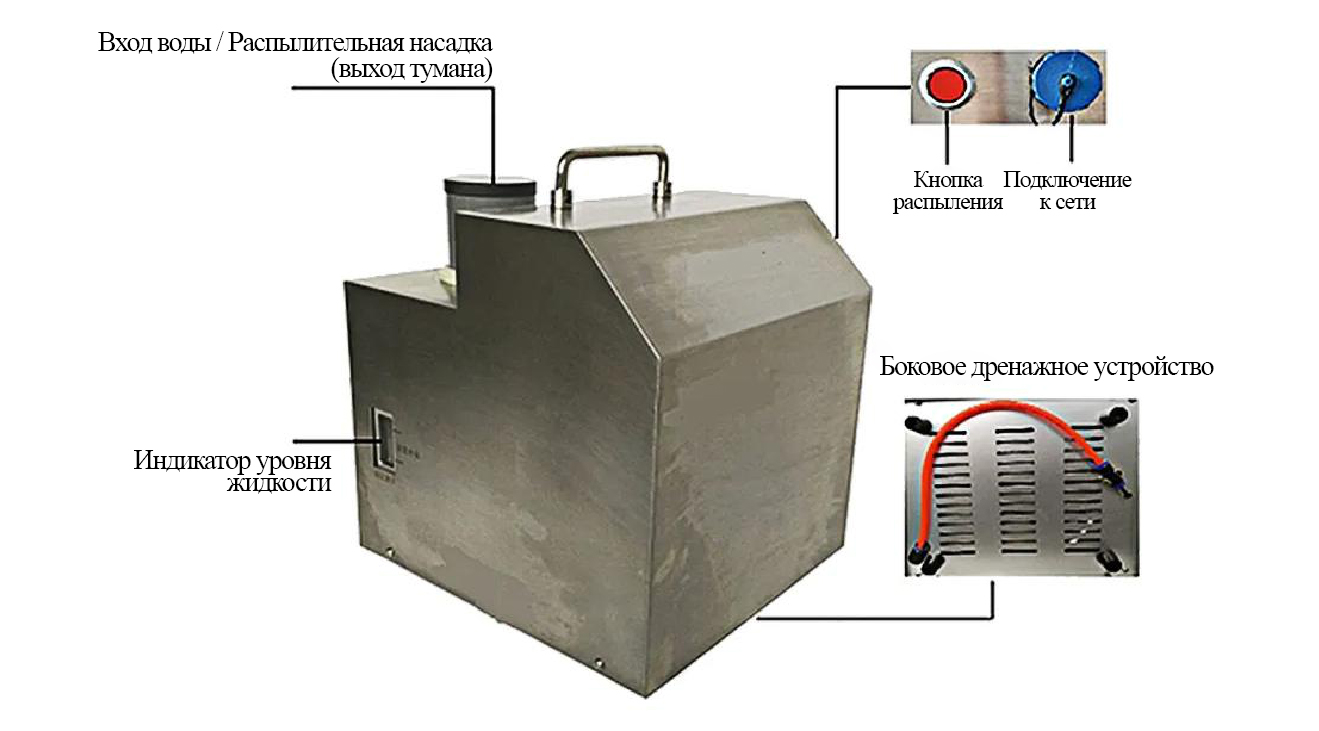

Ниже показаны элементы управления и подключения.

Пожалуйста, соблюдайте инструкции по эксплуатации, безопасности и техническому обслуживанию, чтобы исключить опасность поражения электрическим током и обеспечить безопасную работу устройства.

• Держите резервуар для воды в чистоте.
• Убедитесь, что заливаемая жидкость является очищенной (дистиллированной или деминерализованной) водой. В противном случае это повлияет на срок службы изделия. Категорически запрещается заливать маслянистые среды.
• Перед использованием убедитесь, что напряжение в сети соответствует номинальному.
• Корпус должен быть установлен горизонтально, его нельзя наклонять или переворачивать.
• После использования выключите питание или вытащите вилку из розетки и слейте оставшуюся чистую воду.
• Вода должна доливаться до красной отметки. Слишком большое или слишком малое количество воды влияет на концентрацию тумана.
• Плата управления не должна контактировать с водой во избежание короткого замыкания.
• Следите, чтобы вентилятор не соприкасался с водой во избежание короткого замыкания.
• Температура воды в баке не должна превышать 50 °C.
• Избегайте размещения генератора тумана рядом с электронным оборудованием, чтобы водяной туман не повредил электрические приборы.
• После использования оставляйте прибор в сухом месте.

Порядок работы:

1. Установите воронку в отверстие.
2. Налейте очищенную воду в двухлитровую мерную ёмкость. При добавлении воды обращайте внимание на уровень воды. Красная отметка «HI» соответствует оптимальному уровню (примерно два стакана воды).
3. При превышении предельного уровня воды загорается индикатор сигнализации и раздается звуковой сигнал. В этот момент следует слить излишнюю воду, чтобы устранить сигнал тревоги.
   Примечание: За кнопкой сигнализации находится кнопка тестирования. Если при нажатии не раздается звуковой сигнал, замените две батарейки.

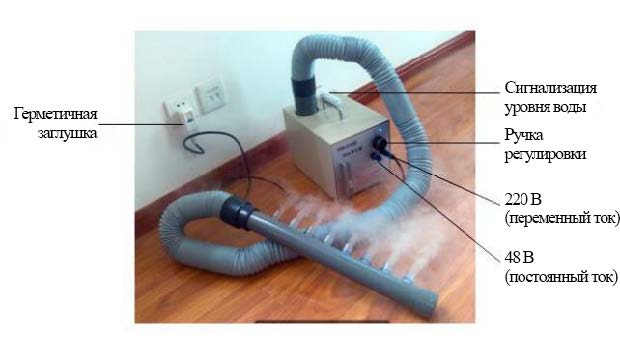

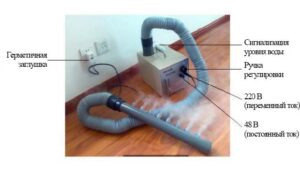

4. Подсоедините гофрированный шланг для выхода тумана к отверстию для тумана на корпусе.
5. Сначала вставьте адаптер питания в розетку.
6. Индикатор включения питания загорается.
7. Регулятор тумана (ручка) управляет интенсивностью генерации тумана. При использовании в ограниченном пространстве рекомендуется устанавливать регулятор в положение «1».
8. После использования слейте воду из бака. При длительном хранении оставшаяся вода приведёт к загрязнению и повлияет на срок службы генератора тумана.

Примечание: В связи с проблемами качества воды и воздействием окружающей среды генератор тумана после длительной эксплуатации требует периодического обслуживания для обеспечения требуемой концентрации дыма (тумана). Поэтому, когда концентрация тумана заметно снижается, обратитесь к производителю для проведения технического обслуживания.
