JUNXY серии R Резистивные нагрузочные модули переменного тока

Name: JUNXY серии R Резистивные нагрузочные модули переменного тока
Availability: InStock

Нагрузочный модуль с исключительно резистивной нагрузкой считается наиболее распространенным типом нагрузочных модулей, и он обеспечивает эквивалентную нагрузку как генератора, так и первичного двигателя

			int(14294)
array(1) {
  [0]=>
  int(467)
}

Производитель JUNXY

Способы оплаты. Для юр. лиц — безналичный расчёт (предоплата, поэтапная оплата или постоплата), возможен лизинг. Для физ. лиц — оплата по QR-коду.

Доставка. Доставка по России и СНГ курьером (СДЭК, DPD, Достависта и др.) или до терминала ТК/ПВЗ (Деловые Линии, СДЭК, DPD и др.). Доступен самовывоз из нашего офиса в Москве, Санкт-Петербурге, Екатеринбурге и Казани.

Срок поставки 60 дней

цена По запросу

Под заказ

Прямые поставки от ведущих производителей КИПиА

Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов

Скидки для торгующих организаций. Гарантия низкой цены

Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров

Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа

Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне

Профессиональный консалтинг и подбор аналогов

Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.

Описание

Резистивные нагрузочные модули серии JUNXY (R) являются наиболее востребованным решением для имитации реальной активной нагрузки при тестировании генераторов, первичных двигателей и систем резервного электропитания. При работе модуля электрическая энергия преобразуется в тепло с помощью силовых резисторов, а система принудительного охлаждения обеспечивает эффективный отвод тепловой энергии, имитируя реальные условия эксплуатации оборудования.

Важность нагрузочного тестирования

Критически важно гарантировать исправность систем резервного питания (ИБП, аккумуляторных батарей, генераторов, трансформаторов, инверторов), особенно эксплуатируемых в тяжелых, запыленных или коррозионных условиях. Переход на резервное питание во время обслуживания основной сети или при аварийном отключении не должен сопровождаться сбоями.

Регулярное нагрузочное тестирование решает ключевые задачи профилактического обслуживания:

Подтверждение надежности: Валидация соответствия фактических выходных параметров системы ее техническим спецификациям.
Раннее выявление угроз: Обнаружение скрытых неисправностей, дефектов конструкции, ошибок проектирования и ранних признаков износа компонентов до возникновения аварийной ситуации.
Предотвращение деградации: Исключение негативных последствий длительной недогрузки оборудования (например, закоксовывания двигателей генераторов).
Проверка АВР: Тестирование систем автоматического ввода резерва (АВР) с регулировкой тока, напряжения и коэффициента мощности нагрузки.

Конструктивные особенности и надежность

В нагрузочных модулях JUNXY используются высокотехнологичные резисторы из специального сплава, обладающие рядом преимуществ:

Герметичная установка в трубы из нержавеющей стали с термоусаживаемым покрытием.
Наличие изолированного радиатора для эффективного теплоотвода.
Высокая влагостойкость, антикоррозийные свойства и высокое сопротивление изоляции.
Безопасность и длительный срок службы даже в агрессивных средах.

Охлаждение осуществляется принудительным воздушным потоком (вертикальным или горизонтальным, в зависимости от исполнения). Мощность вентиляторов может обеспечиваться как от внешнего источника, так и от тестируемой системы.

Управление и мониторинг

Модули поддерживают два взаимно блокируемых режима управления:

Локальное управление: Осуществляется с передней панели с помощью кнопок, тумблеров или миниатюрных автоматических выключателей (MCB).
Дистанционное управление: Реализуется через ПЛК и специализированное программное обеспечение для ПК.

Возможности ПО для ПК:

Интеграция в автоматизированные испытательные системы (АИС) через интерфейсы RS232, RS485, LAN, CAN (протокол связи предоставляется).
Задание произвольных кривых изменения мощности нагрузки.
Автоматический сбор и отображение всех электрических параметров тестируемого оборудования: ток, напряжение, активная, реактивная и полная мощность, коэффициент мощности, частота, статус предупреждений.
Параллельное управление группой до 15 нагрузочных модулей с автоматическим формированием таблиц, графиков и стандартных протоколов испытаний.

Функции и система защит

Модуль выдает исключительно активную мощность (коэффициент мощности PF = 1) и поддерживает проведение испытаний как на сбалансированную, так и на несбалансированную нагрузку в трехфазных сетях.

Многоуровневая защита включает:

Защиту от перегрева (температурный контроль контакторов, ПЛК, реле и силовых проводов).
Защиту от перенапряжения и перегрузки по току с автоматическим снятием нагрузки.
Защиту от короткого замыкания на каждой ступени нагрузки с помощью предохранителей и автоматических выключателей (MCB).
Контроль работы системы охлаждения: при падении тока или перенапряжении в цепи вентилятора активируется аварийная сигнализация и немедленное отключение нагрузки.
Кнопка аварийной остановки (Emergency Stop).

Типы исполнений

В зависимости от требуемой мощности и условий эксплуатации, резистивные нагрузочные модули JUNXY серии R делятся на четыре категории:

AC малый портативный: Компактные модули на прочных поворотных колесах для тестирования оборудования переменного тока (ИБП, генераторы) мощностью до 150 кВт.
AC большой портативный: Усиленные модули на поворотных колесах для обслуживания систем мощностью до 1000 кВт.
AC стационарный: Модули для установки в фиксированном месте мощностью до 4600 кВт. Могут использоваться как модульные строительные блоки для создания нагрузок в десятки или сотни мегаватт. При необходимости транспортировки размещаются на прицепах.
AC среднего/высокого напряжения: Специализированные модули для тестирования крупных генераторов и силового оборудования мощностью до 7000 кВт и напряжением до 15 000 В.

(Примечание: Также доступны модули с расщепленной фазой (split-phase), использующие трансформатор с отводом от средней точки для создания двух напряжений, сдвинутых по фазе на 180°, что позволяет гибко моделировать как однофазные, так и трехфазные нагрузки).

Области применения

Нагрузочные модули JUNXY серии R применяются для проведения приемо-сдаточных, пусконаладочных испытаний, тестов на старение и регулярного обслуживания следующего оборудования:

Источники бесперебойного питания (ИБП) и аккумуляторные батареи.
Дизельные и газовые генераторы, трансформаторы, стабилизаторы напряжения.
Инверторы для фотоэлектрических (PV) систем и преобразователи AC/DC.
Зарядные устройства для электромобилей (EV) и системы накопления энергии.
Выпрямители и блоки распределения питания (PDU/БРП).

Технические характеристики

Тип нагрузки	Резистивная, активная нагрузка; PF = 1
Назначение	Нагрузочные испытания ИБП, генераторов, трансформаторов, инверторов, PV-систем, EV-зарядных устройств, преобразователей и других источников переменного тока
Номинальная мощность нагрузки	От 4 кВт до 3 МВт; для отдельных моделей предусмотрено регулирование нагрузки по току
Напряжение нагрузки	От 110 до 800 В AC; доступны одно-, двух- и трёхфазные исполнения, а также модели с двумя номинальными напряжениями
Фазность / подключение	1P2W, 2P3W, 3P3W и 3P4W — в зависимости от исполнения
Частота	50/60 Гц; для отдельных исполнений — 50 Гц, 60 Гц или частота ниже 50 Гц
Регулирование нагрузки	Ступенчатое; диапазон регулирования зависит от модели — от минимальной ступени до полной номинальной мощности
Минимальный шаг нагрузки	От 0,05 кВт в отдельных моделях; применяются ступени 0,1; 0,2; 0,5; 1; 2; 4; 5; 10; 20; 40; 50; 100; 200 кВт и другие — в зависимости от модели
Диапазон регулирования мощности	От минимальной ступени до номинальной мощности модели
Регулирование по току	Для отдельных исполнений — до 23 А на канал; в моделях с регулируемым током — до 40 А, с независимым регулированием каналов или фаз в зависимости от исполнения
Точность нагрузки	±5 %; для отдельных высокомощных исполнений — ±0,5 %
Нагрузочные элементы	Сплавные резисторы; в отдельных исполнениях — резисторы из нержавеющей стали
Тип охлаждения	Принудительное воздушное охлаждение
Направление воздушного потока	Вертикальное или горизонтальное — в зависимости от модели
Режим работы	Непрерывный — для моделей, в технических характеристиках которых указан continuous work
Измерение параметров	Цифровое измерение напряжения, тока, активной мощности, частоты и др.; в отдельных исполнениях — также коэффициента мощности, реактивной и полной мощности
Управление	Ручное управление с панели: кнопки, MCB и/или переключатели; для ряда моделей — дистанционное управление с ПК
Дистанционное управление	Для отдельных моделей — управление с ПК, запись данных и/или программирование испытаний
Интерфейсы связи	RS232, RS485, LAN, CAN — для моделей с дистанционным управлением
Параллельная работа	До 15 нагрузочных модулей при управлении через ПО для соответствующих исполнений
Защита	В зависимости от модели — от перегрева, перенапряжения, сверхтока и короткого замыкания; звуковая сигнализация; аварийная остановка; автоматическое снятие нагрузки при срабатывании защит
Защита отдельных ступеней	Предохранители и/или автоматические выключатели — в зависимости от модели
Контроль температуры	Датчик температуры для защиты от перегрева — в соответствующих исполнениях
Контроль вентилятора	Для соответствующих исполнений контролируется работа вентилятора; предусмотрена сигнализация и/или отключение нагрузки при нарушении работы системы охлаждения
Класс изоляции	F — для моделей, где параметр указан производителем
Степень защиты корпуса	Зависит от модели; встречаются исполнения IP20 и IP54
Уровень шума вентилятора	75 или 90 дБ — в зависимости от модели
Рабочая температура	Для большинства подробно специфицированных моделей −10…+50 °C
Относительная влажность	До 95 %
Высота эксплуатации	До 2500 м
Мобильность	В зависимости от исполнения: колёса, стационарная установка, вилочные карманы и точки подъёма
Исполнение	Переносные, мобильные и стационарные исполнения; внутреннего и наружного применения
Конструкция	В зависимости от модели — вертикальное или горизонтальное охлаждение, исполнение для помещения или улицы, одно-, двух- и трёхфазные варианты
Соединение силовых проводов	Медная шинная система — для моделей, где параметр указан
Материал резисторов	Сплавные резисторы или резисторы из нержавеющей стали — в зависимости от модели

Модели	220ВAC-6кВт-R	380ВAC-30кВт-R	380ВAC-60кВт-R	380ВAC-100кВт-R	380ВAC-200кВт-R	380ВAC-400кВт-R
Номинальная емкость	6кВт	30кВт	60кВт	100кВт	200кВт	400кВт
Номинальная емкость	Индивидуальные решения доступны по запросу.
Номинальное напряжение	220ВAC 1P2Вт	380ВAC 3P4Вт
Номинальное напряжение	Индивидуальные решения доступны по запросу.
Номинальный ток	1 фаза: 27.2A	1 фаза: 45.5A 3 фазы: 136.5A	1 фаза: 91A 3 фазы: 272.7A	1 фаза: 151.5A 3 фазы: 454.5A	1 фаза: 303A 3 фазы: 909A	1 фаза: 608A 3 фазы: 1824A
Частота	50/60Гц
PF	PF=1
Шаг минимальной нагрузки	100Вт	100Вт	100Вт	1кВт	1кВт	1кВт
Шаг минимальной нагрузки	Индивидуальные решения доступны по запросу.
Дисплей	Напряжение, ток, частота, мощность и коэффициент мощности отображаются цифровым индикатором
Защита	Сигнализация перегрева, защита от короткого замыкания, защита от перегрева, кнопка аварийной остановки. Все защиты могут быть настроены опционально
Режим управления	Ручное управление с помощью MCB, кнопочных переключателей или тумблеров
Расход воздуха	горизонтальный	вертикальный	горизонтальный	горизонтальный	горизонтальный	горизонтальный
Расход воздуха	Принудительное воздушное охлаждение
Размеры	496021 (см)	5067116 (см)	5197110 (см)	8197155 (см)	80120161 (см)	80180150 (см)
Опции	Ручка панели или пульт дистанционного управления ПК по выбору
Параметры окружающей среды	Поддерживает максимальную мощность в условиях окружающей среды до 55°C и влажности 95%

Цены на Нагрузочный модули JUNXY серии R

Модель	Описание	Наличие	Цена	Кол-во
AC380V-135KW-R	Резистивный нагрузочный модуль 135 кВт, AC380 В, 3 фазы, 4 провода, 50/60 Гц; регулировка нагрузки 1–135 кВт	от 12 недель	По запросу	- +

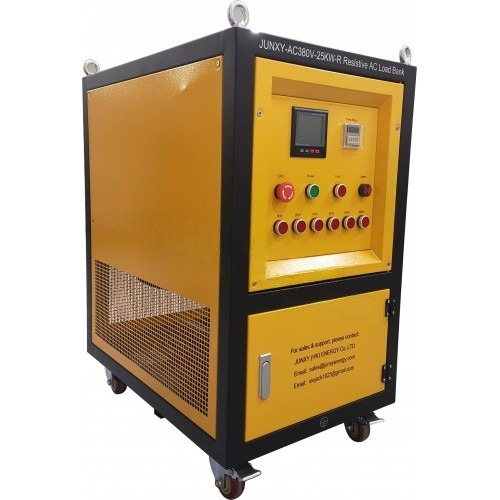

AC380V-25KW-R	Резистивный нагрузочный модуль 25 кВт, AC380 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 1–25 кВт	от 12 недель	По запросу	- +
AC110V220V-50KW-R	Резистивный нагрузочный модуль 50 кВт с расщеплённой фазой AC110/220 В, 2 фазы, 3 провода; PF=1	от 12 недель	По запросу	- +
AC240V&AC480V-100KW-R	Резистивный нагрузочный модуль 100 кВт с двумя напряжениями AC240/480 В, 3 фазы, 4 провода; регулировка 1–100 кВт	от 12 недель	По запросу	- +
AC400V&AC480V-600KW-R	Резистивный нагрузочный модуль 600 кВт с двумя напряжениями AC400/480 В, 3 фазы; программируемое резистивное нагружение	от 12 недель	По запросу	- +
AC380V-550KW-R	Резистивный нагрузочный модуль 550 кВт, AC380 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 5–550 кВт	от 12 недель	По запросу	- +
AC220V-12KW-R	Резистивный нагрузочный модуль 12 кВт, AC220 В, 1 фаза, 2 провода, 50/60 Гц; регулировка 1–12 кВт	от 12 недель	По запросу	- +
AC380V-600KW-R	Резистивный нагрузочный модуль 600 кВт, AC380 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 1–600 кВт	от 12 недель	По запросу	- +
AC400V-500KW-R	Резистивный нагрузочный модуль 500 кВт, AC400 В 3-фазное / AC230 В 1-фазное; регулировка 10–500 кВт	от 12 недель	По запросу	- +
AC415V-600KW-R	Резистивный нагрузочный модуль 600 кВт, AC415 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 10–600 кВт	от 12 недель	По запросу	- +
AC240V-500KW-R	Резистивный нагрузочный модуль 500 кВт, AC240 В, 1 фаза, 2 провода, 50/60 Гц; регулировка 1–500 кВт	от 12 недель	По запросу	- +
AC415V-400KW-R	Резистивный нагрузочный модуль 400 кВт, AC415 В, 3 фазы; исполнение для высокомощного нагрузочного тестирования	от 12 недель	По запросу	- +
AC415V-40A-R	Резистивный нагрузочный модуль до 40 А, AC415 В, 3 фазы, 4 провода; регулировка сопротивления по каждой фазе	от 12 недель	По запросу	- +
AC520V-40A-R	Резистивный нагрузочный модуль до 40 А с регулируемым напряжением до AC520 В; регулировка тока до 40 А	от 12 недель	По запросу	- +
AC120V&AC250V-23A-R	Резистивный нагрузочный модуль с двумя напряжениями AC120/250 В, 5 независимых каналов по 23 А; регулировка 0,1–23 А на канал	от 12 недель	По запросу	- +
AC230V-10KW-R	Резистивный нагрузочный модуль 10 кВт, AC230 В, 1 фаза, 50 Гц; ступени 1/2/2/5 кВт	от 12 недель	По запросу	- +
AC230V-40KW-R	Резистивный нагрузочный модуль 40 кВт, AC220 В, 1 фаза, 50 Гц; ступени 1/2/2/5/10/20 кВт	от 12 недель	По запросу	- +
AC230V-51KW-R	Резистивный нагрузочный модуль 51 кВт, AC230 В, 1 фаза, 50/60 Гц; регулировка 0,1–51 кВт	от 12 недель	По запросу	- +
AC380V-100KW-R	Резистивный нагрузочный модуль 100 кВт, AC380 В 3-фазное / AC230 В 1-фазное; регулировка комбинацией ступеней	от 12 недель	По запросу	- +
AC380V-20KW-R	Резистивный нагрузочный модуль 20 кВт, AC380 В, 3 фазы, 4 провода, 50 Гц; регулировка 1–20 кВт	от 12 недель	По запросу	- +
AC380V-300KW-R	Резистивный нагрузочный модуль 300 кВт, AC380 В 3-фазное / AC230 В 1-фазное; регулировка 0,1–300 кВт	от 12 недель	По запросу	- +
AC380V-45KW-R	Резистивный нагрузочный модуль 45 кВт, AC380 В 3-фазное / AC220 В 1-фазное; одношаговая нагрузка 45 кВт	от 12 недель	По запросу	- +
AC380V-64.5KW-R	Резистивный нагрузочный модуль до 64,55 кВт, AC380 В, 3 фазы; соединение звездой или треугольником	от 12 недель	По запросу	- +
AC400V-1000KW-R	Резистивный нагрузочный модуль 1000 кВт, AC400 В, 3 фазы, 4 провода; регулировка 5–1000 кВт	от 12 недель	По запросу	- +
AC400V-1MW-R	Резистивный нагрузочный модуль 1 МВт, AC400 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 5–1000 кВт	от 12 недель	По запросу	- +
AC400V-200KW-R	Резистивный нагрузочный модуль 200 кВт, AC400 В 3-фазное / AC230 В 1-фазное; регулировка ступенями 1–200 кВт	от 12 недель	По запросу	- +
AC400V-300KW-R	Резистивный нагрузочный модуль 300 кВт, AC400 В 3-фазное / AC230 В 1-фазное; регулировка 0,1–300 кВт	от 12 недель	По запросу	- +
AC400V-30KW-R	Резистивный нагрузочный модуль 30 кВт, AC400 В 3-фазное / AC230 В 1-фазное; ступени по 5 кВт	от 12 недель	По запросу	- +
AC400V-50KW-R	Резистивный нагрузочный модуль 50 кВт, AC400 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 5–50 кВт	от 12 недель	По запросу	- +
AC400V-600KW-R	Резистивный нагрузочный модуль 600 кВт, AC400 В 3-фазное / AC230 В 1-фазное; регулировка 10–600 кВт	от 12 недель	По запросу	- +
AC415V-105KW-R	Резистивный нагрузочный модуль 105 кВт, AC415 В 3-фазное / AC240 В 1-фазное; для испытаний несимметричной нагрузки	от 12 недель	По запросу	- +
AC415V-200KW-R	Резистивный нагрузочный модуль 200 кВт, AC415 В 3-фазное / AC240 В 1-фазное, 50/60 Гц	от 12 недель	По запросу	- +
AC415V-30KW-R	Резистивный нагрузочный модуль 30 кВт, AC415 В 3-фазное / AC240 В 1-фазное; регулировка ступенями до 30 кВт	от 12 недель	По запросу	- +
AC415V-3MW-R	Резистивный нагрузочный модуль 3 МВт, AC415 В, 3 фазы, 4 провода; высокомощное нагрузочное тестирование	от 12 недель	По запросу	- +
AC415V-40KW-R	Резистивный нагрузочный модуль 40 кВт, AC415 В, 3 фазы, 4 провода, 50 Гц; регулировка 1–40 кВт	от 12 недель	По запросу	- +
AC415V-500KW-R	Резистивный нагрузочный модуль 500 кВт, AC415 В 3-фазное / AC240 В 1-фазное; регулировка 0,1–500 кВт	от 12 недель	По запросу	- +
AC440V-500KW-R	Резистивный нагрузочный модуль 500 кВт, AC440 В 3-фазное / AC254 В 1-фазное, 50/60 Гц; регулировка 1–500 кВт	от 12 недель	По запросу	- +
AC440V-800KW-R	Резистивный нагрузочный модуль 800 кВт, AC440 В, 3 фазы; резистивная нагрузка с регулировкой до 800 кВт	от 12 недель	По запросу	- +
AC480V-200KW-R	Резистивный нагрузочный модуль 200 кВт, AC480 В 3-фазное / AC277 В 1-фазное, 50/60 Гц	от 12 недель	По запросу	- +
AC600V-4KW-R	Резистивный нагрузочный модуль 4 кВт, AC600 В 3-фазное / AC347 В 1-фазное, 50/60 Гц; регулировка 0,1–4 кВт	от 12 недель	По запросу	- +
AC800V-100KW-R	Резистивный нагрузочный модуль 100 кВт, AC800 В, 3 фазы, 4 провода; регулировка 25–100 кВт	от 12 недель	По запросу	- +
AC800V-850KW-R	Резистивный нагрузочный модуль 850 кВт, AC800 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 10–850 кВт	от 12 недель	По запросу	- +
AC480V-1250KW-R	Резистивный нагрузочный модуль 1250 кВт, AC480 В, 3 фазы, 4 провода, 50/60 Гц; регулировка 1–1250 кВт	от 12 недель	По запросу	- +

Развернуть таблицу

Инструкция по эксплуатации Нагрузочный модули JUNXY серии R

Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «Нагрузочный модули JUNXY серии R» с помощью специальной формы.
