Функции защитных гильз и оболочек для термопреобразователей
Термопреобразователи, такие как термопары и термометры сопротивления (ТС), широко используются в различных промышленных и научных приложениях для измерения температуры. В процессе эксплуатации они могут подвергаться воздействию агрессивных сред, высоких температур, вибраций и других факторов, которые могут повредить чувствительный элемент датчика.
Зачастую для того, чтобы приспособить датчики для конкретных требований заказчика, недостаточно ограничиться лишь стандартными вариантами исполнений термопреобразователей. К примеру в условиях повышенного давления и абразивности измеряемой среды в комплекте с термопреобразователем применяются специальные защитные гильзы, защищающие его от неблагоприятных для него условий.
Защитные гильзы и оболочки предназначены для:
- Защиты чувствительного элемента от механических повреждений, коррозии, химических веществ, абразивного износа, вибраций и других факторов окружающей среды.
- Обеспечения точности измерения температуры за счет снижения влияния внешних факторов на чувствительный элемент.
- Увеличения срока службы термопреобразователя.
Типы защитных оболочек и гильз для термопреобразователей
При выборе защитной гильзы или оболочки для термопреобразователя необходимо учитывать:
- Диапазон измерения температуры: материал гильзы или оболочки должен быть устойчив к рабочим температурам.
- Среда применения: материал гильзы или оболочки должен быть химически стойким к измеряемой среде.
- Давление: гильза должна выдерживать рабочее давление среды.
- Требования к точности: материал и конструкция гильзы должны минимизировать влияние на точность измерения температуры.
- Способ монтажа: гильза или оболочка должны быть совместимы с датчиком температуры
Защитные гильзы для термометров сопротивления и термопар

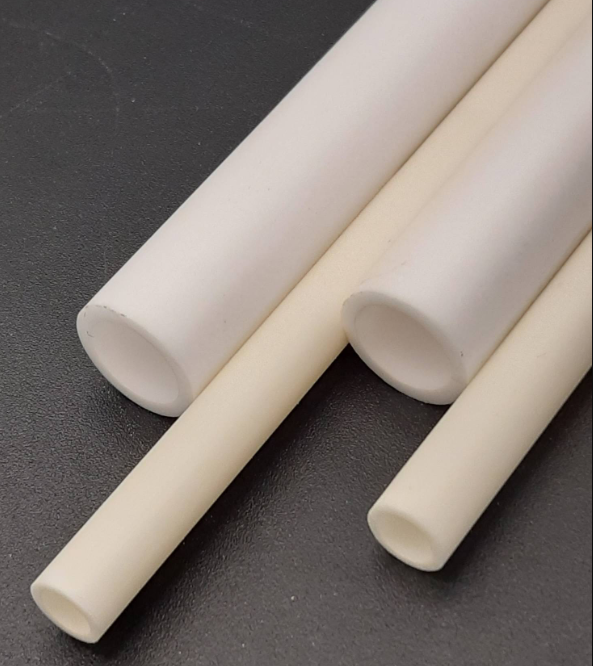

- Материал: нержавеющая сталь, керамика, карбид кремния, фторопласт, латунь, титан и др.
- Конструкция:
- Цилиндрические: наиболее распространенный тип, используются для измерения температуры в жидкостях, газах и сыпучих материалах.
- Резьбовые: вкручиваются в отверстие, предназначенное для установки термопреобразователя.
- С фланцем: крепятся к фланцу резервуара или трубопровода.
- С погружным наконечником: используются для измерения температуры вязких сред.
- Применение:
- Пищевая промышленность: гильзы из нержавеющей стали с полированной внутренней поверхностью.
- Химическая промышленность: гильзы из фторопласта или керамики, устойчивые к агрессивным химическим веществам.
- Металлургия: гильзы из карбида кремния или титана, выдерживающие высокие температуры.
Защитные оболочки для термопар и термопреобразователей сопротивления
- Материал: металл, пластик, керамика.
- Конструкция:
- Кожухи: защищают термопреобразователь от механических повреждений.
- Термометры сопротивления в защитной арматуре: термопреобразователь помещен в металлический корпус с резьбовым штуцером для монтажа.
- Взрывозащищенные оболочки: используются для измерения температуры во взрывоопасных зонах.
- Применение:
- Лаборатории: защитные кожухи из пластика или металла.
- Наружная установка: термометры сопротивления в защитной арматуре из нержавеющей стали.
- Взрывоопасные зоны: взрывозащищенные оболочки из алюминия или латуни.
