Интеллектуальный датчик давления MDM7000‑GP‑T/AP‑T с фланцевым прямым уплотнением предназначен для измерения уровня, плотности и расхода жидких и газообразных сред. Доступен в исполнениях избыточного (GP‑T) и абсолютного (AP‑T) давления с точностью ±0,1 % URL, выходными сигналами 4–20 мА HART и RS485‑Modbus.
Обеспечивает долговременную стабильность, сертифицирован по взрывозащите и морским стандартам – для нефтегазовой, химической, пищевой промышленности и энергетики.
Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.

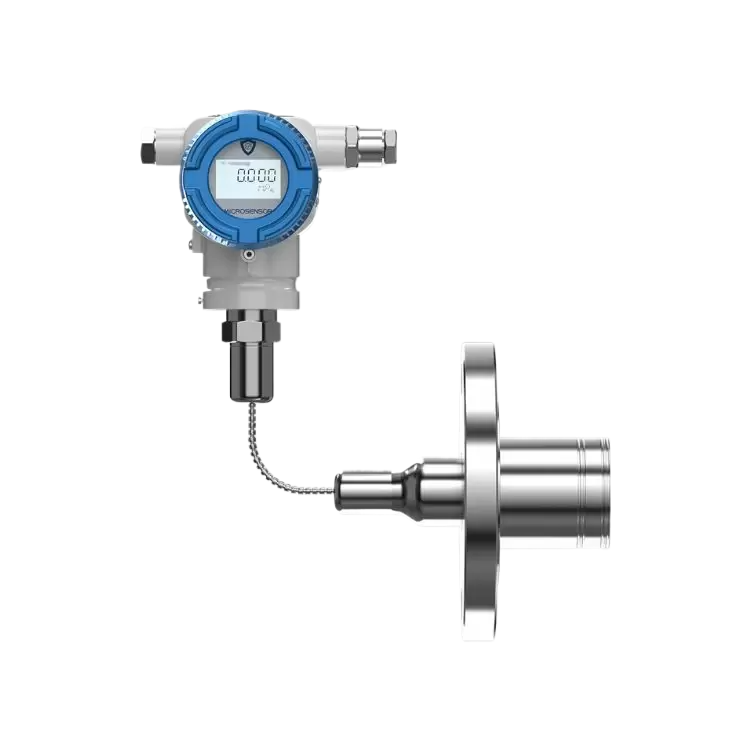

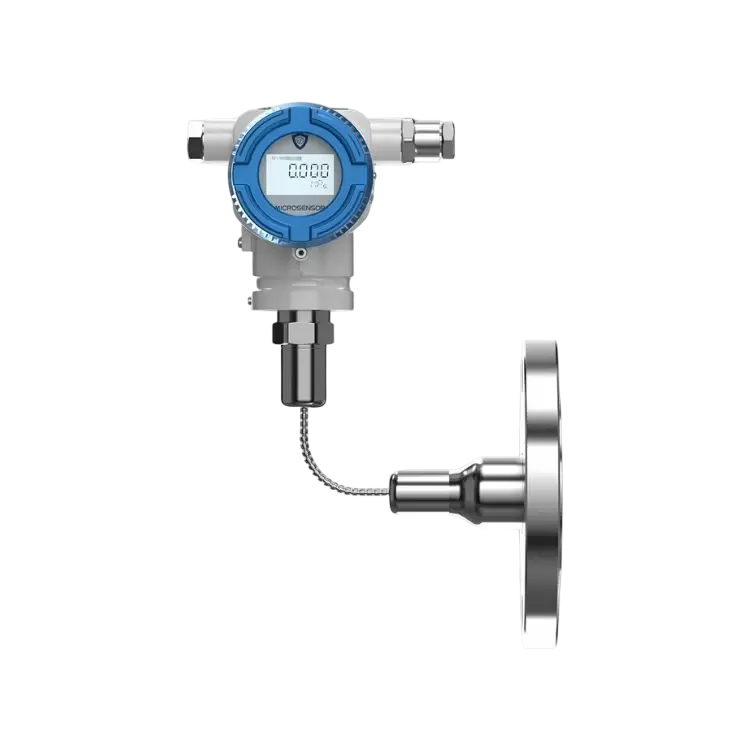

Производитель MICRO SENSOR, модель MDM7000-GP-T/AP-T
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
цена По запросу
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
MDM7000-GP-T/AP-T — это высокоточный интеллектуальный датчик давления фланцевого типа с уплотнением прямого монтажа, предназначенный для измерения уровня, плотности и расхода жидкостей, газов и их смесей. Прибор имеет сертификат взрывозащищённости, что обеспечивает безопасную эксплуатацию в опасных средах, а также сертифицирован по стандартам DNV, ABS, KR, NK и RS для установки на судах.
Датчик выпускается в двух исполнениях:
Особенности
Области применения
| Точность GP-T | ±0,1%, ±0,2% от верхнего предела диапазона (URL) |
| Точность AP-T | ±0,1%, ±0,2% от верхнего предела диапазона (URL) |
| Диапазон GP-T | 0,4 бар…100 бар |
| Диапазон AP-T | 0,4 бар…30 бар |
| Диапазон регулирования | 100:1 |
| Долговременная стабильность | ±0,1% от диапазона измерений/10 лет |
| Влияние температуры окружающей среды | Суммарное влияние на каждые 10 °C в диапазоне -20 °C…+80 °C: ±(0,5+0,15·TD)% от диапазона измерений |
| Влияние напряжения питания | Сдвиги нуля и диапазона не превышают ±0,005% URL/В при изменении напряжения питания в пределах 18,3 В…44 В пост. тока |
| Влияние положения монтажа | Установка преобразователя может вызывать погрешность нуля, которая может быть скорректирована сбросом PV (первичное значение) = 0 без влияния на диапазон измерений |
| Влияние вибрации | <0,1% от диапазона измерений согласно GB/T18271.3/IEC61298-3 |
| Выходной сигнал | 4 мА…20 мА пост. тока, HART |
| Степень защиты | IP67, IP66 |
| Масса | Прибл. 1,61 кг (корпус) |
| Условия окружающей среды | |
| Температура окружающей среды | Без ЖК-дисплея: -50 °C…+85 °C; с ЖК-дисплеем: -40 °C…+70 °C |
| Температура хранения | Без ЖК-дисплея: -50 °C…+100 °C; с ЖК-дисплеем: -40 °C…+85 °C |
| Влажность окружающей среды | 5–100 % отн. влажности при 40 °C |
| Примечание: Для взрывозащищенных моделей с короткой трубкой убедитесь, что температура поверхности корпуса не превышает 80 ℃. В случае сомнений температура среды не должна превышать температурный класс T6 (80 °C). | |
Диапазоны
| Модель | Номинальный диапазон | Минимальный диапазон | Нижний предел (LRL) | Верхний предел (URL) | Перегрузка |
| GP-T | 0,4 бар | 0,1 бар | -0,4 бар | 0,4 бар | 10 бар |
| 2,5 бар | 0,25 бар | -1 бар | 2,5 бар | 40 бар | |
| 10 бар | 1 бар | -1 бар | 10 бар | 60 бар | |
| 30 бар | 3 бар | -1 бар | 30 бар | 150 бар | |
| 100 бар | 10 бар | -1 бар | 100 бар | 200 бар | |
| AP-T | 0,4 бар | 0,2 бар | 0 бар | 0,4 бар | 10 бар |
| 2,5 бар | 0,5 бар | 0 бар | 2,5 бар | 40 бар | |
| 10 бар | 2 бар | 0 бар | 10 бар | 60 бар | |
| 30 бар | 3 бар | 0 бар | 30 бар | 150 бар |
Настройка LRV/URV: нижнее предельное значение (LRV) и верхнее предельное значение (URV) достигаются в диапазоне между верхним и нижним пределами. LRV ≤ IURV – LRVI ≤ URV.
Избыточное давление: это давление перегрузки датчика, причем фактическое давление перегрузки зависит от параметров подключения, заданных в процессе подключения.
Тип исполнения:
0 — Общепромышленное (невзрывоопасная среда)
1 — Взрывозащищенное исполнение
Выходной сигнал:
H — 4-20 мА постоянного тока, HART
V — 1 В–5 В постоянного тока, низкое энергопотребление
R — Modbus-RS485
Тип корпуса:
S — Нерж. сталь 316L, 2 входных отверстия с внут. резьбой M20×1.5
U — Нерж. сталь 316L, 2 входных отверстия с внут. резьбой 1/2 NPT (без уплотнений)
P — Алюминиевый сплав (с полиэфирным покрытием), 2 × M20×1,5 внут. резьбовые вводы
N — Алюминиевый сплав (с полиэфирным покрытием), 2 × 1/2 NPT внут. резьбовые вводы (без уплотнений)
Примечание: Вводы 1/2 NPT с внутренней резьбой (без сальников) предназначены для прямого подключения к взрывозащищённым кабелепроводам. В стандартной комплектации предусмотрена табличка из нержавеющей стали 304
Кабельный ввод / разъём:
0 — Нет (без кабельных вводов)
A — Одностороннее подключение со взрывозащищённой металлической заглушкой, M20×1,5
B — Одностороннее подключение со взрывозащищённой металлической заглушкой, 1/2 NPT
1 — Водонепроницаемый разъём M20×1.5, с заглушкой
2 — Невзрывозащищенный адаптер M20×1,5 (M) — M20×1,5 (F) со штекером
3 — Взрывозащищённый адаптер M20×1,5 (M) – 1/2 NPT (F) с заглушкой
4 — Взрывозащищённый адаптер M20×1,5 (M) – M20×1,5 (F) с заглушкой
5 — Взрывозащищённый адаптер M20×1,5 (M) – G1/2 (F) с заглушкой
Индикация:
N — Без LCD-дисплея
L — С LCD-дисплеем
Диапазон измерения:
Избыточное давление (GP-T):
2 — от -0.4 до 0.4 бар
3 — от -1 до 2.5 бар
4 — от -1 до 10 бар
5 — от -1 до 30 бар
6 — от -1 до 100 бар
Абсолютное давление (AP-T):
2 — от 0 до 0.4 бар
3 — от 0 до 2.5 бар
4 — от 0 до 10 бар
5 — от 0 до 30 бар
Структура сенсора:
T — Однофланцевое мембранное уплотнение
Диаметр фланца:
A — DN25
J — DN40
B — DN50
C — DN80
D — DN100
1 — 1 дюйм
2 — 2 дюйма
3 — 3 дюйма
4 — 4 дюйма
Класс давления:
1 — PN10/PN16
2 — PN25/PN40
3 — PN63
4 — PN100
A — Class 150
B — Class 300
C — Class 600
Материал фланца:
6 — Нерж. сталь 316
Уплотнительная поверхность фланца:
1 — RF — с выступающей поверхностью (диаметр фланца DN25–DN100 или 1″–4″, давление фланца PN10–PN160 или Class 150–Class 2500)
A — FM — внут. фланец (диаметр фланца DN25–DN100 или 1″–4″, давление на фланце PN10–PN160 или Class 300–Class 2500)
B — M — наруж. фланец (диаметр фланца DN25–DN100 или 1″–4″, давление на фланце PN10–PN160 или Class 300–Class 2500)
C — RJ — кольцевое соединение (диаметр фланца DN25–DN100 или 1″–4″, давление на фланце PN63–PN160 или класс 150–класс 2500)
Материал деталей, контактирующих с рабочей средой:
6A — Фланец: Нерж. сталь 316; Измерительная мембрана: Нерж. сталь 316L
6B — Фланец: Нерж. сталь 316; Измерительная мембрана: Hastelloy C-276
6C — Фланец: Нерж. сталь 316; Измерительная мембрана: Тантал (доступно только для диапазона > 2,5 бар)
6D — Фланец: Нерж. сталь 316; Измерительная мембрана: Титан
6E — Фланец: Нерж. сталь 316; Измерительная мембрана: Монель (доступно только для диапазона > 2,5 бар)
Тип капилляра:
U — Внеш. диаметр 3,5 мм (или 1/8″) с армированием из нерж. стали 316L, серая оболочка из ПВХ
L — Внеш. диаметр 3,5 мм (или 1/8″) с армированием из нерж. стали 316L, оболочка из гофрированной нерж. стали
Длина капилляра:
1 — 1 м
2 — 2 м
3 — 3 м
4 — 4 м
5 — 5 м
6 — 6 м (Для высоко- и низкотемпературных условий рекомендуются фланцы DN80 и выше)
7 — 7 м (Для высоко- и низкотемпературных условий рекомендуются фланцы DN80 и выше)
8 — 8 м (Для высоко- и низкотемпературных условий рекомендуются фланцы DN80 и выше)
9 — 9 м (Для высоко- и низкотемпературных условий рекомендуются фланцы DN80 и выше)
A — 10 м (Для высоко- и низкотемпературных условий рекомендуются фланцы DN80 и выше)
Заполняющая жидкость:
S — Стандартное силиконовое масло (температура применения: от -40 °C до 200 °C, температура окр. среды: от -40 °C до 85 °C)
H — Высокотемпературное силиконовое масло (температура применения: от 0 °C до 315 °C, температура окр. среды: от 0 °C до 85 °C)
L — Низкотемпературное силиконовое масло (температура среды: от -55 °C до 120 °C, температура окр. среды: от -40 °C до 85 °C)
E — Фторированное масло (температура среды: от -55 °C до 85 °C, температура окр. среды: от -40 °C до 85 °C)
Дополнительные опции:
/V — Мембрана для процессов с высоким вакуумом и высокими температурами (если выбрана эта опция, это повлияет на точность, которая может составить не более 0,2 %)
/G10 — Стандартный L-образный кронштейн, нержавеющая сталь 316
/G11 — Стандартный L-образный кронштейн, углеродистая сталь Q235
/G12 — Стандартный L-образный кронштейн, нержавеющая сталь 316L
/WH — Сигнал тревоги: верхнее значение (20.8 мА / 21 мА)
/WL — Сигнал тревоги: нижнее значение (3.8 мА / 3.6 мА), по умолчанию
/B Встроенный модуль связи Bluetooth
/J1 — Золотое покрытие мембран
/LD — Низкое содержание меди и цинка (для литиевых батарей)
Пример: MDM7000-GP-T-0HP1L-2T-SF-2B1616AKU3S/CS1
