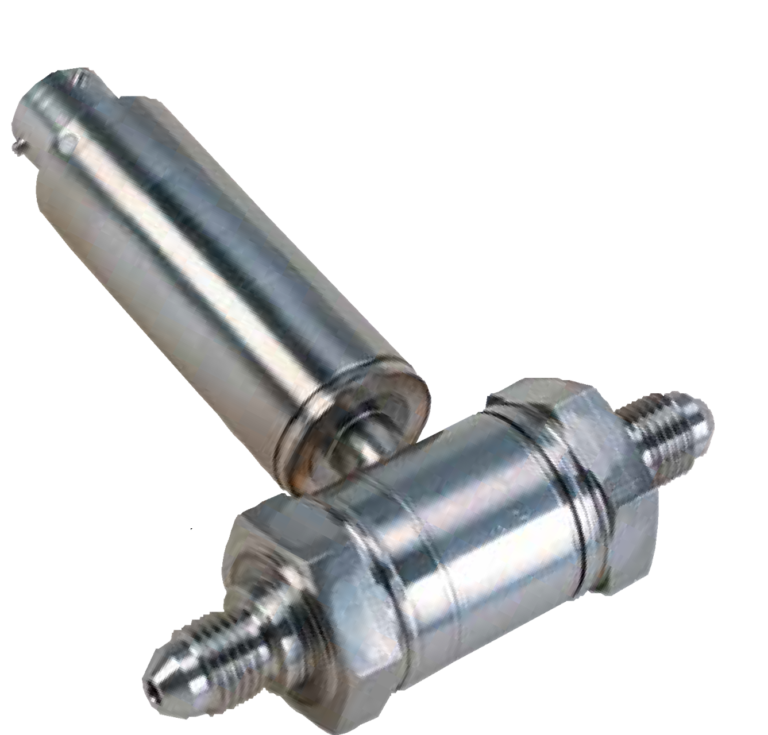

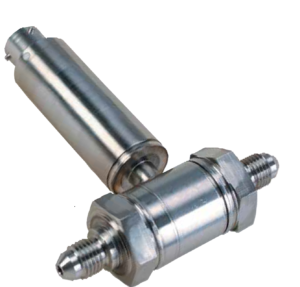

Датчики давления OMEGA MM — высокоточные конфигурируемые устройства на основе микромеханической кремниевой технологии для измерения избыточного, абсолютного, дифференциального, вакуумметрического, комбинированного и барометрического давления. Диапазоны от 10 дюймов вод. ст. до 5000 psi (от 25 мбар до 350 бар), точность до ±0,05 % BSL. Доступны выходные сигналы: мВ/В, 0–5 В, 0–10 В, 4–20 мА или USB. Контактирующие со средой детали из нержавеющей стали 316L, степень защиты IP65/IP67, 5-точечная калибровка NIST. Более 1 000 000 комбинаций конфигураций под заказ.
Производитель OMEGA, модель MM
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
Розничная цена от 298 095 рублей
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Микромеханический кремниевый модульный датчик давления серии MM от Omega представляет собой высококонфигурируемое высокоточное устройство, разработанное для промышленных, испытательных и аэрокосмических применений. В основе прибора лежит пьезорезистивная технология: тензорезисторы молекулярно внедрены в высокостабильную кремниевую пластину, формирующую полный тензомост. Кристалл размещен в герметичной камере, защищенной стеклянно-металлическими спаями и чувствительной к давлению мембраной из нержавеющей стали. Давление передается на тензомост через небольшой объем силиконового масла. Уникальная конструкция с системой вторичной герметизации рабочей жидкости повышает прочность датчика на случай разрыва мембраны.
Специализированные модификации серии MM
Единая платформа серии MM позволяет создавать целевые решения под конкретные задачи. Выделяются три основные специализированные модификации:
1. Датчики с санитарным присоединением
Микромеханические кремниевые датчики серии MM с санитарными фитингами 1½ или 2 дюйма идеально подходят для измерений давления или уровня в системах CIP (очистка на месте) в пищевой, напиточной и биофармацевтической промышленности, а также в промышленных применениях, требующих прочного высокоточного датчика. Микромеханический кремниевый чувствительный элемент обеспечивает превосходную долговременную стабильность, а соответствие санитарным нормам 3-А расширяет область применения на гигиенические процессы.
2. Модели дифференциального давления
Датчики дифференциального давления серии MM оснащены прецизионным микромеханическим кремниевым чувствительным элементом. Они характеризуются высокой стабильностью, низким дрейфом, сварной конструкцией из нержавеющей стали и контактирующими со средой деталями из нержавеющей стали 316L. Обладают превосходными температурными характеристиками, широким компенсируемым температурным диапазоном и ресурсом в 1 миллион циклов. (Примечание: двунаправленные дифференциальные модели калибруются только в положительном направлении).
3. Модификации с USB-выходом
Датчики, оснащенные интерфейсом USB, поставляются с бесплатным программным обеспечением OMEGASOFT. Это ПО превращает компьютер в ленточный самописец или регистратор данных, позволяя сохранять показания, распечатывать их или экспортировать в электронные таблицы. В комплект также входят драйверы для наиболее распространенных лабораторных программ.
Ключевые особенности базовой платформы
Варианты конфигурирования и поставки
Благодаря модульной архитектуре датчик изготавливается под заказ. Доступно более 1 000 000 возможных комбинаций параметров:
Области применения
Прибор идеально подходит для измерений давления или уровня в системах CIP (очистка на месте) в пищевой и биофармацевтической промышленности, а также производстве напитков благодаря соответствию санитарным нормам 3-А. Также датчик востребован в коммерческих, автомобильных и общих промышленных задачах.
Общие технические характеристики (для избыточного, абсолютного, вакуумметрического, комбинированного и барометрического давления)
| Соответствие требованиям | RoHS и CE |
| Калибровка | 5-точечная с прослеживаемостью к эталонам NIST |
| Полоса пропускания | От постоянного тока до 1 кГц, типовое значение |
| Время отклика | Менее 1 мс |
| Соответствие CE | IEC61326 |
| Излучение | IEC550022 Класс B |
| Устойчивость к электростатическим разрядам | IEC1000-4-2 |
| Устойчивость к электромагнитному полю | IEC61000-4-3 |
| Устойчивость к наносекундным импульсным помехам | IEC61000-4-4 |
| Устойчивость к импульсным перенапряжениям | IEC61000-4-5 |
| Кондуктивные помехи радиочастот | IEC61000-4-6 |
| Устойчивость к магнитному полю промышленной частоты | IEC61000-4-8 |
| Минимальное сопротивление между корпусом и любым проводом | 100 МОм при 50 В пост. тока |
| Вес | От 115 до 200 г (от 4 до 7 унций) в зависимости от конфигурации |
| Рабочая температура | От –45 до 121 °C (от –49 до 250 °F) |
| Степень защиты | Кабель 2 м (6′) — IP67 mini DIN — IP65 Байонетный разъём (twist‑lock) и M12 — IP65 Кабель 2 м (6′) с кабельным вводом ½″ NPT — IP67 |
| Контактирующие с измеряемой средой детали | Нержавеющая сталь 316L |
| Измеряемая среда | Совместима с нержавеющей сталью 316L |
| Циклы нагружения давлением | Не менее 1 миллиона |
| Долговременная стабильность (1 год) | ±0,1 % от полной шкалы, типовое значение |
| Ударная нагрузка | 50 g, 11 мс, полусинусоидальный импульс, вертикальная и горизонтальная оси |
| Вибрационная нагрузка | 5–2000–5 Гц, цикл 30 мин, кривая L, Mil‑Spec 810, рис. 514‑2‑2, вертикальная и горизонтальная оси |
| Перегрузка по давлению (избыточное) | 10 дюймов вод. ст.: 10-кратный диапазон 1 psi: 6-кратный диапазон от 2,5 до 3500 psi: 4-кратный диапазон 5000 psi: макс. 15 000 psi |
| Перегрузка по давлению (абсолютное) | 5 psia: 6-кратный диапазон от 2,5 до 3500 psia: 4-кратный диапазон 5000 psia: макс. 15 000 psi |
| Вторичная герметизация (избыточное/дифференциальное/вакуумметрическое/комбинированное) | от 10 дюймов вод. ст. до 5 psi: до 1000 psi от 15 до 1000 psi: до 3000 psi от 1500 до 5000 psi: до 15 000 psi |
| Вторичная герметизация (абсолютное/барометрическое) | от 5 до 1000 psi: до 6000 psia от 1500 до 5000 psi: до 15 000 psia |
| Напряжение возбуждения | 3 мВ/В: 10 В пост. тока (ратиометрический, 5–10 В пост. тока) 10 мВ/В: 10 В пост. тока (ратиометрический, 5–10 В пост. тока) 0–5 В пост. тока: от 10 до 30 В пост. тока при 10 мА 0–10 В пост. тока: от 15 до 30 В пост. тока при 10 мА 4–20 мА: от 9 до 30 В пост. тока (от 9 до 20 В пост. тока при температуре выше 229 °F) Двухполярные усилители: аналогичны соответствующим выходам, указанным выше — для комбинированных и некоторых дифференциальных моделей |
Общие технические характеристики (Санитарное исполнение)
| Точность | От 0,4 % до 0,05 % по наилучшей прямой линии (совместная погрешность линейности, гистерезиса и повторяемости) |
| Примечание | Двунаправленные дифференциальные модели калибруются только в положительном направлении |
| Калибровка | 5-точечная калибровка с прослеживаемостью к эталонам NIST с указанием значений нуля и диапазона; калибровка выполняется в горизонтальном положении |
| Нулевой баланс | ±0,5 % от полной шкалы (типовое значение), макс. ±1 % (для диапазонов ≤ 2,5 psi — ±1 % типовое, макс. ±2 %) |
| Установка диапазона | ±0,5 % от полной шкалы (типовое значение), макс. ±1 % (для диапазонов ≤ 2,5 psi — ±1 % типовое, макс. ±2 %) |
| Диапазон рабочих температур | От –15 до 115 °C (от –5 до 240 °F) |
| Компенсируемый температурный диапазон (≤ 5 psi) | От 4,4 до 60 °C (от 40 до 140 °F) |
| Компенсируемый температурный диапазон (> 5 psi) | От –4 до 85 °C (от 25 до 185 °F) |
| Температурная компенсация (≤ 2,5 psi) | Нуль — 1,00 %, диапазон — 0,70 % |
| Температурная компенсация (5 psi) | Нуль — 0,80 %, диапазон — 0,50 % |
| Температурная компенсация (> 5 psi) | Нуль — 0,50 %, диапазон — 0,50 % |
| Температурная компенсация (барометрические 26B и 26HB) | Нуль — 0,90 %, диапазон — 0,50 % |
| Минимальное сопротивление между корпусом и выходными клеммами | 100 МОм при 50 В пост. тока |
| Циклы нагружения давлением | Не менее 1 миллиона |
| Долговременная стабильность (1 год) | ±0,1 % от полной шкалы (типовое значение) |
| Ударная нагрузка | 50 g, 11 мс, полусинусоидальный импульс (при испытаниях) |
| Вибрационная нагрузка | ±20 g (при испытаниях) |
| Полоса пропускания | От постоянного тока до 1 кГц (типовое значение) |
| Время отклика | Менее 1 мс |
| Жидкость заполнения | Масло пищевого класса NEOBEE M5 |
Технические характеристики USB (Санитарное исполнение)
| Точность | 0,08 % по наилучшей прямой линии (типовое значение), макс. 0,14 % (совместная погрешность линейности, гистерезиса и повторяемости). Модели комбинированного избыточного давления калибруются только в положительном направлении. |
| Калибровка | 5-точечная калибровка с прослеживаемостью к эталонам NIST с указанием значений нуля и диапазона; калибровка выполняется в горизонтальном положении. |
| Нулевой баланс | ±0,5 % от полной шкалы (типовое значение), макс. ±1 % (для диапазонов ≤ 2,5 psi — ±1 % типовое, макс. ±2 %). |
| Установка диапазона | ±0,5 % от полной шкалы (типовое значение), макс. ±1 % (для диапазонов ≤ 2,5 psi — ±1 % типовое, макс. ±2 %). |
| Диапазон рабочих температур | от –15 до 95 °C (от –5 до 203 °F). |
| Компенсируемый температурный диапазон (≤ 5 psi) | от 4,4 до 60 °C (от 40 до 140 °F). |
| Компенсируемый температурный диапазон (> 5 psi) | от –4 до 85 °C (от 25 до 185 °F). |
| Температурная компенсация (≤ 2,5 psi) | Нуль — 1,00 %, диапазон — 0,70 %. |
| Температурная компенсация (5 psi) | Нуль — 0,80 %, диапазон — 0,50 %. |
| Температурная компенсация (> 5 psi) | Нуль — 0,50 %, диапазон — 0,50 %. |
| Температурная компенсация (барометрические 26B/26HB) | Нуль — 0,90 %, диапазон — 0,50 %. |
| Минимальное сопротивление между корпусом и выходными клеммами | 100 МОм при 50 В пост. тока. |
| Циклы нагружения давлением | Не менее 250 000. |
| Долговременная стабильность (1 год) | ±0,1 % от полной шкалы (типовое значение). |
| Ударная нагрузка | 50 g, 11 мс, полусинусоидальный импульс (при испытаниях). |
| Вибрационная нагрузка | ±20 g (при испытаниях). |
| Полоса пропускания | От постоянного тока до 3 Гц (типовое значение). |
| Аналого-цифровое преобразование | 14 разрядов. |
| Время отклика | Менее 1 мс. |
| Жидкость заполнения | Масло пищевого класса NEOBEE M5. |
| Соответствие санитарным нормам | 3-A (спецификация 74-03). |
| Соответствие CE | Соответствует промышленным стандартам излучения и устойчивости IEC61326. |
| Степень защиты | IP65. |
| Максимальное давление для фитингов Tri‑Grip™ ½″ и 2″ | 600 psi при использовании соответствующего хомута. |
| Перегрузка по давлению | 4-кратное номинальное давление, но не более максимального давления фланца. |
| Вторичная герметизация | 6-кратное номинальное давление, но не более 2000 psi (не для хомутового соединения). |
| Контактирующие с измеряемой средой детали | Нержавеющая сталь 316L. |
| Вес | 285 г (10 унций). |
Общие технические характеристики (Дифференциальное исполнение)
| Точность | От 0,4 % до 0,05 % по наилучшей прямой линии (совместная погрешность линейности, гистерезиса и повторяемости) |
| Примечание | двунаправленные дифференциальные модели калибруются только в положительном направлении |
| Минимальное сопротивление между корпусом датчика и любым проводом | 100 МОм |
| Рабочая температура (мВ/В и 5–10 В пост. тока) | От –45 до 121 °C (от –49 до 250 °F) |
| Рабочая температура (выход мА) | От –45 до 115 °C (от –49 до 239 °F) |
| Компенсируемый температурный диапазон (10 дюймов вод. ст. до 5 psi) | От –17 до 85 °C (от 1 до 185 °F) |
| Компенсируемый температурный диапазон (15 до 1000 psi) | От –29 до 85 °C (от –20 до 185 °F) |
| Температурная погрешность (10 дюймов вод. ст. до 1 psi) | Нуль ±1,00 %, диапазон ±1,00 % |
| Температурная погрешность (2,5 до 1000 psi) | Нуль ±0,50 %, диапазон ±0,50 % |
| Циклы нагружения давлением | Не менее 1 миллиона |
| Долговременная стабильность (1 год) | ±0,1 % от полной шкалы (типовое значение) |
| Полоса пропускания | От постоянного тока до 1 кГц (типовое значение) |
| Время отклика | Менее 1 мс |
| Соответствие CE | Соответствует стандарту EN1326-1:2006 для промышленных зон |
| Ударная нагрузка | 50 g, 11 мс, полусинусоидальный импульс, вертикальная и горизонтальная оси |
| Вибрационная нагрузка | 5–2000–5 Гц, цикл 30 мин, кривая L, Mil‑Spec 810, рис. 514‑2‑2, вертикальная и горизонтальная оси |
| Тип измерения (влажный-влажный) | Контактирующие со средой детали из нержавеющей стали 316L |
| Тип измерения (влажный-сухой) | Сторона высокого давления — нержавеющая сталь 316L; сторона низкого давления — чистые, сухие, неионизирующие газы |
| Статическое давление в линии | Макс. 500 psi, прикладывается одновременно к обеим сторонам |
| Испытательное давление (10 дюймов вод. ст.) | 10-кратное значение диапазона |
| Испытательное давление (1 psi) | 6-кратное значение диапазона |
| Испытательное давление (2,5 до 750 psi) | 4-кратное значение диапазона |
| Испытательное давление (1000 psi) | 3-кратное значение диапазона |
| Предел герметизации (10 дюймов вод. ст. до 5 psi) | До 1000 psi |
| Предел герметизации (15 до 1000 psi) | До 3000 psi |

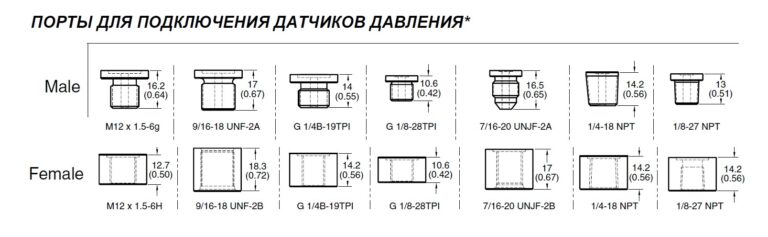

| Присоединительные штуцеры | Выбираются |
| Электрическое подключение (PX409) | Кабель 2 м (6′) встроенный |
| Электрическое подключение (PX409C) | Кабель 2 м (6′) с кабельным вводом ½″ NPT |
| Электрическое подключение (PX419) | mini DIN (ответный разъём входит в комплект) |
| Электрическое подключение (PX429) | Байонетный разъём (twist‑lock) (ответный разъём приобретается отдельно) |
| Электрическое подключение (PX459) | Разъём M12 |
| Ответный разъём для PX429 | PT06F10-6S |
| Вес | Макс. 200 г (7 унций) |
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| MMA1.0KV10P2C1T3A3P | Датчик давления с диапазоном от 0 до 1000 psi, абсолютное давление, точность <0,1 %, выход 0–10 В, штуцер ¼″ NPT наружная резьба, разъём MIL-26482-I 10-6P, температурный диапазон от –6 до 60 °C | от 12 недель | от 310 250 руб. |
-
+
|
|
| MMV015C1M2C1T3A3 | Датчик давления с диапазоном от 0 до 30,5 дюймов рт. ст., вакуумметрическое давление, точность <0,1 %, выход 4–20 мА, штуцер ¼″ NPT наружная резьба, разъём MIL-26482-I 10-6P, температурный диапазон от –6 до 60 °C | от 12 недель | от 298 095 руб. |
-
+
|
|
| MMG10WV10P4D0T2A2P | Датчик давления с диапазоном от 0 до 0,361 psi, избыточное давление, точность 0,1–0,25 %, выход 0–10 В, штуцер ¼″ NPT внутренняя резьба, кабель, температурный диапазон от –10 до 93 °C | от 12 недель | от 279 055 руб. |
-
+
|
|
| MMDWU001C1P4C2T2A1P | Датчик давления с диапазоном от 0 до 1 psi, дифференциальное давление, точность 0,1–0,25 %, выход 4–20 мА, штуцер ¼″ NPT наружная резьба, кабельный ввод, температурный диапазон от –10 до 93 °C | от 12 недель | от 363 120 руб. |
-
+
|
|
| MMDWU001V10P3D0T1A1 | Датчик давления с диапазоном от 0 до 1 psi, дифференциальное давление, точность <0,1 %, выход 0–10 В, штуцер ¼″ NPT внутренняя резьба, кабель, температурный диапазон от 4 до 60 °C | от 12 недель | от 359 295 руб. |
-
+
|
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «OMEGA MM» с помощью специальной формы.
Вы можете купить OMEGA MM в Москве по цене от 298 095 рублей в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость OMEGA MM может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
