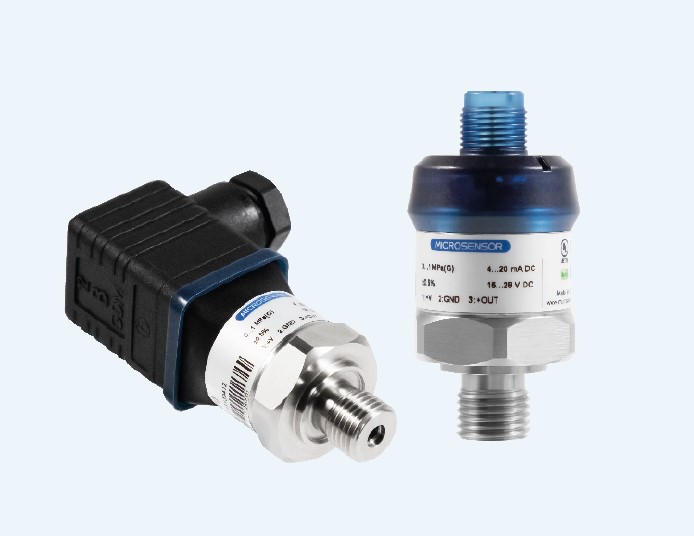

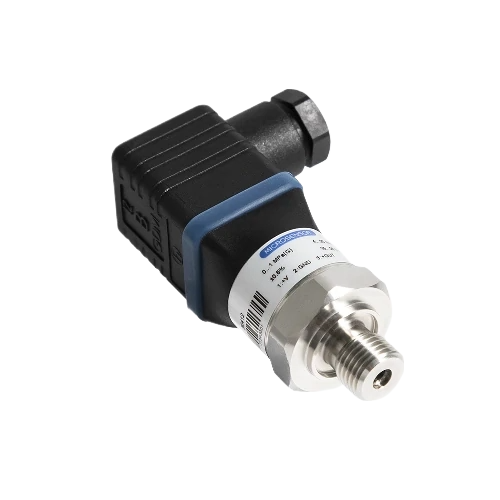

Преобразователь давления Micro Sensor M20 — прецизионный прибор с интегрированной электроникой, цифровой температурной компенсацией и калибровкой, доступен в исполнениях для избыточного, абсолютного и избыточно-вакуумметрического давления. Базовая модель с выходным сигналом 4–20 мА предназначена для измерения воздуха, воды, масел и других сред, совместимых с нержавеющей сталью 316L; сертифицирован для нефтегазовой, химической, энергетической отраслей и промышленной автоматизации.
Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.
Производитель MICRO SENSOR, модель M20
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
цена По запросу
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Датчик давления Micro Sensor M20 разработан для применения в общепромышленных условиях, где требуются высокая точность, надёжность и стабильность измерений. Прибор отличается прецизионной конструкцией с интегрированной электронной архитектурой, а также технологиями цифровой температурной компенсации и калибровки. Он изготовлен из высококачественных материалов и обладает отличной электромагнитной совместимостью (ЭМС), что гарантирует надежную работу и экономическую эффективность.
Датчик давления M20 с выходным сигналом 4–20 мА может измерять параметры воздуха, воды, смесей масел или других жидкостей, совместимых с материалами, контактирующими со средой (возможна поставка исполнений под заказ). Прибор сертифицирован в соответствии с международными стандартами, подтверждающими его высокую надёжность: CE, RoHS, UL и REACH.
Принцип действия
Принцип действия датчика основан на пьезорезистивном эффекте. Измеряемое давление подается во входную камеру прибора и вызывает деформацию чувствительного элемента (мембраны), в котором сформированы полупроводниковые резисторы моста Уинстона. Деформация пьезорезистора, находящегося в плече моста, приводит к изменению его сопротивления и, как следствие, разбалансу измерительного моста. Электрическое напряжение в диагонали моста, пропорциональное измеряемому давлению, с помощью электронной схемы преобразуется в унифицированный выходной сигнал (в виде тока или напряжения).
Модификации
Датчики M20 могут иметь различные исполнения, отличающиеся друг от друга видом измеряемого давления, метрологическими характеристиками, типами присоединений к процессу, рабочей средой и габаритными размерами. В зависимости от вида измеряемого давления датчики имеют следующие обозначения:
Особенности
Области применения
Использование датчика давления M20 способствует оптимизации технологических процессов, контролю качества и обеспечению безопасности в таких отраслях, как промышленное производство и автоматизация, нефтехимия и химическая технология, энергетика, а также нефтегазовая отрасль.
| Тип измеряемого давления | избыточное (G), абсолютное (A), избыточно-вакуумметрическое (N) |
| Диапазон измерений | от 0~25 кПа до 0~25 МПа |
| Электрическое подключение | 4-контактный разъём DIN 175301-803A Цилиндрический авиационный разъём M12×1 (4 контакта) по IEC 61076-2-101 Кабель Φ5,0 мм, 5×0,12 мм², PUR |
| Основная погрешность | ±0,25; ±0,5 |
| Присоединение к процессу | M20×1,5 по ISO 9974-2/EN 837 G1/4A по ISO 1179-2 NPT1/4 по ANSI/ASME B1.20.1 R1/4 по ISO 7 |
| Выходной сигнал | 4 мА … 20 мА пост. тока 0 В … 5 В пост. тока 1 В … 5 В пост. тока 0 В … 10 В пост. тока 0,5 В … 4,5 В пост. Тока |
| Конструктивные особенности | полностью сварная конструкция с молекулярным ситом |
| Измеряемая среда | жидкости, совместимые с нержавеющей сталью 316L, например, воздух, вода, смешанное масло |
| Модель | Тип давления | Код | Выходной сигнал | Точность | Процессное присоединение | Уплотнение | Электрическое подключение | Длина | Код версии |
| Пример | |||||||||
| M20 | Избыточное давление | 0–5 psi | 4 мА ～ 20 мА | ±0,5% от полной шкалы | G1/4A | FKM | Кабельное подключение | 1,5 | S |
| Пример кода: | |||||||||
| M20 | G | P005 | 1 | 8 | 30 | 2 | 6 | L1D5 | S |
| Параметр | Код | Значение |
| Тип давления | G | Избыточное |
| A | Абсолютное | |
| N | Избыточное/разреженное | |
| Диапазон измерений | см. таблицу «Избыточное давление G» | |
| см. таблицу «Абсолютное давление A» | ||
| см. таблицу «Избыточное/разреженное давление N» | ||
| Выходной сигнал | 1 | 4 мА ～ 20 мА пост. тока (токовый, 2-проводная схема) |
| 2 | 0 В ～ 5 В пост. тока (напряженческий, 3-проводная схема) | |
| 3 | 1 В ～ 5 В пост. тока (напряженческий, 3-проводная схема) | |
| 4 | 0 В ～ 10 В пост. тока (напряженческий, 3-проводная схема) | |
| 5 | 0,5 В ～ 4,5 В пост. тока (напряженческий, 3-проводная схема) | |
| 6 | 0,5 В ～ 4,5 В пост. тока (пропорциональное напряжение, 3-проводная схема) | |
| Точность | 3 | ≤±0,25% от полной шкалы (IEC 61298-2) |
| 4 | ≤±0,5% от полной шкалы (IEC 61298-2) | |
| 7 | 0,25 (JJG 882); Макс. погрешность: ≤±0,25% от полной шкалы | |
| 8 | 0,5 (JJG 882); Макс. погрешность: ≤±0,5% от полной шкалы | |
| Процессное присоединение | см. таблицу «Процессное присоединение» | |
| Уплотнение | 0 | Фторопластовая лента |
| 1 | NBR (-30 °C … +85 °C) | |
| 2 | FKM (-10 °C … +85 °C) | |
| 4 | Медь | |
| Электрическое подключение | 1 | 4-контактный разъём с комплектным соединителем (IP65) |
| 3 | Круглый авиационный разъём M12×1 (4 контакта) без комплектного соединителя (IP65/IP67) | |
| 4 | Круглый авиационный разъём M12×1 (4 контакта), прямой кабельный разъём (IP65/IP67) | |
| 5 | Круглый авиационный разъём M12×1 (4 контакта), угловой кабельный разъём (IP65/IP67) | |
| 6 | Кабель (IP67) | |
| Длина кабеля | L001 | 0,1 м |
| L1D5 | 1,5 м | |
| L002 | 2 м | |
| L003 | 3 м | |
| L004 | 4 м | |
| L005 | 5 м | |
| L006 | 6 м | |
| L007 | 7 м | |
| L008 | 8 м | |
| L009 | 9 м | |
| L010 | 10 м | |
| N | Кабель не требуется | |
| Версия | S | Фиксированный код, внутренний контроль |
Таблицы диапазонов измерения (код)
Избыточное давление (G)
| Единица измерения | Диапазон измерений | Код | Единица измерения | Диапазон измерений | Код |
| кПа (18) | 0–25 | K025 | МПа (16) | 0–1 | M1D0 |
| 0–40 | K040 | 0–1,6 | M1D6 | ||
| 0–50 | K050 | 0–2 | M2D0 | ||
| 0–60 | K060 | 0–2,5 | M2D5 | ||
| 0–70 | K070 | 0–3 | M3D0 | ||
| 0–80 | K080 | 0–3,5 | M3D5 | ||
| 0–90 | K090 | 0–4 | M4D0 | ||
| 0–100 | K100 | 0–5 | M5D0 | ||
| 0–160 | K160 | 0–6 | M6D0 | ||
| 0–200 | K200 | 0–7 | M7D0 | ||
| 0–250 | K250 | 0–8 | M8D0 | ||
| 0–300 | K300 | 0–9 | M9D0 | ||
| 0–400 | K400 | 0–10 | M010 | ||
| 0–500 | K500 | 0–16 | M016 | ||
| 0–600 | K600 | 0–20 | M020 | ||
| 0–700 | K700 | 0–25 | M025 | ||
| 0–800 | K800 | бар (27) | 0–1 | B001 | |
| 0–900 | K900 | 0–1,6 | B1D6 | ||
| мбар (7) | 0–250 | m250 | 0–2 | B002 | |
| 0–400 | m400 | 0–2,5 | B2D5 | ||
| 0–500 | m500 | 0–3 | B003 | ||
| 0–600 | m600 | 0–4 | B004 | ||
| 0–700 | m700 | 0–5 | B005 | ||
| 0–800 | m800 | 0–6 | B006 | ||
| 0–900 | m900 | 0–7 | B007 | ||
| psi (19) | 0–3 | P003 | 0–8 | B008 | |
| 0–5 | P005 | 0–9 | B009 | ||
| 0–10 | P010 | 0–10 | B010 | ||
| 0–15 | P015 | 0–16 | B016 | ||
| 0–30 | P030 | 0–20 | B020 | ||
| 0–60 | P060 | 0–25 | B025 | ||
| 0–100 | P100 | 0–30 | B030 | ||
| 0–160 | P160 | 0–35 | B035 | ||
| 0–200 | P200 | 0–40 | B040 | ||
| 0–300 | P300 | 0–50 | B050 | ||
| 0–500 | P500 | 0–60 | B060 | ||
| 0–600 | P600 | 0–70 | B070 | ||
| 0–700 | P700 | 0–80 | B080 | ||
| 0–800 | P800 | 0–90 | B090 | ||
| 0–900 | P900 | 0–100 | B100 | ||
| 0–1000 | P01K | 0–160 | B160 | ||
| 0–2000 | P02K | 0–200 | B200 | ||
| 0–3000 | P03K | 0–250 | B250 | ||
| 0–4000 | P04K | ||||
Абсолютное давление (A)
| Единица измерения | Диапазон измерений | Код | Единица измерения | Диапазон измерений | Код |
| кПа | 0–25 | K025 | мбар | 0–250 | m250 |
| 0–40 | K040 | 0–400 | m400 | ||
| 0–50 | K050 | 0–500 | m500 | ||
| 0–60 | K060 | 0–600 | m600 | ||
| 0–70 | K070 | 0–700 | m700 | ||
| 0–80 | K080 | 0–800 | m800 | ||
| 0–90 | K090 | 0–900 | m900 | ||
| 0–100 | K100 | бар | 0–1 | B001 | |
| 0–160 | K160 | 0–1,6 | B1D6 | ||
| 0–200 | K200 | 0–2 | B002 | ||
| 0–250 | K250 | 0–2,5 | B2D5 | ||
| 0–300 | K300 | 0–3 | B003 | ||
| 0–400 | K400 | 0–4 | B004 | ||
| 0–500 | K500 | 0–5 | B005 | ||
| 0–600 | K600 | 0–6 | B006 | ||
| 0–700 | K700 | 0–7 | B007 | ||
| 0–800 | K800 | 0–8 | B008 | ||
| 0–900 | K900 | 0–9 | B009 | ||
| psi | 0–3 | P003 | 0–10 | B010 | |
| 0–5 | P005 | 0–16 | B016 | ||
| 0–10 | P010 | 0–20 | B020 | ||
| 0–15 | P015 | 0–25 | B025 | ||
| 0–30 | P030 | МПа | 0–1 | M1D0 | |
| 0–60 | P060 | 0–1,6 | M1D6 | ||
| 0–100 | P100 | 0–2 | M2D0 | ||
| 0–160 | P160 | 0–2,5 | M2D5 | ||
| 0–200 | P200 | ||||
| 0–300 | P300 |
Избыточное/разреженное давление (N)
| Единица измерения | Диапазон измерений | Код | Единица измерения | Диапазон измерений | Код |
| кПа | -25…0 | V025 | бар | -0,25…0 | VD25 |
| -40…0 | V040 | -0,4…0 | V0D4 | ||
| -60…0 | V060 | -0,6…0 | V0D6 | ||
| -100…0 | V100 | -1…0 | V1D0 | ||
| -3…+3 | C033 | -0,03…+0,03 | C0D3 | ||
| -5…+20 | C520 | -0,05…+0,2 | C052 | ||
| -5…+25 | C525 | -0,05…+0,25 | C5D5 | ||
| -15…+15 | C015 | -0,15…+0,15 | CD15 | ||
| -20…+20 | C020 | -0,2…+0,2 | C0D2 | ||
| -25…+25 | C025 | -0,25…+0,25 | CD25 | ||
| -30…+30 | C030 | -0,3…+0,3 | C003 | ||
| -50…+50 | C050 | -0,5…+0,5 | C005 | ||
| -100…+60 | C16B | -1…+0,6 | C0D6 | ||
| -100…+100 | C11B | -1…+1 | C101 | ||
| -100…+150 | C1B5 | -1…+1,5 | C1D5 | ||
| -100…+300 | C13B | -1…+3 | C103 | ||
| -100…+500 | C15B | -1…+5 | C105 | ||
| -100…+900 | C19B | -1…+9 | C109 | ||
| -100…+1000 | C11K | -1…+10 | C110 | ||
| -100…+1500 | C1K5 | -1…+15 | C115 | ||
| -100…+1600 | C1K6 | -1…+16 | C116 | ||
| -100…+2000 | C12K | -1…+20 | C120 | ||
| -100…+2400 | C24K | -1…+24 | C124 | ||
| psi | -15…0 | PF00 | psi | -15…+50 | PF50 |
| -15…+10 | PF10 | -15…+80 | PF80 | ||
| -15…+15 | PF15 | -15…+100 | PF1B | ||
| -15…+30 | PF30 | -15…+150 | P1B5 |

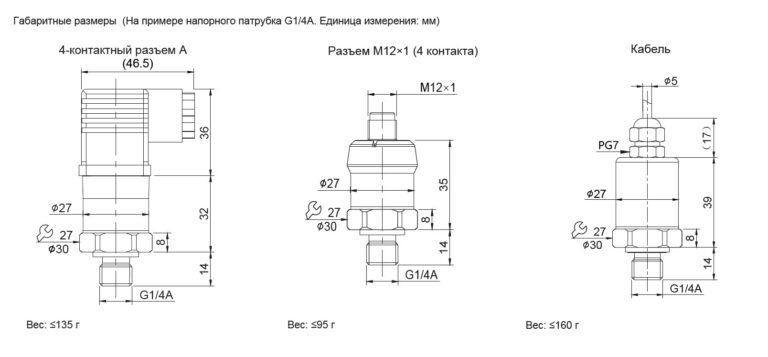

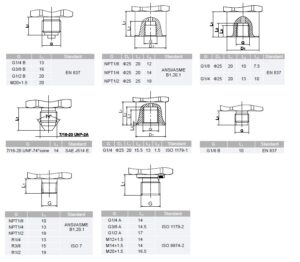

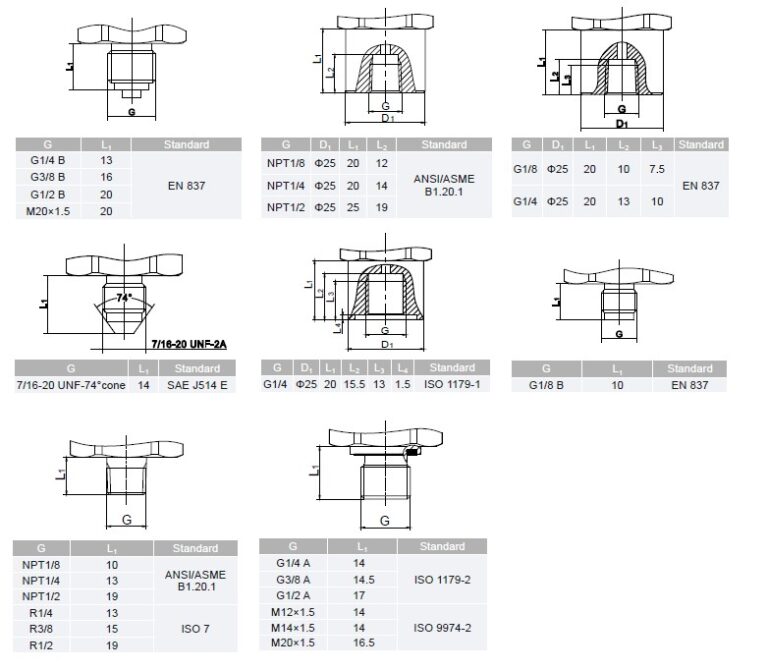

Присоединение к процессу
| Стандарт | Присоединение к процессу | Код |
| EN 837 | G1/8 B | 1 |
| G1/4 B | 2 | |
| G3/8 B | 3 | |
| G1/2 B | 4 | |
| M20×1,5 | 5 | |
| G1/8″ внутренняя | 6 | |
| G1/4″ внутренняя | 7 | |
| ISO 7 | R1/4 | 10 |
| R3/8 | 11 | |
| R1/2 | 12 | |
| ISO 1179-1 | G1/4″ внутренняя | 20 |
| ISO 1179-2 | G1/4 A | 30 |
| G3/8 A | 31 | |
| G1/2 A | 32 | |
| G1/4 A + демпфер пульсаций* | 33 | |
| G3/8 A + демпфер пульсаций* | 34 | |
| G1/2 A + демпфер пульсаций* | 35 | |
| ISO 9974-2 | M12×1,5 | 40 |
| M14×1,5 | 41 | |
| M20×1,5 | 42 | |
| M20×1,5 + демпфер пульсаций | 43 | |
| ANSI/ASME B1.20.1 | NPT1/8 | 50 |
| NPT1/4 | 51 | |
| NPT1/2 | 52 | |
| NPT1/8″ внутренняя | 53 | |
| NPT1/4″ внутренняя | 54 | |
| NPT1/2″ внутренняя | 55 | |
| SAE J514 E | 7/16-20UNF, конус 74° | 60 |
| Фото | Модель | Описание |
|---|---|---|
| MS903 | Кабель M12×1 — Прямой разъем — 4-контактный — Длина 2 м | |
| MS904 | Кабель M12×1 — Угловой разъем — 4-контактный — Длина 2 м |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «MICRO SENSOR M20» с помощью специальной формы.
Вы можете купить MICRO SENSOR M20 в Москве по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость MICRO SENSOR M20 может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
