Интеллектуальный датчик давления MDM7000-DGP/DAP (избыточного и абсолютного) с фланцевым монтажом предназначен для измерения давления, а также величин, функционально связанных с давлением (уровня, плотности и расхода) жидкостей, газов и паров.
Пьезорезистивный кремниевый сенсор обеспечивает точность до ±0,075% от верхнего предела измерений (URL), долгосрочную стабильность ±0,1% за 10 лет и коэффициент перенастройки 100:1. Прибор поддерживает протоколы HART и Modbus RS485, имеет степень защиты IP66/IP67 и сертификаты морских регистров для надежной эксплуатации в тяжелых промышленных условиях.
Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.
Производитель MICRO SENSOR, модель MDM7000-DGP/DAP
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
цена По запросу
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Интеллектуальный датчик избыточного (DGP) и абсолютного (DAP) давления MDM7000-DGP/DAP предназначен для высокоточного непрерывного измерения давления жидкостей, газов и пара, а также величин, функционально связанных с давлением (уровня, плотности и расхода). Пьезорезистивный кремниевый сенсор обеспечивает точность до ±0,075% от верхнего предела измерений (URL), долгосрочную стабильность ±0,1% за 10 лет и коэффициент перенастройки 100:1.
Прибор формирует выходной сигнал 4–20 мА (HART) или Modbus RS485, имеет степень защиты IP67 и сертификаты морских регистров (DNV, ABS, РС) для надежной эксплуатации в тяжелых промышленных условиях.
Датчик выпускается в двух исполнениях:
Ключевые характеристики
Сертификация и области применения
Прибор сертифицирован по стандартам DNV, ABS, KR, NK и RS для установки на судах. Рекомендуется для использования в нефтегазовой, пищевой, химической промышленности и судостроении.
| Точность DGP | ±0,05%, ±0,075%, ±0,1%, ±0,2% от верхнего предела диапазона (URL) |
| Точность DAP | ±0,075%, ±0,1%, ±0,2% от верхнего предела диапазона (URL) |
| Диапазон DGP | 60 мбар…400 бар |
| Диапазон DAP | 0,4 бар…100 бар |
| Диапазон регулирования | 100:1 |
| Долговременная стабильность | ±0,1% от диапазона измерений/10 лет |
| Влияние температуры окружающей среды на DGP | ±(0,075+0,0375·TD)% от диапазона измерений/10 °C |
| Влияние температуры окружающей среды на DAP | ±(0,085+0,0625·TD)% от диапазона измерений/10 °C |
| Влияние напряжения питания | Сдвиги нуля и диапазона не должны превышать ±0,005% URL/В при изменении напряжения питания в пределах 18,3 В…44 В пост. тока |
| Влияние положения монтажа | Менее 4 мбар в любом положении, может быть скорректировано сбросом PV (первичное значение) = 0 |
| Влияние вибрации | <0,1% от диапазона измерений согласно GB/T18271.3/IEC61298-3 |
| Выходной сигнал | 4 мА…20 мА пост. тока, HART |
| Степень защиты | IP67, IP66 |
| Масса | Прибл. 4 кг (без учёта монтажного кронштейна и принадлежностей для процессного присоединения) |
| Температура окружающей среды | Без ЖК-дисплея: -50 °C…+85 °C; с ЖК-дисплеем: -40 °C…+70 °C |
| Температура хранения | Без ЖК-дисплея: -50 °C…+100 °C; с ЖК-дисплеем: -40 °C…+85 °C |
| Рабочая температура датчика | -40 °C…+105 °C |
| Температура заполняющей жидкости | Стандартное силиконовое масло (температура среды: -40 °C…+105 °C) |
| Низкотемпературное силиконовое масло (температура среды: -55 °C…+85 °C) | |
| Фторированное масло (температура среды: -20 °C…+85 °C) | |
| Влажность окружающей среды | 5–100 % отн. влажности при 40 °C |
Диапазоны
| Модель | Номинальный диапазон | Минимальный диапазон | Нижний предел (LRL) | Верхний предел (URL) | Перегрузка |
| DGP, избыточное | 60 мбар | 2 мбар | -60 мбар | 60 мбар | 160 бар |
| 0,4 бар | 4 мбар | -0,4 бар | 0,4 бар | 160 бар | |
| 2,5 бар | 25 мбар | -1 бар | 2,5 бар | 160 бар | |
| 10 бар | 0,1 бар | -1 бар | 10 бар | 160 бар | |
| 30 бар | 0,3 бар | -1 бар | 30 бар | 160 бар | |
| 100 бар | 1 бар | -1 бар | 100 бар | 200 бар | |
| 400 бар | 4 бар | -1 бар | 400 бар | 600 бар | |
| DAP, абсолютное | 0,4 бар | 0,2 бар | 0 бар | 0,4 бар | 160 бар |
| 2,5 бар | 0,5 бар | 0 бар | 2,5 бар | 160 бар | |
| 10 бар | 2 бар | 0 бар | 10 бар | 160 бар | |
| 30 бар | 6 бар | 0 бар | 30 бар | 160 бар | |
| 100 бар | 10 бар | 0 бар | 100 бар | 200 бар |
Тип датчика:
DGP — Интеллектуальный датчик избыточного давления
DAP — Интеллектуальный датчик абсолютного давления
Тип исполнения:
0 — Общепромышленное (невзрывоопасная среда)
1 — Взрывозащищенное исполнение
Выходной сигнал:
H — 4-20 мА постоянного тока, HART
V — 1–5 В постоянного тока, низкое энергопотребление
R — Modbus-RS485
Тип корпуса:
S — Нерж. сталь 316L, 2 входных отверстия с внут. резьбой M20×1.5
U — Нерж. сталь 316L, 2 входных отверстия с внут. резьбой 1/2 NPT (без уплотнений)
P — Алюминиевый сплав (с полиэфирным покрытием), 2 × M20×1,5 внут. резьбовые вводы
N — Алюминиевый сплав (с полиэфирным покрытием), 2 × 1/2 NPT внут. резьбовые вводы (без уплотнений)
Кабельный ввод / разъём:
0 — Нет (без кабельных вводов)
A — Одностороннее подключение со взрывозащищённой металлической заглушкой, M20×1,5
B — Одностороннее подключение со взрывозащищённой металлической заглушкой, 1/2 NPT
1 — Водонепроницаемый разъём M20×1.5, с заглушкой
2 — Невзрывозащищенный адаптер M20×1,5 (M) — M20×1,5 (F) со штекером
3 — Взрывозащищённый адаптер M20×1,5 (M) – 1/2 NPT (F) с заглушкой
4 — Взрывозащищённый адаптер M20×1,5 (M) – M20×1,5 (F) с заглушкой
5 — Взрывозащищённый адаптер M20×1,5 (M) – G1/2 (F) с заглушкой
Индикация:
N — Без LCD-дисплея
L — С LCD-дисплеем
Диапазон измерения:
Избыточное давление (DGP):
1 — от -60 до 60 бар
2 — от -0.4 до 0.4 бар
3 — от -1 до 2.5 бар
4 — от -1 до 10 бар
5 — от -1 до 30 бар
6 — от -1 до 100 бар
7 — от -1 до 400 бар
Абсолютное давление (DAP):
2 — от 0 до 0.4 бар
3 — от 0 до 2.5 бар
4 — от 0 до 10 бар
5 — от 0 до 30 бар
6 — от 0 до 100 бар
Материал деталей, контактирующих с рабочей средой на стороне высокого давления:
A — Мембрана: 316L; Уплотнения: FKM (-20 ℃ ~120 ℃)
B — Мембрана: 316L; Уплотнения: PTFE со вставкой из нержавеющей стали (-60 ℃ ~120 ℃)
E — Мембрана: 316L; уплотнения: модифицированный FKM (от -40 °C до 180 °C)
C — Мембрана: Hastelloy C-276; уплотнения: FKM (от -20 °C до 120 °C)
D — Мембрана: Hastelloy C-276; Уплотнения: PTFE со вставкой из нержавеющей стали (от -60 °C до 120 °C)
F — Мембрана: Hastelloy C-276; Уплотнения: модифицированный FKM (от -40 °C до 180 °C)
G — Мембрана: тантал; уплотнения: FKM (от -20 °C до 120 °C)
H — Мембрана: тантал; уплотнения: PTFE со вставкой из нержавеющей стали (от -60 °C до 120 °C)
I — Мембрана: тантал; уплотнения: модифицированный FKM (от -40 °C до 180 °C)
Присоединение высокого давления:
1 — Дренажный клапан сзади фланца (горизонтальный монтаж) — Внутр. резьба 1/4‑18 NPT
2 — Дренажный клапан сверху фланца (горизонтальный монтаж) — Внутр. резьба 1/4‑18 NPT
3 — Дренажный клапан снизу фланца (горизонтальный монтаж) — Внутр. резьба 1/4‑18 NPT
4 — Дренажный клапан сбоку фланца (вертикальный монтаж) — Внутр. резьба 1/4‑18 NPT
Заполняющая жидкость:
S — Стандартное силиконовое масло (температура применения: от -40 °C до 200 °C, температура окр. среды: от -40 °C до 85 °C)
L — Низкотемпературное силиконовое масло (температура среды: от -55 °C до 120 °C, температура окр. среды: от -40 °C до 85 °C)
E — Фторированное масло (температура среды: от -55 °C до 85 °C, температура окр. среды: от -40 °C до 85 °C)
Крепление технологического фланца:
1 — Болты, гайки и другие детали, легированная сталь 35CrMo
6 — Болты, гайки и другие детали, нержавеющая сталь 316 (статическое давление < 250 бар)
Способ монтажа технологического фланца:
H — Горизонтальный монтаж
E — Вертикальный монтаж
Дополнительные опции:

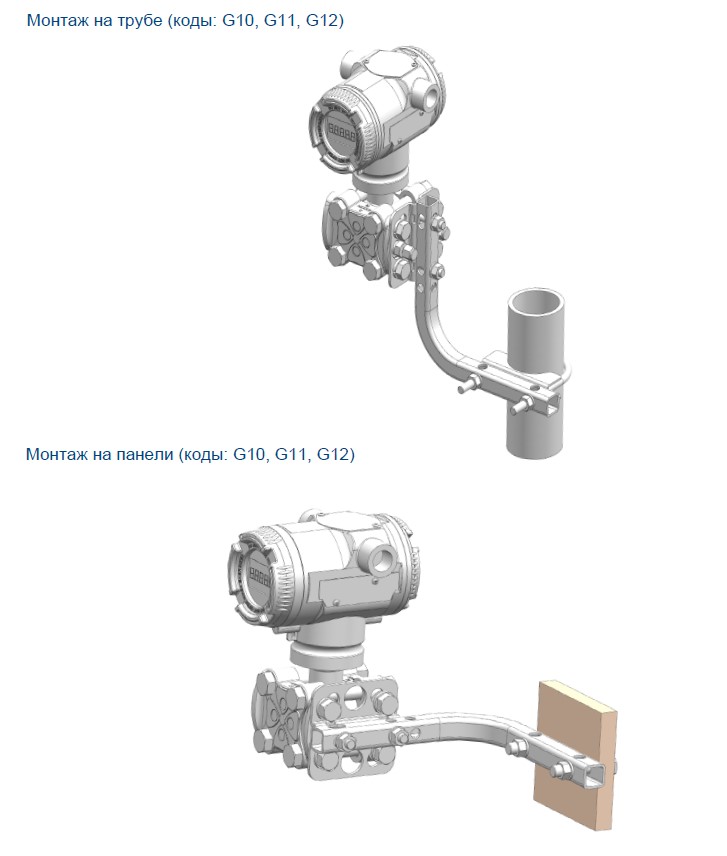

/G10 — Стандартный L-образный кронштейн, нержавеющая сталь 316
/G11 — Стандартный L-образный кронштейн, углеродистая сталь Q235
/G12 — Стандартный L-образный кронштейн, нержавеющая сталь 316L
/D1 — Т-образный адаптер (M) M20×1,5 и вентиляционная трубка Φ14 мм×2 мм×30 мм, нержавеющая сталь 316, ×1
/D2 — Овальный адаптер, 1/2-14 NPT (F), нержавеющая сталь 316, ×1
/WH — Сигнал тревоги: верхнее значение (20.8 мА / 21 мА)
/WL — Сигнал тревоги: нижнее значение (3.8 мА / 3.6 мА), по умолчанию
/B — Встроенный модуль связи Bluetooth
/J1 — Золотое покрытие мембран
/LD — Низкое содержание меди и цинка (для литиевых батарей)
Пример: MDM7000-DGP-0HS1L-1A1S6H/G1
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «MICRO SENSOR MDM7000-DGP/DAP» с помощью специальной формы.
Вы можете купить MICRO SENSOR MDM7000-DGP/DAP в Москве по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость MICRO SENSOR MDM7000-DGP/DAP может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
