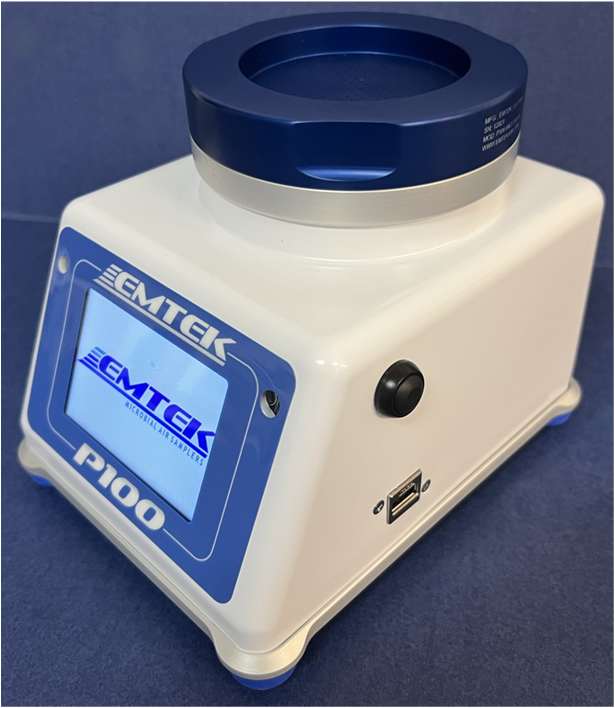

Emtek P100 Портативный микробиологический пробоотборник сжатого воздуха и газа

Попробуйте разработанное нами ПО MIRKIP для мониторинга чистых помещений!

• Дешевле, чем ПО от TSI/Lighthouse или своя SCADA-система
• ПО работает с любыми аналоговыми и цифровыми приборами
• Соответствует стандартам GAMP, GMP, ЕЭК 77 и 21 CFR
• Внесено в реестр российского ПО Минцифры

Описание Emtek P100

EMTEK P100 — портативный микробиологический пробоотборник воздуха с аккумуляторным питанием, предназначенный для контроля микробиологической чистоты воздуха в критических производственных зонах. Прибор применяется для отбора проб воздуха с использованием соответствующей входной крышки и может использоваться с дополнительными принадлежностями EMTEK для решения специализированных задач.

Корпус прибора состоит из верхней крышки, изготовленной из материала Kydex™, опорной пластины из анодированного алюминия промышленного качества, опорной базы впускного отверстия, камеры для среды и крышек впускного отверстия. Крышка из Kydex™ содержит противомикробное вещество Microban™, которое минимизирует рост микробиологических загрязнений.

Управление прибором и ввод параметров осуществляются через новый 3,5-дюймовый цветной сенсорный ЖК-дисплей с емкостным экраном и виртуальной буквенно-цифровой клавиатурой. Во время работы на дисплее отображается ключевая информация о цикле анализа и визуальный индикатор его хода. Сеансы отбора проб можно запускать, приостанавливать, возобновлять и останавливать непосредственно с экрана или с помощью ИК-пульта дистанционного управления (на расстоянии до 12 метров, с возможностью управления до 5 приборами).

Прошивка (версия >3.001) полностью соответствует стандарту 21 CFR Part 11. Реализовано разграничение прав доступа (до 100 учетных записей администратора и пользователей с парольной защитой), защищенный журнал аудита на 25 000 событий и память на 10 000 циклов отбора. Данные экспортируются в защищенный от редактирования PDF-файл или формат .csv.

Ключевые особенности и функциональные возможности:

• Три исполнения с различными скоростями потока пробы: 28,3 л/мин (1 куб. фут/мин), 50 л/мин и 100 л/мин.
• Использование управления массовым расходом для точной регулировки выбранного воздушного потока и прецизионного измерения собранного объема. Запатентованная процессорная система обеспечивает автоматическое регулирование расхода, откалиброванного по прослеживаемым эталонам.
• Использование стандартных 90-мм испытательных пластин на агаровой основе (например, TSA).
• Обновленный 3,5-дюймовый цветной сенсорный дисплей, обеспечивающий удобное управление параметрами и наглядный контроль хода анализа.
• Наличие отдельных впускных крышек с ситовым фильтром (300 отверстий с диаметром D50 менее 1 микрона) для каждого значения расхода.
• Встроенный датчик расстояния на каждой крышке для обеспечения идеального зазора до поверхности исследуемой среды.
• Обязательная фильтрация отбираемого воздуха через HEPA-фильтр перед его выводом из системы.
• Гибкая настройка циклов: поддержка начальной задержки старта, а также прерывистого контроля с чередованием периодов тестирования и ожидания.
• Настраиваемая система звуковой и визуальной сигнализации по заданным значениям расхода (включая сигналы о высоком и низком расходе).
• Встроенная несъемная память: 512 кБ флэш-памяти для программы, 128 кБ ОЗУ для данных, 7 МБ для хранения до 10 000 циклов отбора и 25 000 событий журнала аудита, 512 кБ EPROM для уставок калибровки.
• Данные защищены от редактирования: возможна только полная очистка, выборочное изменение параметров конкретного события невозможно.
• Система поддерживает до 100 учетных записей, 500 описаний мест и 100 программ отбора.
• Вывод и передача данных: порт USB для обновления прошивки и экспорта данных на накопитель в форматах .PDF или .CSV. Порт Ethernet 10Base-T/100Base-T позволяет осуществлять удалённую печать, управление устройством с ПК в локальной сети (LAN) или напрямую, а также калибровку с помощью прилагаемого на USB-накопителе программного обеспечения (EMTEK Data Export Software и Network Control Center Software). Выгруженные файлы данных не могут быть изменены и сохранены обратно в память прибора.
• Многоканальный отбор: Поддержка дистанционного одновременного отбора проб с двух точек при 28,3 л/мин через штуцерную входную крышку с использованием трубки и двух выносных пробоотборников воздуха (RAS) EMTEK.

Для решения специализированных задач пробоотборник поддерживает использование дополнительных опций, среди которых важнейшее место занимает комплект для тестирования сжатого воздуха и газа (работает на скоростях 28,3, 50 или 100 л/мин). Дополнительно прибор может быть оснащен портативным термопринтером для термобумаги или самоклеящихся этикеток, который выводит параметры проб (описание объекта, идентификатор устройства, заданный и фактический расход, объем отобранной пробы, идентификатор пользователя и сигналы тревоги). Также доступны горизонтальный входной патрубок для ламинарных шкафов, комплект для отвода отработанного воздуха за пределы изоляторов или зон розлива, комплект для дистанционного отбора проб, опция удаленного управления через ПК/Ethernet и индивидуальный кейс для транспортировки.

Внешний вид и расположение элементов управления

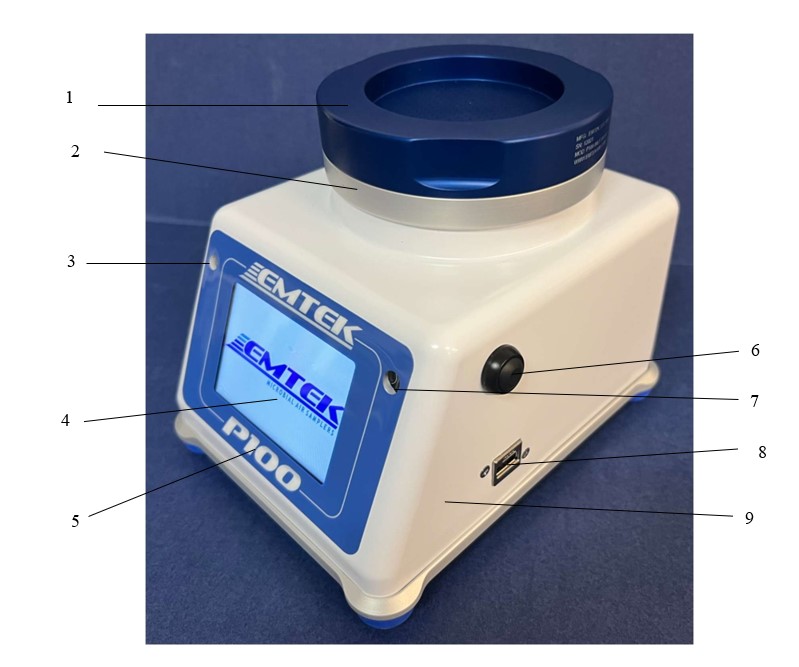

Вид спереди/сбоку P100

1. Крышка входа (на рисунке показана крышка входа из анодированного алюминия 6061, синее покрытие, 100 л/мин)
2. Основание отверстия для ввода (с тефлоновой прокладкой)
3. Зеленый светодиодный индикатор включения устройства (включено = горит постоянно, запуск анализа = мигает, зарядка = мигает)
4. ЖК-дисплей/сенсорный экран
5. Наклейка на ЖК-дисплей/сенсорный экран
6. Кнопка включения/выключения устройства
7. Датчик приёма сигналов ИК-пульта
8. Порт USB (с защитной заглушкой): вывод данных на USB-накопитель, обновление прошивки
9. Корпус (крышка из KYDEX™ с покрытием MICROBAN™ на модели P100)

Подключение зарядного устройства к P100ss (вид сбоку)

Технические характеристики Emtek P100

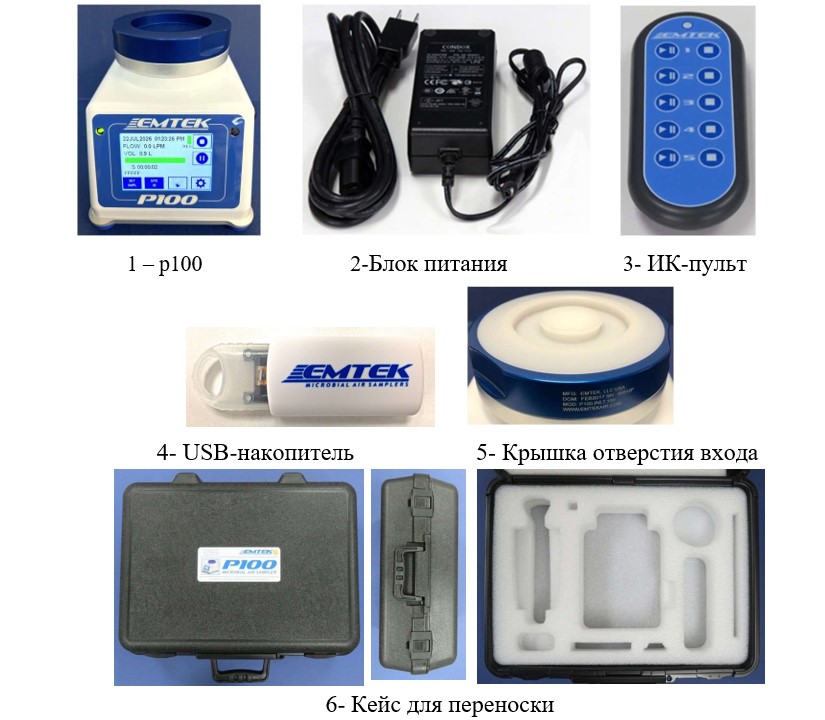

Комплектация EMTEK P100

1. P100 – портативный микробиологический пробоотборник воздуха — 1
2. Блок питания (блок питания перемен. /пост. тока/шнур адаптера перемен. тока) — 1
3. Инфракрасный пульт дистанционного управления (ИК) — 1
4. USB-накопитель — 8 ГБ (содержит руководство пользователя и другие соответствующие документы, а также для вывода данных о пробе P100) — 1
5. Крышка отверстия входа — 1
6. Пластиковый кейс с вкладышем для компонентов — 1
7. Отчет о калибровке с отслеживаемостью по NIST (не показан) — 1

Примечание: Базовые комплекты не включают позиции 3, 5 и 6

Аксессуары для EMTEK P100

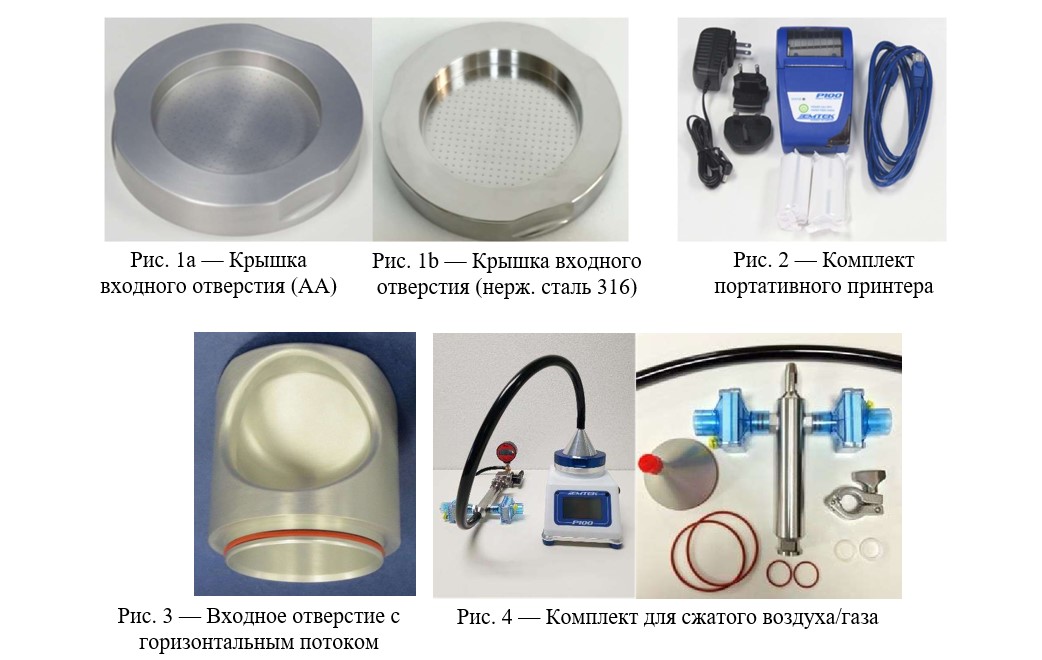

Дополнительные компоненты

1. Дополнительные крышки впускного отверстия: 28,3, 50 и/или 100 л/мин из анодированного алюминия (AA) (1a) или нержавеющей стали 316SS (1b)
2. Комплект портативного принтера
3. Горизонтальный патрубок входа (с 3 уплотнительными кольцами)
4. Комплект для отбора проб сжатого воздуха/газа (100 л/мин): микробиологический фильтр HPD на 100 л/мин (из нержавеющей стали 316 с электрополированной поверхностью), входной переходник P100 (с 3 уплотнительными кольцами), выпускные фильтры HEPA (2 шт.), санитарный хомут/прокладка (нержавеющая сталь 304/PTFE), трубка с внутренним диаметром ½ дюйма (30 дюймов)

Также для заказа доступен переносной комплект для удалённого отбора проб в сжатых газах на базе Emtek P100/P100SS — эксклюзивно в компании «ОЛИЛ».

Дополнительные аксессуары

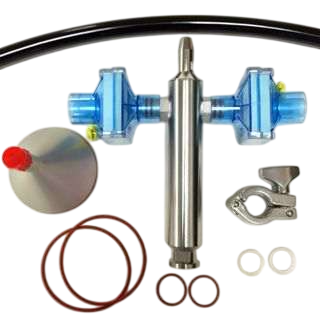

Комплект для сжатого воздуха/газа (P/N P100.CMPGAS.KIT)

1. EMTEK MICRO HPD (высоконапорный диффузор)
   • A – Выхлопные фильтры
   • B – Санитарный входной переходник (100 или 28,3 л/мин) (от точки отбора сжатого воздуха/газа)
   • C – Резьбовой патрубок на выходе (100 или 28,3 л/мин) (к P100/P100ss)
   • D – Корпус Micro HPD
2. Санитарный хомут / уплотнение
3. Трубка с внутренним диаметром 0,500 дюйма (30 дюймов, 0,75 м)
4. Переходник для крышки входа P100/P100ss (с уплотнительным кольцом)
5. Санитарные уплотнения (2)
6. Дополнительные уплотнительные кольца

Кейс для переноски

P100 поставляется в комплекте с кейсом для переноски. Кейс имеет специальные вырезы во вставке, которые обеспечивают надежную фиксацию при транспортировке и отправке.  Вставка вмещает все стандартные компоненты -P100, а также один комплект дополнительных аксессуаров. Если заказаны как термопринтер, так и комплект для отбора проб сжатого воздуха/газа, один из них будет доставлен в дополнительной упаковке вместе с основной поставкой.

Дополнительный комплект термопринтера для бумаги/этикеток P100

Аксессуары для EMTEK P100

Фото	Модель	Описание
	P100.HRZINLT	Насадка для отбора проб в горизонтальном потоке
	P100.INLT.100.AA	Крышка впускного отверстия P100 и RAS — 100 л/мин из синего анодированного алюминия (300 отверстий)
	P100.INLT.50.AA	Крышка впускного отверстия P100 и RAS — 50 л/мин из зелёного анодированного алюминия (300 отверстий)
	P100.INLT.28.AA	Крышка впускного отверстия P100 и RAS — 28,3 л/мин из прозрачного анодированного алюминия (300 отверстий)
	P100.INLT.100.SS	Крышка впускного отверстия P100 и RAS — 100 л/мин из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	P100.INLT.50.SS	Крышка впускного отверстия P100 и RAS — 50 л/мин из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	P100.INLT.28.SS	Крышка впускного отверстия P100 и RAS — 28,3 л/мин из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	RAS.AA.100.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 100 л/мин. Основание и регулируемая кассета для питательной среды из анодированного алюминия 6061-T6, синяя анодированная алюминиевая крышка. Вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin.
	RAS.AA.50.###.(S OR B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 50 л/мин. Основание и регулируемая кассета для питательной среды из анодированного алюминия 6061-T6, зелёная анодированная алюминиевая крышка. Вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin.
	RAS.AA.28.3.###.(S OR B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 28,3 л/мин. Основание и регулируемая кассета для питательной среды из анодированного алюминия 6061-T6, крышка натурального цвета. Вакуумный штуцер под трубку 0,375″ или 0,500″ либо санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin.
	RAS.SS.100.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 100 л/мин, из электрополированной нержавеющей стали 316SS. В комплекте крышка впускного отверстия, вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin, тефлоновое уплотнение крышки.
	RAS.SS.50.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 50 л/мин. Основание и регулируемая кассета для питательной среды из электрополированной нержавеющей стали 316SS. Крышка впускного отверстия на 50 л/мин, вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, боковой и нижний вакуумные порты с заглушкой Delrin, тефлоновое уплотнение крышки.
	RAS.SS.28.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 28,3 л/мин, из электрополированной нержавеющей стали 316SS. Крышка впускного отверстия, вакуумный штуцер под трубку 0,375″ или 0,500″ либо санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin, тефлоновое уплотнение крышки.
	RAS.BASE.ASM.AA.###.(S or B)	Дистанционный пробоотборник воздуха — анодированный алюминий — сборка основания
	RAS.BASE.ASM.SS.###.(S or B)	P100 RAS Дистанционный пробоотборник воздуха — сборка основания — 316 SS

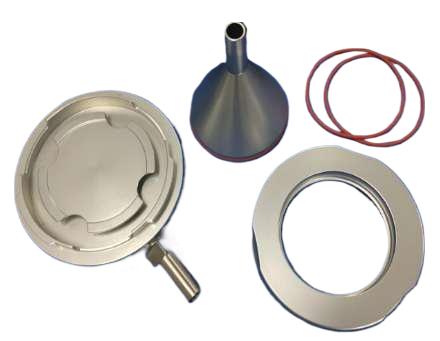

	P100.RMT.SMP.KIT	P100 — комплект переходника для дистанционного пробоотборника воздуха. Основание RAS, регулируемая кассета для питательной среды и крышка впускного отверстия открытого потока из анодированного алюминия 6061-T6. Штуцер под трубку 0,500″ из нержавеющей стали 316SS, трубка SUPERTHANE® длиной 1,5 м, насадка P100 с двумя уплотнениями, отверстие для штатива 1/4-20, тефлоновое уплотнение вакуумного порта.
	P100.INLT.LID	Крышка впускного отверстия для P100 и RAS. В комплект входят крышка из белого Delrin и силиконовое уплотнительное кольцо.
	P100.RSINLT	Переходник впускного отверстия для дистанционного пробоотборника P100. В комплект входят насадка из анодированного алюминия натурального цвета и два уплотнения.
	P100.INLET.OPEN	Крышка впускного отверстия открытого потока P100
	P100.RAS.TFLN.SEAL	Тефлоновое уплотнение для сборки RAS из 316SS, крышки впускного отверстия из 316SS и крышки впускного отверстия открытого потока P100.
	RAS.PORT.PLUG	Заглушка резьбового порта из Delrin для основания дистанционного пробоотборника воздуха (RAS)
	P100.INLET.DUAL	Крышка впускного отверстия P100 с двумя портами.
	P100.PRNTR.KIT	Комплект портативного термопринтера для P100/P100ss/R100 включает термопринтер для этикеток и бумаги P100, три рулона этикеток с чёрной меткой, один рулон бумаги, адаптер питания с тремя переходниками для вилок переменного тока, аккумуляторные батареи и кабель-переходник Ethernet–RJ45.
	P100.PRNTR.CABLE	Кабель для принтера P100
	P100.PRNTR.PWR.SPLY	Глобальный блок питания принтера P100 с вилками типов A, C/F и G
	ROLL.LABEL.BM	Терморулон этикеток для принтера V100 и P100 с обнаружением чёрной метки и отрывом. Размер рулона: 2,25 Ш × 1,25 наруж. диам. (31,75 мм) — 130 этикеток
	ROLL.PAPER.LG	Терморулон бумаги для принтера V100 и P100/R100 (большой рулон)
	P100/R100.RMTEXH.KIT	P100/P100ss/R100 — Комплект для дистанционного отвода выхлопа, включает: переходник выхлопного фильтра; 2 метра трубки с внутр. диам. 1/2 дюйма (SUPERTHANE®)
	P100.CALIB.KIT	Комплект для калибровки P100/P100ss/R100 включает массовый расходомер TSI серии 4000, модель 4045, переходник TSI P100/RAS с комплектующими, ПО EMTEK P100 и процедуру калибровки.
	P100.CMPGAS.KIT.28.3/50	Комплект для мониторинга сжатого воздуха/газа с P100, 28,3 л/мин. Включает алюминиевый переходник впускного отверстия с двумя уплотнениями, диффузор высокого давления EMTEK.HPD2 с переходниками впускного и выпускного отверстий и фильтров, двумя HEPA-фильтрами, санитарным зажимом из стали 304, прокладкой PTFE и трубкой для отбора проб длиной 30 дюймов.
	P100.CMPGAS.KIT.75/100	Комплект для мониторинга сжатого воздуха/газа с P100, 100 л/мин. Включает алюминиевый переходник впускного отверстия с двумя уплотнениями, диффузор высокого давления EMTEK.HPD2 с переходниками впускного и выпускного отверстий и фильтров, двумя HEPA-фильтрами, санитарным зажимом из стали 304, прокладкой PTFE и трубкой для отбора проб длиной 30 дюймов.
	EMTEK.HPD2.28.3/50.FILT	Диффузор высокого давления для RCG и P100, 28,3/50 л/мин, из электрополированной нержавеющей стали 316SS. Предназначен для микробиологического тестирования и проверки общего содержания частиц лазерными счётчиками. В комплекте санитарный переходник впускного отверстия, переходник выпускного отверстия, переходники фильтров, два выхлопных HEPA-фильтра, санитарный зажим и уплотнения.
	EMTEK.HPD2.75/100.FILT	Диффузор высокого давления для RCG и P100, 75/100 л/мин, из электрополированной нержавеющей стали 316SS. Предназначен для микробиологического тестирования и проверки общего содержания частиц лазерными счётчиками. В комплекте санитарный переходник впускного отверстия, переходник выпускного отверстия, переходники фильтров, два выхлопных HEPA-фильтра, санитарный зажим и уплотнения.
	HPD1 or HPD2.IN/OUT.28/50	Впускной и выпускной переходники для диффузора высокого давления, 28,3/50 л/мин, для микробиологического тестирования и TAP. Включают санитарный переходник впускного отверстия, выпускные переходники со штуцером с насечкой из электрополированной нержавеющей стали 316SS для трубок с внутренним диаметром 0,250″, 0,375″ и 0,500″, два уплотнительных кольца.
	HPD1 or HPD2.IN/OUT.100	Впускной и выпускной переходники для диффузора высокого давления, 75/100 л/мин, для микробиологического тестирования и TAP. Включают санитарный переходник впускного отверстия, выпускные переходники со штуцером с насечкой из электрополированной нержавеющей стали 316SS для трубок с внутренним диаметром 0,500″ и два уплотнительных кольца.
	SANT.BARB.250.ID.SS	Санитарный соединитель для трубки с внутренним диаметром 0,250 дюйма, из нержавеющей стали 316
	SANT.BARB.375.ID.SS	Санитарный соединитель для трубки с внутренним диаметром 0,375 дюйма, из нержавеющей стали 316
	SANT.BARB.500.ID.SS	Санитарный соединитель для трубки с внутренним диаметром 0,500 дюйма, из нержавеющей стали 316
	SANT.BARB.500.ID.AA	Санитарный соединитель для трубки с внутренним диаметром 0,500 дюйма, из алюминия.
	EMTEK.SAN.FNPT.500	Переходник с санитарного соединения 3/4" на внутреннюю трубную резьбу (FNPT) 1/2" (316SS)
	EMTEK.SAN.MNPT.500	Переходник с санитарного соединения 3/4 дюйма на наружную трубную резьбу MNPT 1/2 дюйма, 316SS
	SAN.CLMP.SS	Санитарный зажим — 25 мм/0,99" для санитарных фитингов, 304ss
	SAN.GSKT.PTFE	Санитарная прокладка из PTFE (1)
	SAN.GSKT.SLCN	Санитарная прокладка из прозрачного силикона (1)
	INLT.ADPT.ORNG.DN.147	Уплотнительное кольцо переходника впускного отверстия и крышки впускного отверстия P100 (1)
	HPD2.ORNG.DN.20	Уплотнительные кольца впускного и выпускного отверстий HPD 1 и 2 (комплект из 2)
	HPD2.ORNG.DN.13	Уплотнительные кольца переходника фильтра HPD2 (комплект из 4)
	P100.RJ45.PLUG	Заглушка порта Ethernet P100 (комплект из 4)
	USB.PLUG	Заглушка порта USB P100 и R100 (комплект из 4)
	INLT.EXH.PLUG	Заглушка впускного и выпускного отверстий (комплект из 4)
	IR.REMOTE	Инфракрасный пульт дистанционного управления на 5 каналов для V100 и P100
	EMTEK.HEPA.FILT	Выхлопной HEPA-фильтр для MICRO.HPD, EMTEK.HPD2, P100 и V100
	VAC.TUBE.375.BEV	Вакуумная трубка BEV-A-LINE XX с внутренним диаметром 3/8 дюйма. Цена указана за 1 м
	VAC.TUBE.500.BEV	Вакуумная трубка BEV-A-LINE XX для микробиологического отбора и отбора TAP, с внутренним диаметром 1/2 дюйма. Цена указана за 1 м
	VAC.TUBE.375.SUP	Вакуумная трубка SUPERTHANE® на эфирной основе для микробиологического отбора и отбора TAP. Внутренний диаметр — 3/8 дюйма, наружный диаметр — 1/2 дюйма, толщина стенки — 1/16 дюйма; цена указана за 1 м
	VAC.TUBE.500.SUP	Вакуумная трубка SUPERTHANE® на эфирной основе для микробиологического отбора и отбора TAP. Внутренний диаметр — 1/2 дюйма, наружный диаметр — 5/8 дюйма, толщина стенки — 1/16 дюйма; цена указана за 1 м
	P100.PWR.SPLY	Блок питания/зарядное устройство переменного/постоянного тока
	P100.BAT.PACK	Аккумуляторный блок P100 — сменный — 5200 мА·ч, 14,8 В, 8 элементов
