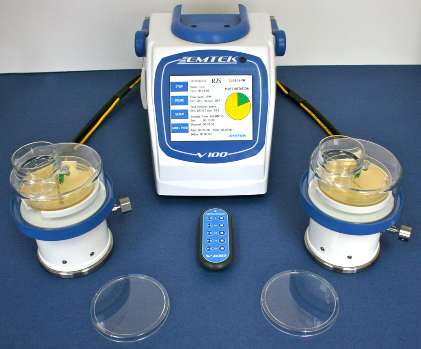

Описание Emtek V100

EMTEK V100 — контроллер для управления микробиологическим отбором проб воздуха с помощью совместимых дистанционных пробоотборников R2S, RAS и RCG. Поддерживает отбор проб с контролем массового расхода 28,3, 50 и 100 л/мин. Оснащён цветным сенсорным ЖК-дисплеем, встроенным принтером и функциями сохранения и экспорта данных.

Основные возможности

• Цветной ЖК-дисплей с сенсорным управлением и отображением процесса отбора проб.
• Настраиваемые параметры тестирования: время отбора, задержка, удержание и цикл. Предусмотрены приостановка и возобновление отбора проб.
• Встроенный принтер для печати на бумаге и этикетках с выводом ключевых параметров отбора проб.
• Сохранение данных: до 3000 записей о циклах отбора проб и до 5000 событий в журнале аудита.
• Создание и хранение до 500 участков отбора проб и до 100 программ отбора.
• Встроенные клавиатуры (ALPHA/NUMERIC/SYMBOL) для удобного ввода описаний участков, программ отбора и учётных записей.
• Управление учётными записями ADMIN/USER: до 100 объединённых учётных записей, контроль паролей и обязательный вход пользователя.
• Сигнализация о необходимости калибровки.
• Подключение через USB для калибровки, обновления прошивки и программного обеспечения, а также экспорта данных на компьютер.
• Экспорт данных с помощью программного обеспечения для ПК в виде зашифрованных PDF-отчётов и файлов CSV с данными циклов отбора и журнала аудита.
• Корпус из легко очищаемого материала Kydex™ с добавкой MICROBAN™.
• Выхлоп оснащён HEPA-фильтром 0,2 мкм.
• Специальное транспортное крепление для безопасной фиксации дистанционных пробоотборников R2S и RCG при перевозке.

Работа с дистанционными пробоотборниками. V100 поддерживает подключение совместимых головок EMTEK R2S, RAS и RCG с использованием кабелей питания и вакуумных линий. При подключении одной головки допустимая длина линий зависит от расхода: до 25 м при 28,3 л/мин, до 19 м при 50 л/мин и до 4,5 м при 100 л/мин. При использовании нескольких головок допустимые длины и конфигурация подключения зависят от расхода и типа пробоотборников. При использовании опциональных разветвителей контроллер поддерживает одновременную работу нескольких головок: до 2-х головок (R2S или RAS) при 28,3 и 50 л/мин (на расстоянии до 20 м и 12 м соответственно), или до 4-х головок RAS при 28,3 л/мин (по 12 метров каждая).

Параметры работы. Продолжительность отбора проб задаётся пользователем. Максимальное время цикла составляет до 240 минут при 28,3 л/мин, до 135 минут 50 секунд при 50 л/мин и до 76 минут 55 секунд при 100 л/мин. В каждом из этих режимов максимальный объём отбора составляет 6792 л.

Питание и габариты. Входное питание — 100–240 В переменного тока, 50/60 Гц. Габаритные размеры контроллера — 10 × 9 × 8 дюймов (Д × Ш × В), масса — около 5,44 кг. Для транспортировки предусмотрена выдвижная ручка.

Обновлённая аппаратная часть и прошивка включают функции, заявленные производителем как соответствующие требованиям 21 CFR Part 11, в том числе управление учётными записями, контроль доступа и журнал аудита.

Комплектация. Контроллер совместим с дистанционными пробоотборниками EMTEK R2S, RAS и RCG. Состав поставки, наличие ИК-пульта, кабелей, вакуумных трубок и других принадлежностей зависят от выбранного комплекта. Перед заказом необходимо уточнить комплектацию.

Дистанционный щелевой пробоотборник воздуха EMTEK R2S

Дистанционный щелевой пробоотборник воздуха EMTEK R2S предназначен для микробиологического отбора проб воздуха с использованием щелевого сопла и агара в качестве питательной среды.

• Изготовлен из алюминия и нержавеющей стали 316. Внешняя отделка: белое эпоксидное/полиэфирное покрытие.
• Прозрачная куполообразная чаша из поликарбоната с дистанционным датчиком
• Вес: 3,25 фунта
• Размеры: 5,5″ (высота) х 5″ (диаметр)
• Поворотное основание управляется шаговым двигателем
• Основание — химически обезжириваемое, куполообразная чаша/ уплотнение — автоклавируемые
• От 0-120 минут мониторинга за цикл выборки
• Возможны расширенные циклы проб (например, 120 минут)
• Параметры скорости выборки 28,3, 50 и 100 LPM (для разных типов проб требуются разные купола, как указано в манометрах с цветовой кодировкой)

Дистанционный автоклавированный пробоотборник EMTEK RAS

Дистанционный автоклавируемый пробоотборник воздуха EMTEK RAS предназначен для микробиологического отбора проб с использованием питательной среды. Конструкция предусматривает регулируемую кассету для питательной среды и сменные крышки впускного отверстия для работы при различных расходах.

• Изготовлен из анодированного алюминия 6061-T6
• Столик, регулируемый пальцами, для обеспечения правильного расстояния на входе от испытательной пластины
• Размеры: 1,75″ (высота) и 4,25 ″ (диаметр)
• Регулируемая тестовая среда
• Допускает стерилизацию в автоклаве или химическую дезинфекцию/стерилизацию
• От 0-60 минут мониторинга за цикл выборки
• Опции выборки: 28,3, 50 и 100 LPM

Дистанционный пробоотборник для сжатого газа в замкнутом пространстве EMTEK RCG

Дистанционный пробоотборник EMTEK RCG предназначен для микробиологического отбора проб в замкнутых пространствах, а также из систем сжатого воздуха и газа в соответствующих конфигурациях. Для подключения к системам сжатого воздуха и газа используется диффузор высокого давления EMTEK HPD.

• Изготовлен из алюминия / нержавеющей стали 316
• Наружная отделка из белого эпоксидно-полиэфирного покрытия
• Прозрачная куполообразная чаша из поликарбоната
• Впускное отверстие для проб из алюминия и санитарное впускное отверстие из нержавеющей стали 316L
• Санитарный хомут из нержавеющей стали 316, уплотнение, санитарный штуцер и вакуумная трубка
• Узел удерживания чаши из алюминия, нержавеющей стали 316 и трубок
• Вес: 4 фунта
• Размеры: 7,5 ″ (высота) x 5 ″ (диаметр)
• Основание химически дезинфицируемое, чашу/уплотнение можно стерилизовать в автоклаве
• Двигатель поворотного стола синхронный (R2SC) или шаговый (V100)
• От 0 до 120 минут мониторинга за цикл выборки
• Работает со скоростью отбора проб 28,3 л/мин (1 CFM) со стандартным контроллером.
• Работает со скоростью отбора проб 50 или 100 л/мин с контроллером V100.
• Для мониторинга сжатого воздуха/газа компрессора требуется диффузор высокого давления EMTEK MICRO HPD.

Вариант выборки R2S и RAS (мини FMS)

V100 может одновременно работать с двумя пробами R2S или RAS с частотой дискретизации 50 LPM и четырьмя выборками образцов R2S или RAS на 28,3 LPM. За детальной информацией обратитесь к торговому представителю.

Матрица совместимости с пробоотборниками воздуха

* RCG может использоваться для отбора проб сжатого воздуха/газа на скоростях 50 и 100 л/мин

Примечание: куполообразные чаши для выборки образцов 28.3, 50 и 100 LPM для RA и RCG могут быть приобретены отдельно.

Аксессуары для Контроллер пробоотборника воздуха Emtek V100

Фото	Модель	Описание
	RAS.TFLN.SEAL	Тефлоновое уплотнение для использования со сборкой RAS из 316SS, крышкой впускного отверстия из 316SS и крышкой впускного отверстия открытого потока на P100
	RAS.PORT.PLUG	Заглушка резьбового порта из Delrin для основания дистанционного пробоотборника воздуха (RAS)
	P100.INLT.100.AA	Крышка впускного отверстия P100 и RAS — 100 л/мин — крышка впускного отверстия из синего анодированного алюминия (300 отверстий)
	P100.INLT.50.AA	Крышка впускного отверстия P100 и RAS — 50 л/мин — крышка впускного отверстия из зелёного анодированного алюминия (300 отверстий)
	P100.INLT.28.AA	Крышка впускного отверстия P100 и RAS — 28,3 л/мин — крышка впускного отверстия из прозрачного анодированного алюминия (300 отверстий)
	P100.INLT.100.SS	Крышка впускного отверстия P100 и RAS — 100 л/мин — крышка впускного отверстия из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	P100.INLT.50.SS	Крышка впускного отверстия P100 и RAS — 50 л/мин — крышка впускного отверстия из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	P100.INLT.28.SS	Крышка впускного отверстия P100 и RAS — 28,3 л/мин — крышка впускного отверстия из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	P100.INLT.LID	Крышка впускного отверстия P100 и RAS, включает: Крышка впускного отверстия (белый Delrin); уплотнительное кольцо (силикон)

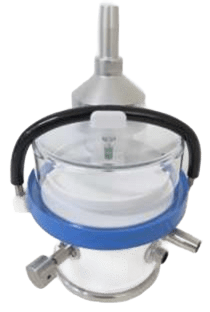

	V100.RCG.28	V100 RCG для отбора при 28,3 л/мин с куполом 28,3 л/мин. Включает основание из алюминия с белым эпоксидным/полиэфирным покрытием, силиконовое уплотнение, поликарбонатный купол с алюминиевым переходником впускного отверстия и зажимом из Delrin; предназначен только для отбора проб в замкнутом пространстве, не для отбора сжатого воздуха/газа.
	V100.RCG.50	V100 RCG для отбора при 50 л/мин с куполом 50 л/мин. Включает основание из алюминия с белым эпоксидным/полиэфирным покрытием, уплотнение из синего фторсиликона, поликарбонатный купол с алюминиевым переходником впускного отверстия и зажимом из Delrin; предназначен для отбора проб в замкнутом пространстве и сжатого воздуха/газа.
	V100.RCG.100	V100 RCG для отбора при 100 л/мин с куполом 100 л/мин. Включает основание из алюминия с белым эпоксидным/полиэфирным покрытием, уплотнение из синего фторсиликона, поликарбонатный купол с алюминиевым переходником впускного отверстия и зажимом из Delrin; предназначен для отбора проб в замкнутом пространстве и сжатого воздуха/газа.

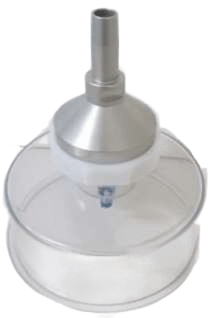

	V100.RCG.DOME.28.A	Сборка купола V100 RCG на 28,3 л/мин включает прозрачный поликарбонатный купол, алюминиевый переходник впускного отверстия со штуцером с насечкой, фиксирующее кольцо, втулку и поликарбонатный индикатор расстояния с белым/красным штифтом.
	V100.RCG.DOME.50.A	Сборка купола V100 RCG на 50 л/мин включает прозрачный поликарбонатный купол, алюминиевый переходник впускного отверстия со штуцером с насечкой, фиксирующее кольцо, втулку и поликарбонатный индикатор расстояния с зелёным/красным штифтом.
	V100.RCG.DOME.100.A	Сборка купола V100 RCG на 100 л/мин включает прозрачный поликарбонатный купол, алюминиевый переходник впускного отверстия со штуцером с насечкой, фиксирующее кольцо, втулку и поликарбонатный индикатор расстояния с синим/красным штифтом.
	V100.RCG.DOME.28	Купол V100 RCG на 28,3 л/мин (запасная часть) — прозрачный поликарбонатный купол с резьбовым патрубком для отбора проб и поликарбонатным индикатором расстояния с белым/красным штифтом.
	V100.RCG.DOME.50	Купол V100 RCG на 50 л/мин (запасная часть) — прозрачный поликарбонатный купол с резьбовым патрубком для отбора проб и поликарбонатным индикатором расстояния с зелёным/красным штифтом.
	V100.RCG.DOME.100	Купол V100 RCG на 100 л/мин (запасная часть) — прозрачный поликарбонатный купол с резьбовым патрубком для отбора проб и поликарбонатным индикатором расстояния с синим/красным штифтом.
	V100.R2S.DOME.28	Купол V100 R2S / 28,3 л/мин (запасная часть), включает: прозрачный поликарбонатный купол с резьбовым патрубком для отбора проб; поликарбонатный индикатор расстояния – БЕЛЫЙ/КРАСНЫЙ штифт
	V100.R2S.DOME.50	Купол V100 R2S / 50 л/мин (запасная часть), включает: прозрачный поликарбонатный купол с резьбовым патрубком для отбора проб; поликарбонатный индикатор расстояния – ЗЕЛЕНЫЙ/КРАСНЫЙ штифт
	V100.R2S.DOME.100	Купол V100 R2S / 100 л/мин (запасной), включает: прозрачный поликарбонатный купол с резьбовым патрубком для отбора проб; поликарбонатный индикатор расстояния – СИНИЙ/КРАСНЫЙ штифт
	IR.REMOTE	5-канальный инфракрасный пульт дистанционного управления для V100 и P100
	V100.3FT.PWRVAC	Комплект силового кабеля и вакуумной трубки V100 длиной 3 фута – с трубкой BEV-A-LINE XX® или SUPERTHANE®
	V100.12FT.PWRVAC	Комплект силового кабеля и вакуумной трубки V100 длиной 12 футов – с трубкой BEV-A-LINE XX® или SUPERTHANE®
	V100.20FT.PWRVAC	Комплект силового кабеля и вакуумной трубки V100 длиной 20 футов – с трубкой BEV-A-LINE XX® или SUPERTHANE®
	ROLL.LABEL.BM	Терморулон этикеток для принтера V100 и P100 с обнаружением чёрной метки и отрывом. Размер рулона: 2,25 Ш × 1,25 наруж. диам. (31,75 мм) — 130 этикеток
	ROLL.PAPER.LG	Терморулон бумаги для принтера V100 и P100 (большой рулон)
	V100.CALIB.KIT	Комплект для калибровки V100 включает массовый расходомер TSI серии 4000, модель 4045, приспособления для калибровки пробоотборников R2S, RCG, RAS и P100, индикатор вращения поворотного стола для R2S и RCG, ПО для калибровки EMTEK V100 с ежегодным продлением лицензии для Windows и процедуру калибровки. Для калибровки требуется сертифицированный калиброванный таймер, который в комплект не входит.

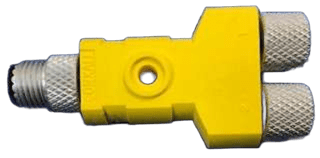

	V100.PWR.SPLIT	Разветвитель силового кабеля V100 для работы с двумя головками (R2S)

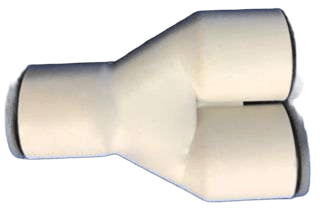

	V100.VAC.SPLIT	Разветвитель вакуумной трубки V100 для работы с двумя головками (RAS, R2S)

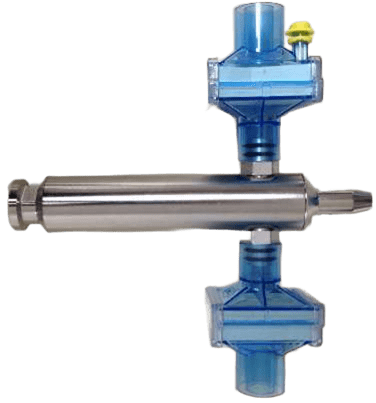

	EMTEK.HPD2.28.3/50.FILT EMTEK.HPD2.75/100.FILT	Диффузор высокого давления для RCG и P100 предназначен для микробиологического тестирования и проверки общего содержания частиц с помощью лазерных счётчиков частиц. Выпускается для расходов 28,3/50 или 75/100 л/мин, изготовлен из электрополированной нержавеющей стали 316SS и комплектуется санитарным переходником впускного отверстия, переходником выпускного отверстия, переходниками фильтров, двумя выхлопными HEPA-фильтрами, санитарным зажимом и уплотнениями.
	HPD1 или HPD2.IN/OUT.28/50	Впускной и выпускной переходники для диффузора высокого давления на 28,3/50 л/мин для микробиологического тестирования и TAP. Включают санитарный переходник впускного отверстия и выпускные переходники со штуцером с насечкой из электрополированной нержавеющей стали 316SS, ступенчатые для трубок с внутренним диаметром 0,250, 0,375 и 0,500 дюйма, а также два уплотнительных кольца.
	HPD1 или HPD2.IN/OUT.100	Впускной и выпускной переходники для диффузора высокого давления на 75/100 л/мин для микробиологического тестирования и TAP. Включают санитарный переходник впускного отверстия и выпускные переходники со штуцером с насечкой из электрополированной нержавеющей стали 316SS для трубок с внутренним диаметром 0,500 дюйма, а также два уплотнительных кольца.
	EMTEK.HEPA.FILT	Выхлопной HEPA-фильтр для MICRO.HPD, EMTEK.HPD2, P100 и V100
	VAC.TUBE.375	Вакуумная трубка BEV-A-LINE XX (за метр) / внутр. диам. 3/8 дюйма
	VAC.TUBE.500	Вакуумная трубка BEV-A-LINE XX для микробиологического отбора и отбора TAP (за метр) / внутр. диам. 1/2 дюйма
	VAC.TUBE.375.SUP	Вакуумная трубка SUPERTHANE для микробиологического отбора и отбора TAP (за метр) — внутр. диам. 3/8 дюйма × наруж. диам. 1/2 дюйма × толщина стенки 1/16 дюйма, трубка Superthane® на эфирной основе
	VAC.TUBE.500.SUP	Вакуумная трубка SUPERTHANE для микробиологического отбора и отбора TAP (за метр) — внутр. диам. 1/2 дюйма × наруж. диам. 5/8 дюйма × толщина стенки 1/16 дюйма, трубка Superthane® на эфирной основе
	SANT.BARB.250.ID.SS	Санитарный соединитель для трубки / для трубки с внутр. диам. 0,250 дюймов / нержавеющая сталь 316
	SANT.BARB.375.ID.SS	Санитарный соединитель для трубки / для трубки с внутр. диам. 0,375 дюймов / нержавеющая сталь 316
	SANT.BARB.500.ID.SS	Санитарный соединитель для трубки / для трубки с внутр. диам. 0,500 дюймов / нержавеющая сталь 316
	SANT.BARB.500.ID.AA	Санитарный соединитель для трубки / для трубки с внутр. диам. 0,500 дюйма / алюминий
	SAN.CLMP.SS	Санитарный зажим — 25 мм/0,99" для санитарных фитингов, 304ss
	SAN.GSKT.PTFE	Санитарная прокладка из PTFE (1)
	SAN.GSKT.SLCN	Санитарная прокладка из прозрачного силикона (1)
	HPD2.ORNG.DN.20	Уплотнительные кольца впускного и выпускного отверстий HPD 1 и 2 (комплект из 2)
	HPD2.ORNG.DN.13	Уплотнительные кольца переходника фильтра HPD2 (комплект из 4)
