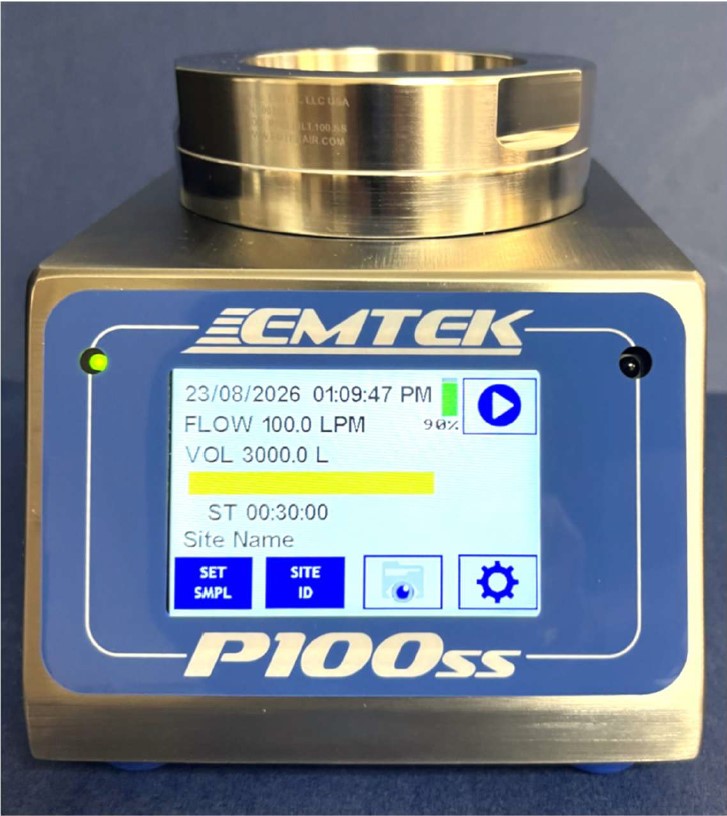

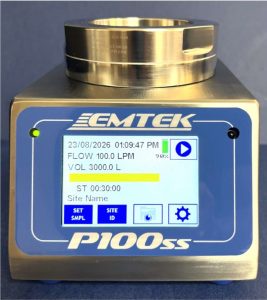

Описание EMTEK P100SS

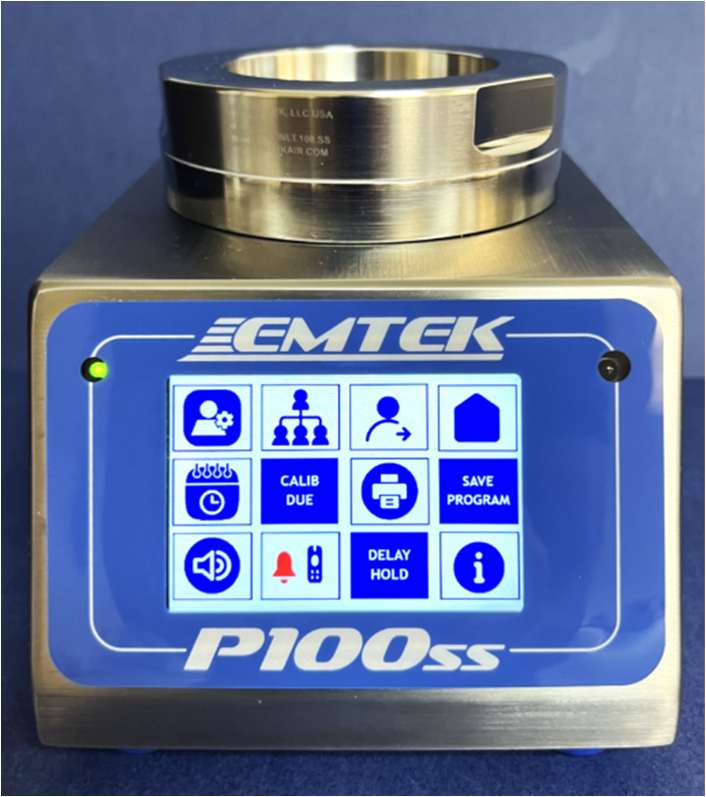

Портативный микробиологический пробоотборник воздуха EMTEK P100SS – аккумуляторное устройство, корпус которого выполнен из нержавеющей стали марки 316 (316SS), включая основание, впускное основание, камеру для фильтрующего материала и впускную крышку. Материал 316SS предпочтителен для критичных условий, например, чистых помещений классов ISO 5 или ISO 7.

Управление осуществляется через новый 3,5-дюймовый цветной сенсорный дисплей с интуитивно понятным интерфейсом и виртуальной клавиатурой. Экран служит для ввода параметров, запуска/остановки циклов, администрирования, а также отображает ключевую информацию и индикатор хода анализа. В основе работы лежит управление массовым расходом, обеспечивающее точную регулировку воздушного потока и прецизионное измерение объёма.

Ключевые особенности:

• Три скорости потока – 28,3 л/мин (1 куб. фут/мин), 50 л/мин и 100 л/мин; при 100 л/мин отбор 1 м³ занимает 10 минут. Расход автоматически регулируется запатентованной процессорной системой, калибровка по прослеживаемым эталонам через внешнее ПО, изменение через интерфейс невозможно.
• Полное соответствие стандарту 21 CFR Part 11: система разграничения прав доступа (до 100 учетных записей администратора и пользователей с парольной защитой), защищенный журнал аудита на 25 000 событий, память на 10 000 циклов отбора и экспорт данных в форматы .csv или зашифрованный PDF
• Отдельные впускные крышки с ситовым фильтром (300 отверстий, D50 < 1 мкм) для каждой скорости, каждая с датчиком расстояния. Используются стандартные 90‑мм чашки на агаре (TSA), отбираемый воздух проходит через HEPA-фильтр.
• Максимальное время активного отбора: 120 мин (при 28,3 л/мин), 60 мин (при 50 л/мин), 30 мин (при 100 л/мин). Поддерживаются начальная задержка старта и циклы «тестирование/ожидание» с отключением вентилятора в паузах. Рекомендуется валидация всех режимов для подтверждения выживаемости микроорганизмов.
• Встроенная несъемная память: 512 кБ флэш-памяти для программы, 128 кБ ОЗУ для данных, 7 МБ для хранения до 10 000 циклов отбора и 25 000 событий журнала аудита, 512 кБ EPROM для уставок калибровки.
• Данные защищены от редактирования: возможна только полная очистка, выборочное изменение параметров конкретного события невозможно.
• Система поддерживает до 100 учетных записей, 500 описаний мест и 100 программ отбора.
• Сохраняемые данные циклов: заданная/фактическая скорость и объём, время старта/окончания, параметры задержки/пауз/тестирования, тревоги, описание места, уникальный идентификатор пробы. Журнал аудита фиксирует изменения параметров, даты/времени, калибровку, IP-адресов, учётных записей, паролей, программ, описаний мест, включений/выключений и других настроек. Все данные защищены от редактирования – отдельные события не удаляются выборочно, только полная очистка.
• Вывод данных и управление: порт Ethernet 10Base‑T/100Base‑T (удалённая печать, управление с ПК через доп. ПО, калибровка) и USB (обновление прошивки, экспорт в .PDF или .CSV). Запуск/пауза/возобновление/остановка – с экрана, через ПО или ИК-пульт (дальность до 12 м, управление до 5 приборами). Настройка звуковой и визуальной сигнализации по расходу.

Дополнительные опции (поставляются отдельно): портативный термопринтер (для бумаги и самоклеящихся этикеток с выводом параметров пробы); комплект для тестирования сжатого воздуха/газа (при скоростях 28,3, 50 или 100 л/мин); горизонтальный входной патрубок для ламинарных шкафов; комплект для отвода отработанного воздуха за пределы изоляторов или линий розлива; комплект для дистанционного отбора проб; индивидуальный кейс для переноски.

Внешний вид и расположение элементов управления

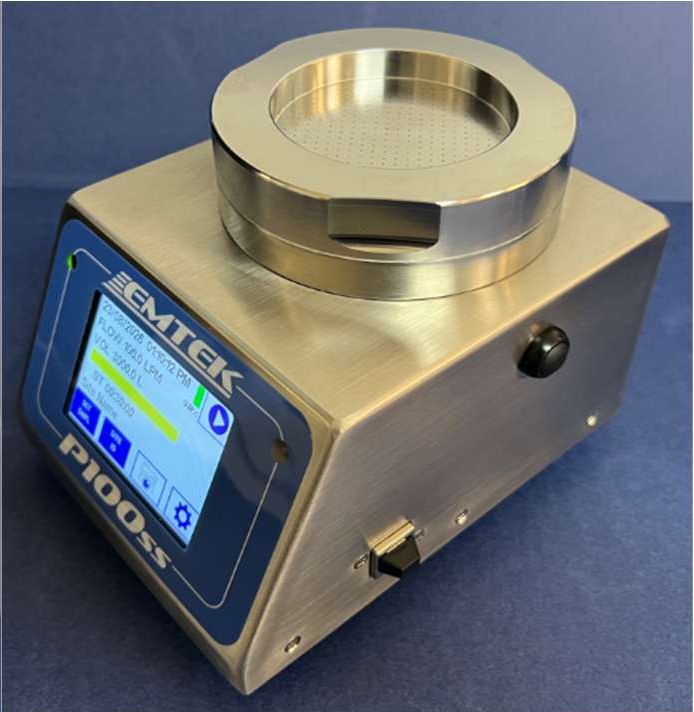

Вид спереди/сбоку P100ss

1. Крышка отверстия для ввода (на рисунке показана крышка из нерж. стали 316SS, 100 л/мин)
2. Основание отверстия для ввода (с тефлоновой прокладкой)
3. Зеленый светодиодный индикатор включения устройства (включено = горит постоянно, запуск анализа = мигает, зарядка = мигает)
4. ЖК-дисплей/сенсорный экран
5. Наклейка на ЖК-дисплей/сенсорный экран
6. Кнопка включения/выключения устройства
7. Корпус (316SS на P100ss, крышка KYDEX™ с MICROBAN™ на P100)
8. Датчик приема ИК-сигнала пульта дистанционного управления
9. Порт USB (с защитной заглушкой): вывод данных на USB-накопитель, обновление прошивки

Вид сбоку/сзади P100ss

1. Крышка входа из нержавеющей стали 316SS
2. Основание входа из нержавеющей стали 316SS с тефлоновой прокладкой
3. Кнопка включения/выключения устройства
4. Порт USB: вывод данных на USB-накопитель, обновление прошивки
5. Порт выхода HEPA: позволяет подключить удаленную вентиляционную трубку
6. Корпус (316SS на P100ss, крышка KYDEX™ с MICROBAN™ на P100)
7. Транспортная ручка
8. Порт Ethernet (P100ss с защитной резьбовой крышкой или P100 с заглушкой порта): для калибровки, подключения опционального принтера, удаленного управления с ПК
9. Порт входа постоянного тока: источник питания переменного/постоянного тока (зарядка аккумулятора, работа от сети)

Подключение зарядного устройства к P100ss (вид сбоку)

Технические характеристики EMTEK P100SS

Возможность удаленного отбора проб

Варианты удаленного подключения включают вставляемые штуцерные соединения на 0,500 дюйма и 25-миллиметровые быстроразъемные хомутовые соединения. Просто снимите крышку впускного отверстия и основание для чашек, чтобы получить доступ к порту вакуумного соединения, и вставьте нужный тип разъема. Дистанционный отбор проб с применимыми RAS может осуществляться на расстоянии до 15 м (50 футов) от P100ss при 28,3 л/мин, до ~3,7 м (12 футов) при 50 л/мин и до ~2 м (6 футов) при 100 л/мин.

Опциональные дистанционные пробоотборники RAS

• RAS поставляется из нержавеющей стали 316 («.SS.») или анодированного алюминия 6061-T6 («.AA.») со скоростями отбора проб 28,3, 50 или 100 л/мин.
• Размеры RAS: 2,125« (5,4 см) H x 4,325» (~11 см) OD / Вес: 316SS 6,25 фунтов (~2,8 кг) / ALUM 2,1 фунтов (~1 кг)
• Санитарный соединитель (316SS) 1,112« (2,8 см) H x 0,994» OD (25 мм) Санитарный фланец.
• Штуцерное соединение (316SS) 1,5« (3,8 см) L x 0,500» (~1,3 см) OD, или 1,25« (~3,2 см) x 0,375» (~1 см) OD (только для 28,3 л/мин).
• Регулируемое основание для чашек Петри с изменяемой высотой для размещения 15-40 мл 90-миллиметровых тестовых пластин RAS может использоваться как с боковым, так и с нижним вакуумным портом, а также с сантехническим или колючим соединителем.

Артикулы (P/N) следующие: RAS.AA.100.500, RAS.AA.28.500, P100.RAS.SS.28.500, RAS.SS.100.500. Для санитарного соединения добавьте «.SNT» вместо «.500», а также «B» или «S» для обозначения нижнего или бокового расположения при монтаже, например: RAS.SS.100.SNTB. Крышка впускного отверстия P100ss или P100 может использоваться на дистанционном основании RAS для снижения затрат (RAS.BASE.ASM.SS.500 или RAS.BASE.ASM.500).

Комплектация EMTEK P100SS

В комплект входит (P/N: P100ss.PACK)

• Пробоотборник микробного воздуха P100ss (компоненты из 316SS)
• Крышка впускного отверстия из 316SS с выбором скорости потока: 28,3 л/мин, 50 л/мин или 100 л/мин
• ИК-пульт дистанционного управления / 5 каналов (пуск/пауза/стоп)
• Крышка впускного отверстия и набор портов и штекеров (USB, RJ45, входной/ выходной штекер)
• Руководство пользователя и сопутствующая документация (на 1 USB-накопителе объемом 8 Гб)
• Источник питания переменного/постоянного тока/зарядное устройство
• Калибровка с прослеживаемостью NIST и сертификат
• Стандартная 2-летняя гарантия
• Шаблон проверки IQ/OQ/PQ
• Жесткий транспортировочный кейс с пенопластовыми вставкам

Аксессуары для EMTEK P100SS

Дополнительные компоненты

1. Дополнительные крышки впускного отверстия: 28,3, 50 и/или 100 л/мин из анодированного алюминия (AA) (1a) или нержавеющей стали 316SS (1b)
2. Комплект портативного принтера
3. Горизонтальный патрубок входа (с 3 уплотнительными кольцами)
4. Комплект для отбора проб сжатого воздуха/газа (100 л/мин): микробиологический фильтр HPD на 100 л/мин (из нержавеющей стали 316 с электрополированной поверхностью), входной переходник P100 (с 3 уплотнительными кольцами), выпускные фильтры HEPA (2 шт.), санитарный хомут/прокладка (нержавеющая сталь 304/PTFE), трубка с внутренним диаметром ½ дюйма (30 дюймов)

Также для заказа доступен переносной комплект для удалённого отбора проб в сжатых газах на базе Emtek P100/P100SS — эксклюзивно в компании «ОЛИЛ».

Дополнительные аксессуары

P100ss поставляется в комплекте с кейсом для переноски. Кейс имеет специальные вырезы во вставке, которые обеспечивают надежную фиксацию при транспортировке и отправке.  Вставка вмещает все стандартные компоненты -P100ss, а также один комплект дополнительных аксессуаров. Если заказаны как термопринтер, так и комплект для отбора проб сжатого воздуха/газа, один из них будет доставлен в дополнительной упаковке вместе с основной поставкой.

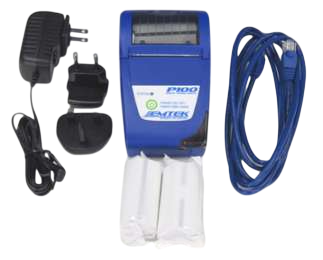

Комплект портативного принтера (P/N P100.PRNT.KIT)

• Термопринтер
• Рулоны этикеток для принтера (2)
• Соединительный кабель
• Зарядное устройство для принтера

Дополнительный комплект термопринтера для бумаги/этикеток P100

Комплект для сжатого воздуха/газа (P/N P100.CMPGAS.KIT)

1. EMTEK MICRO HPD (высоконапорный диффузор)
   • A – Выхлопные фильтры
   • B – Санитарный входной переходник (100 или 28,3 л/мин) (от точки отбора сжатого воздуха/газа)
   • C – Резьбовой патрубок на выходе (100 или 28,3 л/мин) (к P100/P100ss)
   • D – Корпус Micro HPD
2. Санитарный хомут / уплотнение
3. Трубка с внутренним диаметром 0,500 дюйма (30 дюймов, 0,75 м)
4. Переходник для крышки входа P100/P100ss (с уплотнительным кольцом)
5. Санитарные уплотнения (2)
6. Дополнительные уплотнительные кольца

Аксессуары для EMTEK P100SS

Фото	Модель	Описание
	P100.HRZINLT	Насадка для отбора проб в горизонтальном потоке

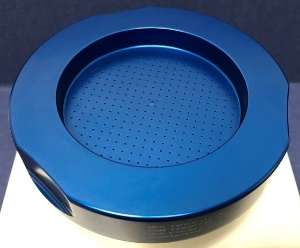

	P100.INLT.100.AA	Крышка впускного отверстия P100 и RAS — 100 л/мин из синего анодированного алюминия (300 отверстий)

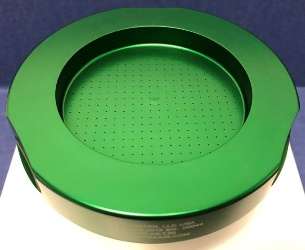

	P100.INLT.50.AA	Крышка впускного отверстия P100 и RAS — 50 л/мин из зелёного анодированного алюминия (300 отверстий)
	P100.INLT.28.AA	Крышка впускного отверстия P100 и RAS — 28,3 л/мин из прозрачного анодированного алюминия (300 отверстий)

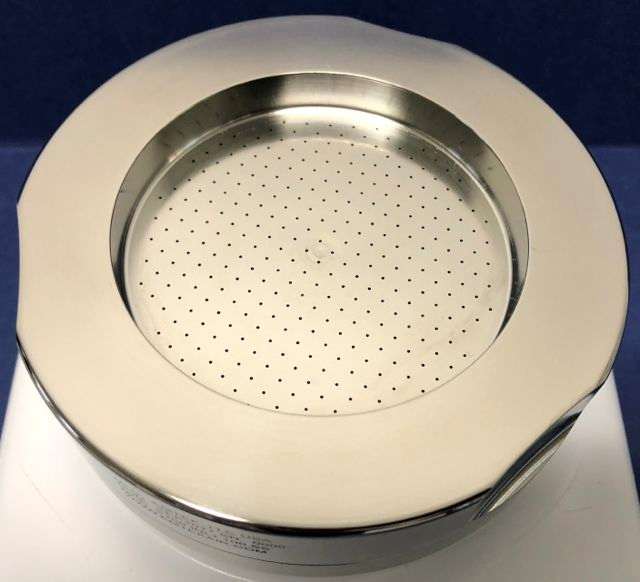

	P100.INLT.100.SS	Крышка впускного отверстия P100 и RAS — 100 л/мин из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	P100.INLT.50.SS	Крышка впускного отверстия P100 и RAS — 50 л/мин из нерж. стали 316 с электрохимической полировкой (300 отверстий)
	P100.INLT.28.SS	Крышка впускного отверстия P100 и RAS — 28,3 л/мин из нерж. стали 316 с электрохимической полировкой (300 отверстий)

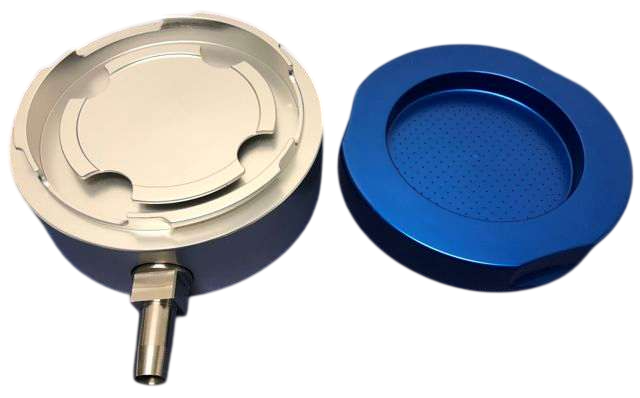

	RAS.AA.100.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 100 л/мин. Основание и регулируемая кассета для питательной среды из анодированного алюминия 6061-T6, синяя анодированная алюминиевая крышка. Вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin.

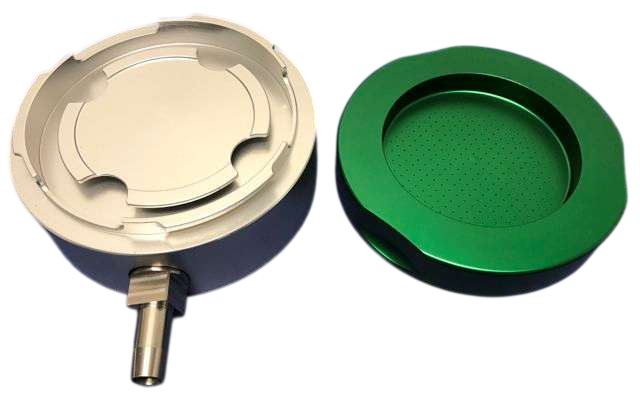

	RAS.AA.50.###.(S OR B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 50 л/мин. Основание и регулируемая кассета для питательной среды из анодированного алюминия 6061-T6, зелёная анодированная алюминиевая крышка. Вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin.

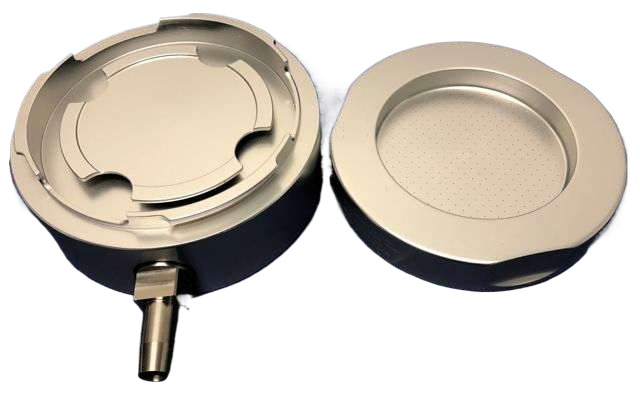

	RAS.AA.28.3.###.(S OR B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 28,3 л/мин. Основание и регулируемая кассета для питательной среды из анодированного алюминия 6061-T6, крышка натурального цвета. Вакуумный штуцер под трубку 0,375″ или 0,500″ либо санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin.

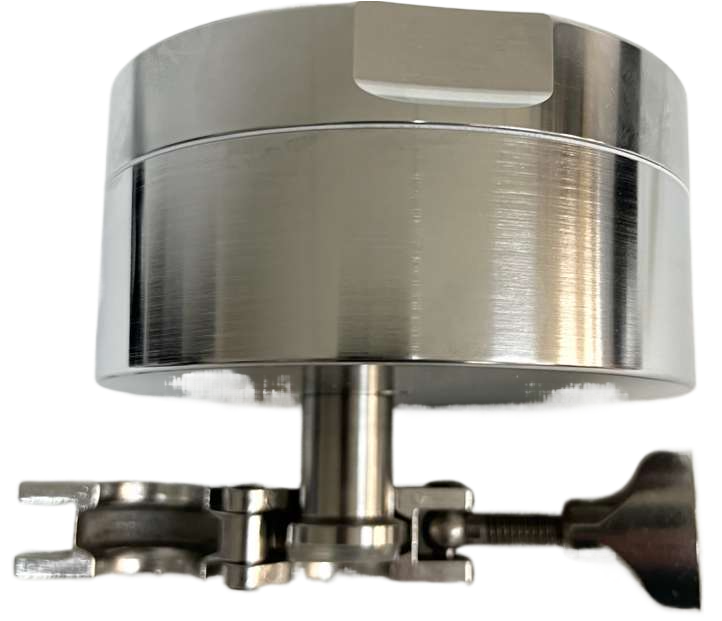

	RAS.SS.100.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 100 л/мин, из электрополированной нержавеющей стали 316SS. В комплекте крышка впускного отверстия, вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin, тефлоновое уплотнение крышки.
	RAS.SS.50.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 50 л/мин. Основание и регулируемая кассета для питательной среды из электрополированной нержавеющей стали 316SS. Крышка впускного отверстия на 50 л/мин, вакуумный штуцер под трубку 0,500″ или санитарный разъём 316SS, боковой и нижний вакуумные порты с заглушкой Delrin, тефлоновое уплотнение крышки.
	RAS.SS.28.###.(S or B)	Дистанционный пробоотборник воздуха RAS для P100/R100/V100, 28,3 л/мин, из электрополированной нержавеющей стали 316SS. Крышка впускного отверстия, вакуумный штуцер под трубку 0,375″ или 0,500″ либо санитарный разъём 316SS, отверстие для штатива 1/4-20, боковой и нижний вакуумные порты с заглушкой Delrin, тефлоновое уплотнение крышки.

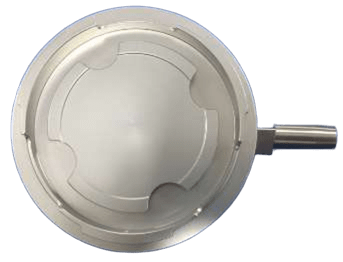

	RAS.BASE.ASM.AA.###.(S or B)	Дистанционный пробоотборник воздуха — анодированный алюминий — сборка основания
	RAS.BASE.ASM.SS.###.(S or B)	P100 RAS Дистанционный пробоотборник воздуха — сборка основания — 316 SS

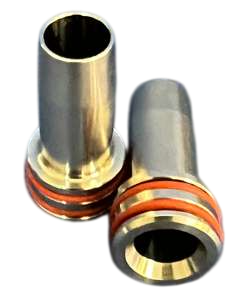

	P100ss.BRB.FIT	P100ss/P100* — штуцер с насечкой для дистанционного отбора, наруж. диам. 0,500″, для впускного отверстия вентилятора P100ss, под трубку 0,500″: 316SS, двойные уплотнительные кольца + 2 запасных.

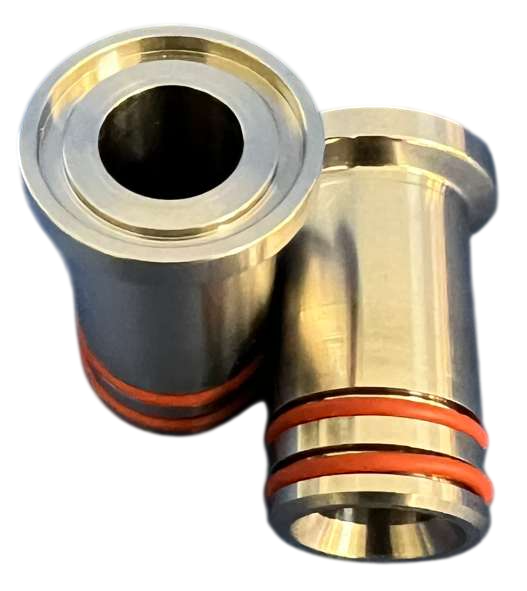

	P100ss.SNT.FIT	P100ss/P100* — санитарное соединение 25 мм для дистанционного отбора, для впускного отверстия вентилятора P100ss, под трубку внутр. диам. 0,500″: 316SS, двойные уплотнительные кольца + 2 запасных.
	P100.INLT.LID	Крышка впускного отверстия для P100 и RAS. В комплект входят крышка из белого Delrin и силиконовое уплотнительное кольцо.

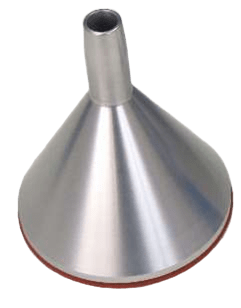

	P100.RSINLT	Переходник впускного отверстия для дистанционного пробоотборника P100. В комплект входят насадка из анодированного алюминия натурального цвета и два уплотнения.

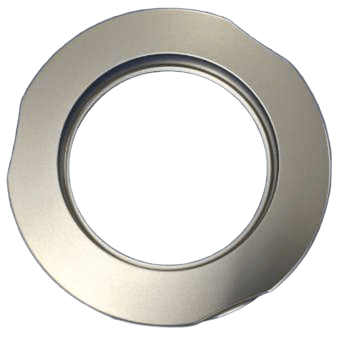

	P100.INLET.OPEN	Крышка впускного отверстия открытого потока P100

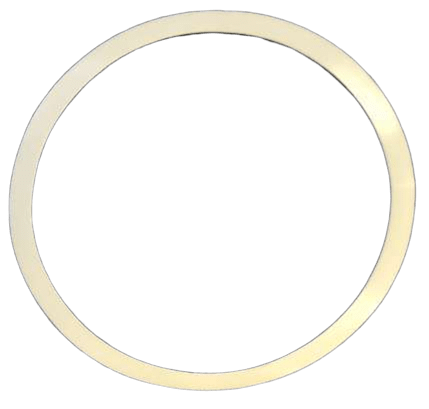

	P100.RAS.TFLN.SEAL	Тефлоновое уплотнение для сборки RAS из 316SS, крышки впускного отверстия из 316SS и крышки впускного отверстия открытого потока P100.

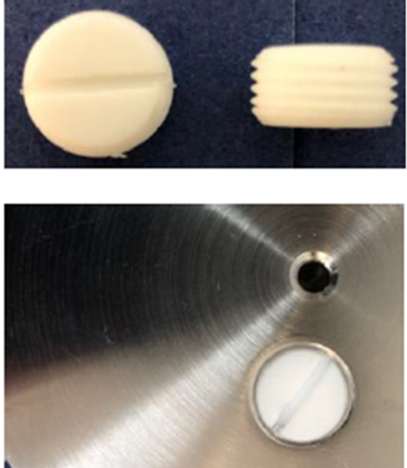

	RAS.PORT.PLUG	Заглушка резьбового порта из Delrin для основания дистанционного пробоотборника воздуха (RAS)

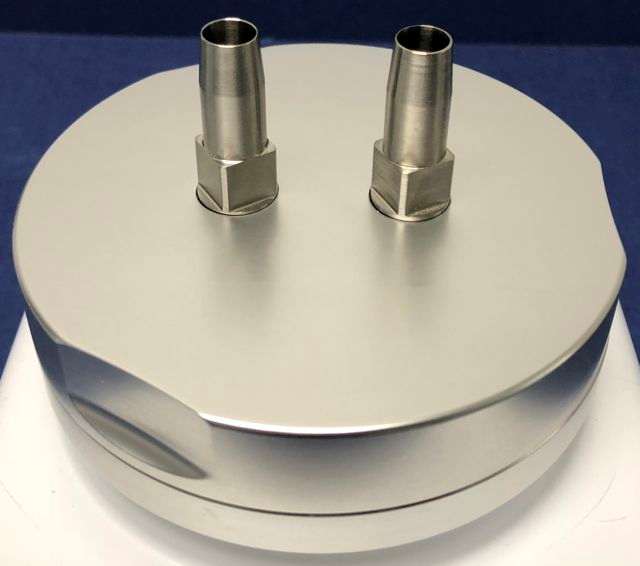

	P100.INLET.DUAL	Крышка впускного отверстия P100 с двумя портами.
	P100.PRNTR.KIT	Комплект портативного термопринтера для P100/P100ss/R100 включает термопринтер для этикеток и бумаги P100, три рулона этикеток с чёрной меткой, один рулон бумаги, адаптер питания с тремя переходниками для вилок переменного тока, аккумуляторные батареи и кабель-переходник Ethernet–RJ45.

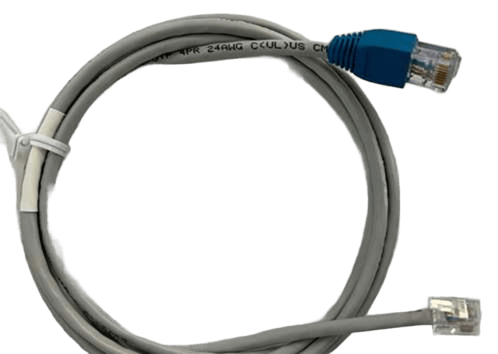

	P100.PRNTR.CABLE	Кабель для принтера P100

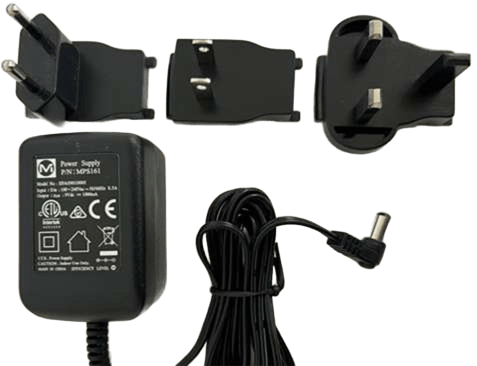

	P100.PRNTR.PWR.SPLY	Глобальный блок питания принтера P100 с вилками типов A, C/F и G
	ROLL.LABEL.BM	Терморулон этикеток для принтера V100 и P100 с обнаружением чёрной метки и отрывом. Размер рулона: 2,25 Ш × 1,25 наруж. диам. (31,75 мм) — 130 этикеток
	ROLL.PAPER.LG	Терморулон бумаги для принтера V100 и P100/R100 (большой рулон)
	P100/R100.RMTEXH.KIT	P100/P100ss/R100 — Комплект для дистанционного отвода выхлопа, включает: переходник выхлопного фильтра; 2 метра трубки с внутр. диам. 1/2 дюйма (SUPERTHANE®)

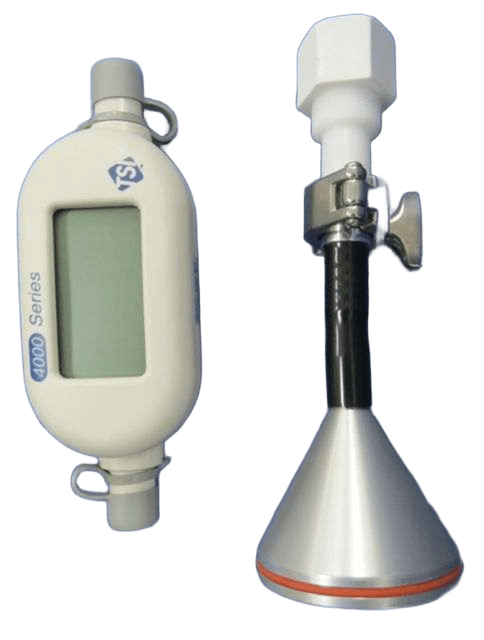

	P100.CALIB.KIT	Комплект для калибровки P100/P100ss/R100 включает массовый расходомер TSI серии 4000, модель 4045, переходник TSI P100/RAS с комплектующими, ПО EMTEK P100 и процедуру калибровки.

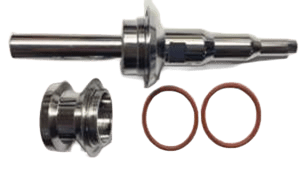

	HPD1 or HPD2.IN/OUT.28/50	Впускной и выпускной переходники для диффузора высокого давления, 28,3/50 л/мин, для микробиологического тестирования и TAP. Включают санитарный переходник впускного отверстия, выпускные переходники со штуцером с насечкой из электрополированной нержавеющей стали 316SS для трубок с внутренним диаметром 0,250″, 0,375″ и 0,500″, два уплотнительных кольца.
	HPD1 or HPD2.IN/OUT.100	Впускной и выпускной переходники для диффузора высокого давления, 75/100 л/мин, для микробиологического тестирования и TAP. Включают санитарный переходник впускного отверстия, выпускные переходники со штуцером с насечкой из электрополированной нержавеющей стали 316SS для трубок с внутренним диаметром 0,500″ и два уплотнительных кольца.

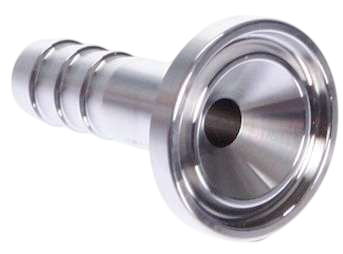

	SANT.BARB.250.ID.SS	Санитарный соединитель для трубки с внутренним диаметром 0,250 дюйма, из нержавеющей стали 316
	SANT.BARB.375.ID.SS	Санитарный соединитель для трубки с внутренним диаметром 0,375 дюйма, из нержавеющей стали 316
	SANT.BARB.500.ID.SS	Санитарный соединитель для трубки с внутренним диаметром 0,500 дюйма, из нержавеющей стали 316

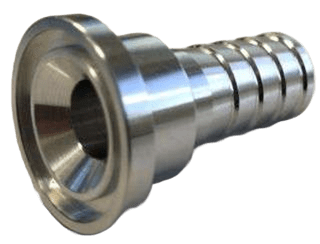

	SANT.BARB.500.ID.AA	Санитарный соединитель для трубки с внутренним диаметром 0,500 дюйма, из алюминия.
	EMTEK.SAN.FNPT.500	Переходник с санитарного соединения 3/4" на внутреннюю трубную резьбу (FNPT) 1/2" (316SS)
	EMTEK.SAN.MNPT.500	Переходник с санитарного соединения 3/4 дюйма на наружную трубную резьбу MNPT 1/2 дюйма, 316SS

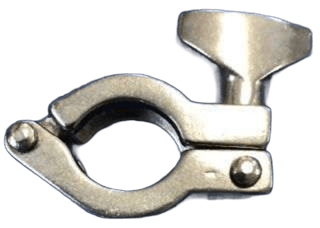

	SAN.CLMP.SS	Санитарный зажим — 25 мм/0,99" для санитарных фитингов, 304ss

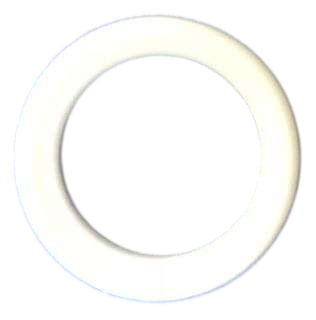

	SAN.GSKT.PTFE	Санитарная прокладка из PTFE (1)

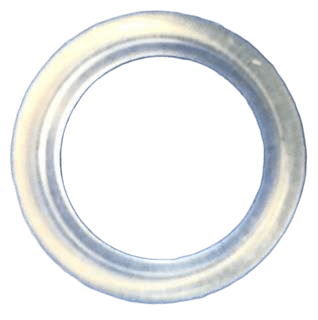

	SAN.GSKT.SLCN	Санитарная прокладка из прозрачного силикона (1)
	INLT.ADPT.ORNG.DN.147	Уплотнительное кольцо переходника впускного отверстия и крышки впускного отверстия P100 (1)

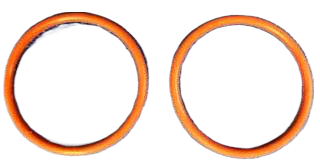

	HPD2.ORNG.DN.20	Уплотнительные кольца впускного и выпускного отверстий HPD 1 и 2 (комплект из 2)

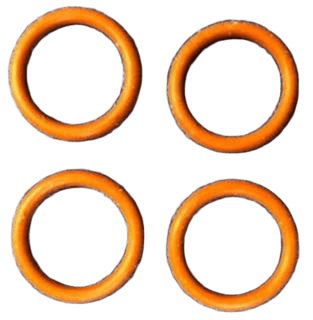

	HPD2.ORNG.DN.13	Уплотнительные кольца переходника фильтра HPD2 (комплект из 4)

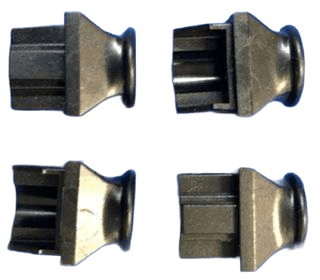

	P100.RJ45.PLUG	Заглушка порта Ethernet P100 (комплект из 4)

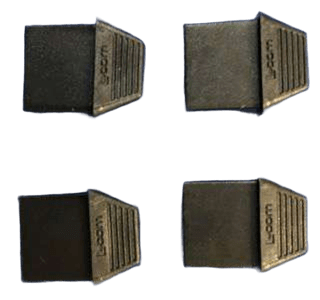

	USB.PLUG	Заглушка порта USB P100 и R100 (комплект из 4)

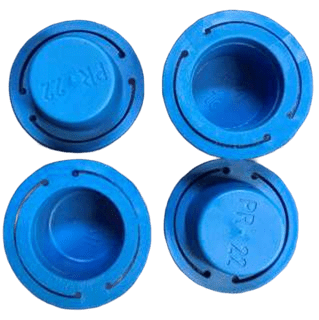

	INLT.EXH.PLUG	Заглушка впускного и выпускного отверстий (комплект из 4)
	IR.REMOTE	Инфракрасный пульт дистанционного управления на 5 каналов для V100 и P100
	EMTEK.HEPA.FILT	Выхлопной HEPA-фильтр для MICRO.HPD, EMTEK.HPD2, P100 и V100
	VAC.TUBE.375.BEV	Вакуумная трубка BEV-A-LINE XX с внутренним диаметром 3/8 дюйма. Цена указана за 1 м
	VAC.TUBE.500.BEV	Вакуумная трубка BEV-A-LINE XX для микробиологического отбора и отбора TAP, с внутренним диаметром 1/2 дюйма. Цена указана за 1 м
	VAC.TUBE.375.SUP	Вакуумная трубка SUPERTHANE® на эфирной основе для микробиологического отбора и отбора TAP. Внутренний диаметр — 3/8 дюйма, наружный диаметр — 1/2 дюйма, толщина стенки — 1/16 дюйма; цена указана за 1 м
	VAC.TUBE.500.SUP	Вакуумная трубка SUPERTHANE® на эфирной основе для микробиологического отбора и отбора TAP. Внутренний диаметр — 1/2 дюйма, наружный диаметр — 5/8 дюйма, толщина стенки — 1/16 дюйма; цена указана за 1 м
	P100.PWR.SPLY	Блок питания/зарядное устройство переменного/постоянного тока

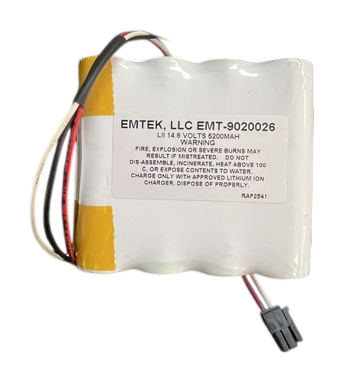

	P100.BAT.PACK	Аккумуляторный блок P100 — сменный — 5200 мА·ч, 14,8 В, 8 элементов
