Термопары для мониторинга перегретого пара на выходе из котлов серии Е и сетевой воды в теплообменниках ПСГ/ПСВ

Для контроля температуры перегретого пара на выходе из паровых котлов серии Е и сетевой воды в теплообменниках ПСГ/ПСВ, работающих при давлении до 1,6 МПа в условиях повышенной влажности и химически активной среды (хлориды, кислород), компания ОЛИЛ изготовила коррозионностойкие термопары TTKU-1-(KU16/26-WDK-3,2-120-180-К) типа К в индивидуальном исполнении.

Задача проекта

Обеспечить надежный мониторинг температуры перегретого пара на выходе из котлов и температуры сетевой воды в теплообменных аппаратах. Необходимо исключить погрешности измерения, вызванные химически активной средой (наличием хлоридов и кислорода), и обеспечить стабильную работу систем автоматического регулирования горения в топке котла. Требовалось поставить датчики, конструкция которых выдерживает давление до 1,6 МПа и полностью соответствует фланцевым соединениям существующих трубопроводов.

Условия эксплуатации

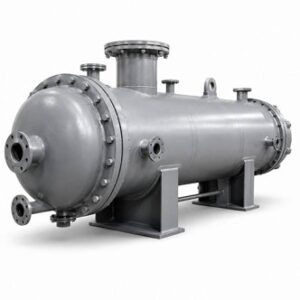

• Паровые котлы серии Е, подогреватели сетевой воды (ПСВ) и горизонтальные кожухотрубные теплообменники ПСГ.
• Температурный диапазон от +100 до +450 °C.
• Среда применения. Водяной пар высокого давления, конденсат, сетевая вода с примесями антикоррозийных присадок; продукты сгорания топлива (дымовые газы). Среда не является критически агрессивной, но обладает высокой влажностью и склонностью к образованию накипи на элементах арматуры.
• Установка непосредственно в импульсные трубки через бобышки или напрямую в корпус теплообменника. Датчик должен иметь штуцерное соединение и герметичную головку со степенью защиты IP65 для защиты от возможного попадания влаги при продувках дренажа.
• Устойчивость к гидроударам при заполнении системы, вибрациям от работы насосного оборудования и длительный срок службы без необходимости чистки защитного чехла.

Выбранное решение

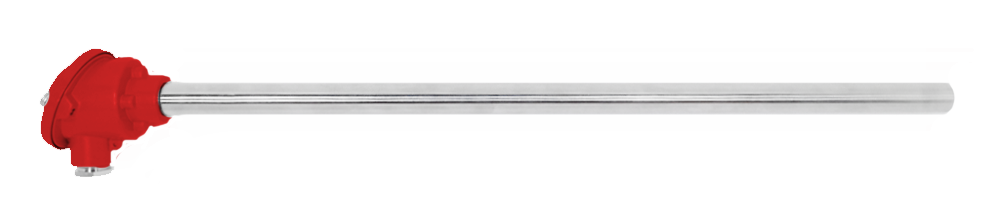

На базе серийной модели TTKU-1 типа К (хромель-алюмель) спроектирован датчик температуры TTKU-1-(KU16/26-WDK-3,2-120-180-К):

• Тип чувствительного элемента: Тип К (NiCr-Ni / Хромель-Алюмель), класс точности 2. Универсальный выбор для мониторинга высокотемпературных процессов нагрева теплоносителей в энергетике.
• Защитная арматура: Нестандартная длина монтажной части (L = 120 мм) и исполнение защитного чехла из нержавеющей стали. Выбор молибденсодержащей стали обусловлен необходимостью противостоять точечной коррозии в условиях контакта с водой, насыщенной кислородом.
• Конструкция спая: Изолированный рабочий спай. Данное решение исключает влияние блуждающих токов от мощных питательных насосов на показания контроллера горелки.
• Монтажные элементы: Исполнение с неподвижным штуцером и уплотнительной прокладкой из меди. Это обеспечило полную герметичность врезки в паровой тракт котла без применения дополнительных сварочных работ на объекте заказчика.

Результат

• Обеспечена точная работа автоматики безопасности и регулирования котлов. Исключены аварийные остановки («ложные срабатывания») по температуре перегрева пара благодаря отсутствию инерционности и дрейфа датчика.
• Повышен КПД теплообменных аппаратов за счет точной настройки температурных уставок или режимов.
• Благодаря идентичности резьбы и длин установка прошла без слива всей системы — только локальной порции теплоносителя.
• Использование уплотнения «металл-металл» предотвращает протечки пара, характерные для старых датчиков с изношенными резиновыми прокладками.

Датчики температуры разработаны с нестандартной геометрией защитной арматуры и монтажными размерами под конкретные посадочные места паровых котлов ДЕ2432, эксплуатируемых на производственной площадке заказчика, что позволило интегрировать систему точного температурного контроля без доработки узлов оборудования.

Заказывая термопары в компании ОЛИЛ, вы получаете индивидуально спроектированное решение: мы изготовили коррозионностойкие датчики TTKU-1 с нестандартной геометрией и медными прокладками, которые обеспечили абсолютную герметичность парового тракта при давлении 1,6 МПа без сварочных работ и позволили интегрировать систему контроля без доработки узлов оборудования. Благодаря изолированному спаю класса точности 2 наши приборы исключили влияние блуждающих токов на автоматику горения, что помогло предприятию избавиться от ложных аварийных остановок котлов и повысить КПД теплообменников за счет точной настройки температурных уставок или режимов.
