Датчик температуры для лабораторного реактора высокого давления ARTI

Для лабораторных реакторов высокого давления ARTI (до 300 бар, до +300 °C) потребовался датчик температуры Pt1000, который влезает в штатную бобышку крышки, не ловит наводки от магнитной мешалки и быстро отслеживает экзотермику. Специально для автоклавов ARTI компания «ОЛИЛ» изготовила термопреобразователи сопротивления TOPE-361-200-3-Pt1000-Ws-B-3-1,5 м.

Заказчик — ООО «СИНЭКС», производитель лабораторного, аналитического и испытательного оборудование широкого спектра назначения для исследовательских, научных, учебных организаций и производственных компаний самых различных отраслей промышленности.

Задача проекта

Обеспечить точный контроль температуры внутри лабораторных автоклавов высокого давления ARTI во время проведения химических синтезов. Необходимо было исключить влияние электромагнитных помех от магнитных мешалок на показания контроллера и обеспечить герметичность узла ввода датчика при рабочем давлении системы до 300 бар без остановки процесса.

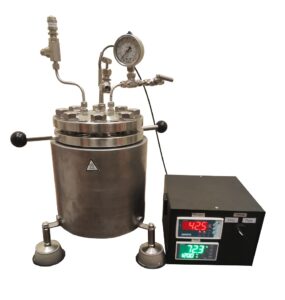

Стальные реакторы высокого давления ARTI

Условия эксплуатации

Температура среды от +100 до +300 °C.

Давление до 300 бар (30 МПа) согласно спецификации реакторов ARTI.

Среда применения: агрессивные химические реагенты, органические растворители, кислоты; наличие тефлоновых вкладышей, исключающих коррозию арматуры.

Механика: Постоянное вращение мощной магнитной мешалки, вызывающее микровибрации; циклический нагрев и охлаждение рубашки термостатом.

Монтаж: Установка через штатную бобышку крышки реактора с требованием компактности чувствительного элемента для исключения застойных зон перемешивания.

Выбранное решение

На базе серийной модели TOPE-361 спроектирован датчик индивидуального исполнения TOPE-361-200-3-Pt1000-Ws-B-3-1,5 м:

Чувствительный элемент: Pt1000 класса точности B. Высокий номинал сопротивления обеспечил стабильный сигнал в условиях сильных наводок от магнитной муфты привода.

Арматура: Защитный чехол из стали 1.4541 диаметром всего 3 мм и длиной 200 мм.

Конструкция спая: Изолированный рабочий спай для полной гальванической развязки цепи измерения от заземленного корпуса реактора.

Кабель: Вывод Ws (стекловолокно в металлической оплетке) длиной 1,5 метра с высокой стойкостью к истиранию о грани технологических лючков.

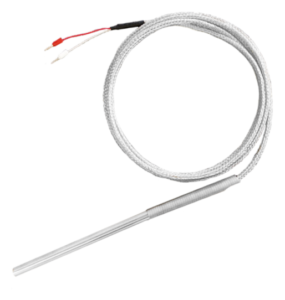

Датчик температуры TOPE-361-200-3-Pt1000-Ws-B-3-1,5 м для лабораторного реактора высокого давления ARTI

Результат

Обеспечена стабильность каталитических процессов: отсутствие дрейфа показаний Pt1000 позволило поддерживать температурный профиль реакции с точностью до градуса, что критично для выхода целевого продукта.

Исключены ложные срабатывания систем аварийного сброса давления благодаря чистой сигнальной линии, свободной от шумов магнитной мешалки.

Монтаж выполнен без дегерметизации основного объема реактора — тонкий зонд прошел сквозь уплотнительную прокладку крышки ARTI без необходимости замены дорогостоящих тефлоновых вставок.

Повышена общая безопасность лаборатории за счет надежного мониторинга экзотермических реакций под высоким давлением.

Компания ОЛИЛ предлагает не типовые датчики, а инженерные решения под реальные производственные задачи. Установка датчиков температуры TOPE-361-200-3-Pt1000-Ws-B-3-1,5 м позволила исключить дефекты укупорки и увеличить межсервисный интервал обслуживания лабораторных автоклавов высокого давления ARTI.

Автор: Дмитрий Савченков

Специалист по контролю температуры и давления

+7 (495) 543 88 54, доб. 119 nf@olil.ru
