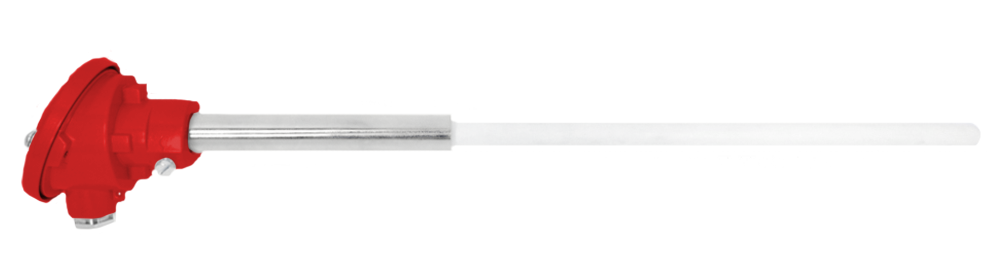

Для контроля температуры дымовых газов после камеры дожига инсинератора HURIKAN 1000 подобрана и изготовлена термопара TTSCC-22-799-15-150-300-2-0.5 типа S ТПП с двойной керамической оболочкой из корунда 799 - российского производства ОЛИЛ.
Инсинератор HURIKAN 1000 реализует двухстадийный процесс термического обезвреживания отходов: первичное сжигание в основной камере и дожигание остаточных горючих компонентов в камере дожига.
Точка контроля температуры сразу после камеры дожига - одна из ключевых для процесса в целом, а не просто локальный замер:
Таким образом, термопара в этой точке - элемент контроля технологического процесса и экологической безопасности предприятия, а не просто датчик температуры.
Термопара работает в дымовом потоке после камеры дожига, где присутствуют:
Для такой точки измерения недостаточно подобрать термопару только по температурному диапазону - нужно учитывать совместную работу термоэлемента, защитной оболочки и конструкции датчика в целом.
Подобрана термопара TTSCC-22-799-15-150-300-2-0.5:
Тип термоэлемента. Термопары типа K при температурах порядка 1200 °C уже работают у верхней границы применения. Тип B держит до 1800 °C, но для этой задачи такой запас избыточен. Тип S закрывает диапазон 0-1600 °C - стабильно и с точностью, достаточной для этой технологической точки.
Материал оболочки. Для термоэлемента типа S с проволокой 0,5 мм муллит 610 держит рабочую температуру до 1400 °C, корунд 799 - до 1600 °C. При рабочей температуре процесса до 1300 °C муллит оставляет минимальный запас, поэтому выбран корунд 799.
Конструкция оболочки. Термопреобразователь имеет двойную керамическую оболочку - наружную и внутреннюю. Наружная принимает воздействие газового потока и твёрдых частиц, внутренняя защищает термоэлемент.
В результате инсинератор HURIKAN 1000 получил в критичной для процесса точке - перед системой газоочистки - термопару TTSCC-22-799-15-150-300-2-0.5, устойчиво работающую в реальных условиях дымохода, а не только в паспортных. Это позволяет вовремя фиксировать отклонения теплового режима, не допускать перегрузки газоочистки по температуре и формировать достоверные данные для отчётности по экологическим нормативам.
Если требуется термопара для дымоходов инсинераторов серии HURIKAN или нужно разработать исполнение под конкретные условия эксплуатации, специалисты компании ОЛИЛ помогут подобрать конструкцию датчика с учётом параметров оборудования и процесса измерения.
