Датчик давления OMEGA PX409 — высокоточное пьезорезистивное устройство для измерения избыточного и абсолютного давления. Диапазоны от 10 дюймов вод. ст. до 5000 psi (от 25 мбар до 345 бар). Точность ±0,08 % BSL, стабильность ±0,1 % за год, 5-точечная калибровка NIST.
Производитель OMEGA, модель PX409
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
Розничная цена от 181 220 рублей
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Датчик давления PX409 — это высокоточное прецизионное устройство, предназначенное для измерения избыточного, абсолютного, дифференциального, вакуумметрического, комбинированного и барометрического давления в диапазонах от 10 дюймов вод. ст. до 5000 psi (от 25 мбар до 345 бар).
В основе датчика лежит пьезорезистивная твердотельная технология с тензорезисторами, молекулярно внедрёнными в высокостабильную кремниевую пластину. Кристалл с полным тензомостом размещён в герметичной камере с масляным заполнением и защищён мембраной из нержавеющей стали. Конструкция предусматривает вторичную герметизацию рабочей жидкости на случай разрыва мембраны, что значительно повышает надёжность в критических применениях. Благодаря цифровому картированию температурных, давленческих и выходных характеристик в сочетании с заказной БИС обеспечивается динамическая температурная компенсация во всём рабочем диапазоне.
Ключевые преимущества:
Варианты исполнения:
Опционально доступны искробезопасное исполнение и сертификация CSA.
Пьезорезистивные датчики OMEGA имеют подтверждённую репутацию в высокопроизводительных коммерческих и аэрокосмических приложениях на протяжении более 25 лет. Серия PX409 предназначена для применения в аэрокосмической, автомобильной, испытательной и промышленной отраслях.
На современных производственных мощностях автоматизированное испытательное оборудование подвергает 100 % датчиков циклическим воздействиям давления и температуры, после чего каждый датчик калибруется с использованием оборудования сверхвысокой точности. Наиболее популярные диапазоны и конфигурации имеются на складе для немедленной отгрузки; срок поставки всех остальных, как правило, очень короткий.
PX409 — профессиональное решение для ответственных применений, где требуются максимальная точность, стабильность и надёжность в широком диапазоне температур и давлений.
Общие технические характеристики
Манометрическое и абсолютное давление
| Соответствие требованиям | RoHS |
| Минимальное сопротивление изоляции между корпусом и выходными клеммами | 100 МОм при 50 В пост. тока |
| Циклы нагружения давлением | 1 миллион, мин. |
| Долговременная стабильность (1 год) | ±0,1 % от полной шкалы, типовое значение |
| Ударная нагрузка | 50 g, 11 мс, полусинусоидальный импульс, вертикальная и горизонтальная оси |
| Вибрационная нагрузка | 5–2000–5 Гц, цикл 30 мин, кривая L, Mil-Spec 810, рис. 514-2-2, вертикальная и горизонтальная оси |
| Полоса пропускания | от постоянного тока до 1 кГц, типовое значение |
| Время отклика | менее 1 мс |
| Соответствие требованиям CE | Излучение: IEC550022 Класс B Устойчивость к электростатическим разрядам: IEC61000-4-2 Устойчивость к электромагнитному полю: IEC61000-4-3 Устойчивость к наносекундным импульсным помехам: IEC61000-4-4 Устойчивость к импульсным перенапряжениям: IEC61000-4-5 Кондуктивные помехи радиочастот: IEC61000-4-6 Устойчивость к магнитному полю промышленной частоты: IEC61000-4-8 |
| Электрическое подключение | PX409: кабель 2 м (6′) встроенный PX409C: кабель 2 м (6′) с кабельным вводом ½» NPT PX419: mini-DIN PX429: байонетный разъём (twist‑lock) |
| Степень защиты | PX409: IP67 PX409C: IP67 PX419: IP65 PX429: IP65 |
| Перегрузка по давлению (избыточное) | 10 inH₂O: 10-кратный диапазон 1 psi: 6-кратный диапазон 2,5–1000 psi: 4-кратный диапазон 1500–5000 psi: макс. 7250 psi |
| Перегрузка по давлению (абсолютное) | 5 psia: 6-кратный диапазон 2,5–1000 psia: 4-кратный диапазон 1500–5000 psia: макс. 10 000 psi |
| Вторичная герметизация | Избыточное/дифференциальное/вакуумметрическое/комбинированное: — 10 inH₂O … 5 psi: до 1000 psi — 15 … 1000 psi: до 3000 psi — 1500 … 5000 psi: до 10 000 psi Абсолютное/барометрическое: — 5 … 1000 psi: до 6000 psia — 1500 … 5000 psi: до 10 000 psia |
| Контактирующие со средой детали | Нержавеющая сталь 316 |
| Присоединительный штуцер | ¼″–18 NPT наружная резьба |
| Вес | от 115 до 200 г (от 4 до 7 унций) в зависимости от исполнения |
Технические характеристики мВ/В
| Выходной сигнал | 10 мВ/В, 100 мВ при 10 В пост. тока (ратиометрический, 5–10 В пост. тока) |
| Напряжение питания | 10 В пост. тока (5 мА при 10 В пост. тока) |
| Входное/выходное сопротивление | 5000 Ом ±20 %, типовое значение |
| Точность (совместная погрешность линейности, гистерезиса и повторяемости) | ±0,08 % BSL, макс. |
| Калибровка комбинированных диапазонов | Только в положительном направлении |
| Нулевой баланс | ±0,5 % от полной шкалы, типовое значение, макс. 1 % (1 % типовое, 2 % макс. для 2,5 psi и ниже) |
| Установка диапазона | ±0,5 % от полной шкалы, типовое значение, макс. 1 % (1 % типовое, 2 % макс. для 2,5 psi и ниже). Калибровка в вертикальном положении штуцером вниз. |
| Диапазон рабочих температур | от –45 до 121 °C (от –49 до 250 °F) |
| Компенсируемый температурный диапазон | для диапазонов >5 psi: от –29 до 85 °C (от –20 до 185 °F) для диапазонов ≤5 psi: от –17 до 85 °C (от 0 до 185 °F) |
| Температурное влияние на ноль (в компенсируемом диапазоне) | для диапазонов >5 psi: ±0,5 % диапазона для диапазонов ≤5 psi: ±1,0 % диапазона |
| Температурное влияние на диапазон (в компенсируемом диапазоне) | для диапазонов >5 psi: ±0,5 % диапазона для диапазонов ≤5 psi: ±1,0 % диапазона |
Технические характеристики (Выход с повышенным напряжением)
| Выходной сигнал | 0…5 В пост. тока – напряжение питания от 10 до 30 В пост. тока при 10 мА 0…10 В пост. тока – напряжение питания от 15 до 30 В пост. тока при 10 мА |
| Точность (совместная погрешность линейности, гистерезиса и повторяемости) | ±0,08 % BSL, макс. |
| Калибровка комбинированных диапазонов | Только в положительном направлении |
| Нулевой баланс | ±0,5 % от полной шкалы, типовое значение, макс. 1 % (1 % типовое, 2 % макс. для 2,5 psi и ниже) |
| Установка диапазона | ±0,5 % от полной шкалы, типовое значение, макс. 1 % (1 % типовое, 2 % макс. для 2,5 psi и ниже). Калибровка в вертикальном положении штуцером вниз. |
| Диапазон рабочих температур | от –45 до 115 °C (от –49 до 240 °F) |
| Компенсируемый температурный диапазон | для диапазонов >5 psi: от –29 до 85 °C (от –20 до 185 °F) для диапазонов ≤5 psi: от –17 до 85 °C (от 0 до 185 °F) |
| Температурное влияние на ноль (в компенсируемом диапазоне) | для диапазонов >5 psi: ±0,5 % диапазона для диапазонов ≤5 psi: ±1,0 % диапазона |
| Температурное влияние на диапазон (в компенсируемом диапазоне) | для диапазонов >5 psi: ±0,5 % диапазона для диапазонов ≤5 psi: ±1,0 % диапазона |
Технические характеристики: 4–20 мА
| Выходной сигнал | 4…20 мА |
| Напряжение питания | 9…30 В пост. тока |
| Максимальное сопротивление нагрузки | Rнагр = (Vs – 9) × 50, Ом где Vs — напряжение питания в вольтах; при температуре выше 105 °C допустимо от 9 до 20 В пост. тока. |
| Точность (совместная погрешность линейности, гистерезиса и повторяемости) | ±0,08 % BSL, макс. |
| Калибровка комбинированных диапазонов | Только в положительном направлении |
| Нулевой баланс | ±0,5 % от полной шкалы, типовое значение, макс. 1 % (1 % типовое, 2 % макс. для 2,5 psi и ниже) |
| Установка диапазона | ±0,5 % от полной шкалы, типовое значение, макс. 1 % (1 % типовое, 2 % макс. для 2,5 psi и ниже). Калибровка в вертикальном положении штуцером вниз. |
| Диапазон рабочих температур | от –45 до 115 °C (от –49 до 240 °F) |
| Компенсируемый температурный диапазон | для диапазонов >5 psi: от –29 до 85 °C (от –20 до 185 °F) для диапазонов ≤5 psi: от –17 до 85 °C (от 0 до 185 °F) |
| Температурное влияние на ноль (в компенсируемом диапазоне) | для диапазонов >5 psi: ±0,5 % диапазона для диапазонов ≤5 psi: ±1,0 % диапазона |
| Температурное влияние на диапазон (в компенсируемом диапазоне) | для диапазонов >5 psi: ±0,5 % диапазона для диапазонов ≤5 psi: ±1,0 % диапазона |
При заказе указывается: Модель – Диапазон давления (абсолютное или избыточное) – Выходной сигнал.
Модели:
Диапазоны давления
| ДИАПАЗОНЫ ИЗБЫТОЧНОГО ДАВЛЕНИЯ | ||
| Диапазон | Код | |
| psi | бар | |
| 10 in H₂O | 25 мбар | 10WG |
| 1 | 69 мбар | 001G |
| 2,5 | 172 мбар | 2.5G |
| 5 | 345 мбар | 005G |
| 15 | 1,0 | 015G |
| 30 | 2,1 | 030G |
| 50 | 3,4 | 050G |
| 100 | 6,9 | 100G |
| 150 | 10,3 | 150G |
| 250 | 17,2 | 250G |
| 500 | 34,5 | 500G |
| 750 | 51,7 | 750G |
| 1000 | 69 | 1.0KG |
| 1500 | 103 | 1.5KG |
| 2500 | 172 | 2.5KG |
| 3500 | 241 | 3.5KG |
| 5000 | 345 | 5.0KG |
| ДИАПАЗОНЫ АБСОЛЮТНОГО ДАВЛЕНИЯ | ||
| Диапазон | Код | |
| psi | бар | |
| 5 | 345 мбар | 005A |
| 15 | 1,0 | 015A |
| 30 | 2,1 | 030A |
| 50 | 3,4 | 050A |
| 100 | 6,9 | 100A |
| 150 | 10,3 | 150A |
| 250 | 17,2 | 250A |
| 500 | 34,5 | 500A |
| 750 | 51,7 | 750A |
| 1000 | 69 | 1.0KA |
Выходной сигнал
Пример
PX409-1.0KGI, выход 4–20 мА, диапазон избыточного давления 1000 psi, кабельное подключение длиной 2 м (6′)
PX429-015A5V, выход 0…5 В, диапазон абсолютного давления 15 psi, подключение через байонетный разъём (twist‑lock)
Примечание: Для заказа с выходом 0…10 В пост. тока замените в артикуле «5V» на «10V» — без дополнительной платы.
| Фото | Модель | Описание |
|---|---|---|
| PS-4D | Гидравлический амортизатор 1/4×1/4 NPT | |
| PT06F10-6S | Разъём с байонетным замком, не соответствует RoHS | |
|
IF-IOL-001 | Компактный преобразователь аналогового сигнала (тока или напряжения) в IO-Link |
|
CX5302 | Микро-миниатюрный DIN-разъём CX5300-Series с 4 контактами (один — общий) и кабельным вводом PG7 для подключения датчиков и преобразователей по стандарту DIN 43650 C. |
|

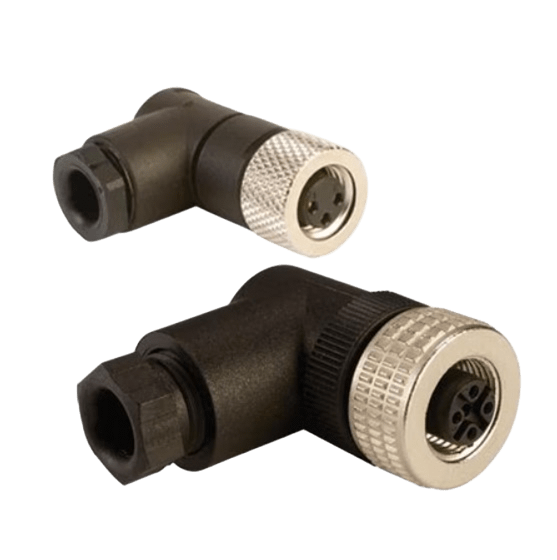

M12.8-S-F-FM | Разъемы M8 и M12 для монтажа в полевых условиях |
|
M12C-PVC-4-R-F-5 | Комплекты кабелей постоянного тока для зондов, датчиков и преобразователей |
|
|
M12C-PVC-4-S-F-5 | Кабельные сборки постоянного тока для зондов, датчиков и преобразователей |
|

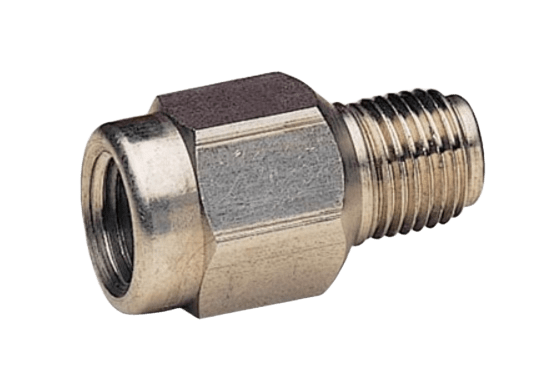

PS-4E | Амортизаторы давления для защиты от скачков давления 1/4" NPT, максимальное давление 10 000 psi, для воды и легких масел |
|
|
PS-4G | Амортизаторы давления для защиты от скачков давления 1/4" NPT, максимальное давление 10 000 psi, для воздуха, пара и газов |
|
DP25B-S | Щитовой измеритель 1/8 DIN для термопар и термометров сопротивления с большим цветным дисплеем с возможностью выбора цвета |
|

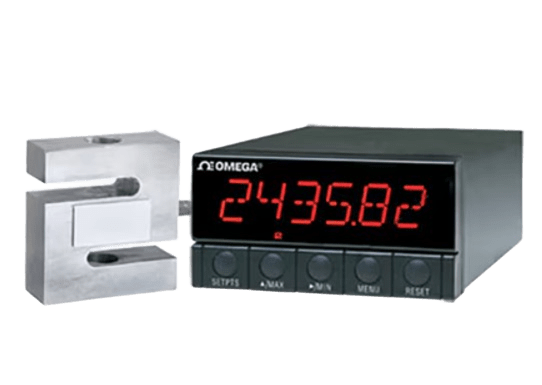

DP41-S | Высокоточный тензометрический датчик, 6-значный дисплей с высоким разрешением |
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| PX409-750G5V | Датчик давления с кабельным подключением 2 м, избыточное давление 750 psi (51,7 бар), выход 0…5 В пост. тока. | от 12 недель | от 212 670 руб. |
-
+
|
|
| PX409-001GI | Датчик давления с кабельным подключением 2 м, избыточное давление 1 psi (69 мбар), выход 4…20 мА. | от 12 недель | от 238 425 руб. |
-
+
|
|
| PX409-001GV | Датчик давления с кабельным подключением 2 м, избыточное давление 1 psi (69 мбар), выход мВ/В (100 мВ). | от 12 недель | от 211 480 руб. |
-
+
|
|
| PX419-015AI | Датчик давления с разъёмом mini DIN, абсолютное давление 15 psi (1,0 бар), выход 4…20 мА. | от 12 недель | от 220 150 руб. |
-
+
|
|
| PX419-015AV | Датчик давления с разъёмом mini DIN, абсолютное давление 15 psi (1,0 бар), выход мВ/В (100 мВ). | от 12 недель | от 199 325 руб. |
-
+
|
|
| PX419-015GI | Датчик давления с разъёмом mini DIN, избыточное давление 15 psi (1,0 бар), выход 4…20 мА. | от 12 недель | от 221 680 руб. |
-
+
|
|
| PX429-001GI | Датчик давления с байонетным разъёмом, избыточное давление 1 psi (69 мбар), выход 4…20 мА. | от 12 недель | от 226 865 руб. |
-
+
|
|
| PX429-001GV | Датчик давления с байонетным разъёмом, избыточное давление 1 psi (69 мбар), выход мВ/В (100 мВ). | от 12 недель | от 210 035 руб. |
-
+
|
|
| PX429-005AI | Датчик давления с байонетным разъёмом, абсолютное давление 5 psi (345 мбар), выход 4…20 мА. | от 12 недель | от 220 150 руб. |
-
+
|
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «OMEGA PX409» с помощью специальной формы.
Вы можете купить OMEGA PX409 в Москве по цене от 181 220 рублей в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость OMEGA PX409 может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
