Датчик давления OMEGA PX309 — высокоточное устройство из нержавеющей стали для измерения избыточного, абсолютного, вакуумметрического и комбинированного давления в диапазоне от 1 до 10 000 psi (включая 1, 2 и 5 psi).
Точность ±0,25 %, степень защиты IP65. Доступны выходные сигналы: 100 мВ, 0…5 В, 0…10 В или 4–20 мА. Варианты подключения: кабель 1,5 м, mini DIN, байонетный разъём или разъём M12.
Производитель OMEGA, модель PX309
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
Розничная цена от 61 285 рублей
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.
Датчик давления PX309 — это высокопроизводительное устройство для точного измерения избыточного, абсолютного, мановакуумметрического и вакуумметрического давления. Прибор охватывает широкий диапазон — от 1 до 10 000 psi (от 0,07 до 690 бар), включая сверхнизкие значения 1, 2 и 5 psi.
Конструкция полностью выполнена из нержавеющей стали, что обеспечивает стойкость к агрессивным средам и долгий срок службы. В моделях до 100 psi используется прецизионный кремниевый чувствительный элемент, защищённый маслозаполненной мембраной из нержавеющей стали. Версии на 100 psi и выше оснащены кремниевыми тензорезисторами, молекулярно интегрированными в мембрану, что даёт исключительную стабильность и минимальный дрейф.
Ключевые преимущества:
Варианты исполнения:
Прибор поставляется с калибровкой по 5 точкам с прослеживаемостью к эталонам NIST. Для датчиков избыточного давления до 500 psig обязательно использование вентилируемого кабеля (свободный конец выводится в сухое место, открытое атмосфере) — это гарантирует корректную компенсацию атмосферного давления.
PX309 — надёжное решение для промышленности, нефтегазового сектора, машиностроения, энергетики и научных испытаний, где требуются точность, долговечность и универсальность.
Особенности монтажа
Датчики PX309 поставляются в четырёх вариантах подключения: с кабелем, с разъёмом mini DIN, с байонетным разъёмом twist‑lock и с разъёмом M12. В зависимости от исполнения различаются требования к вентиляции.
Исполнение с кабелем (PX309). Все датчики комплектуются кабелем с вентиляционным каналом. Для моделей избыточного давления до 500 psig свободный конец кабеля должен находиться в чистом сухом месте, открытом для атмосферного воздуха — это необходимо для компенсации атмосферного давления. Для диапазонов выше 500 psig и всех абсолютных моделей вентиляция не требуется; кабель достаточно разместить в сухом месте или загерметизировать (например, силиконовым герметиком RTV) во избежание попадания влаги.
Исполнение с mini DIN (PX319). Вентиляция осуществляется через отверстие в разъёме. Для диапазонов избыточного давления до 500 psig обязательно использование вентилируемого кабеля, конец которого выводится в сухое чистое место, открытое атмосфере. Прокладка разъёма имеет специальную жёсткую вставку для сохранения степени защиты IP65. Для всех остальных моделей (абсолютных и выше 500 psig) допустим стандартный кабель без вентиляции, но его окончание должно быть в сухом месте либо герметизировано.
Исполнение с twist‑lock (PX329). Вентиляция организована через контакт F разъёма. Для избыточного давления до 500 psig требуется вентиляция и специальный ответный разъём (без гнезда на контакте F), кабель должен быть вентилируемым и герметизированным с тыльной стороны разъёма. Остальные модели могут использовать стандартный герметичный разъём и кабель без вентиляции.
Исполнение с M12 (PX359). Вентиляция осуществляется через отверстие в разъёме. Для избыточного давления до 500 psig настоятельно рекомендуется использовать вентилируемый кабель, свободный конец которого выводится в сухое место, открытое атмосфере. Для всех остальных моделей допустим стандартный кабель M12.
При выборе варианта исполнения учитывайте условия монтажа: для работы с низкими диапазонами избыточного давления (до 500 psig) обязательно обеспечение доступа воздуха через вентиляционный канал. Это гарантирует корректные показания и сохранность датчика.
| Диапазоны | от –15 до 50 psig, от 0 до 1000 psia, от 100 до 10 000 psig |
| Точность (совместная погрешность линейности, гистерезиса и повторяемости) | ±0,25% от предельного значения, макс. |
| Минимальное сопротивление изоляции между датчиком и любым проводом | 1 МОм при 25 В пост. тока |
| Калибровка | в вертикальном положении штуцером вниз; датчики комбинированного диапазона калибруются от вакуума до полной шкалы |
| Циклы нагружения давлением | 10 миллионов, мин. |
| Перегрузка по давлению | для диапазонов от –15 до 50 psig и от 0 до 1000 psia: 3-кратное номинальное давление или 20 psi (в зависимости от того, что больше); для диапазона от 100 до 10 000 psig: 2-кратное номинальное давление |
| Разрушающее давление | для диапазонов от –15 до 50 psig и от 0 до 1000 psia: 4-кратное номинальное давление или 25 psi (в зависимости от того, что больше); для диапазона от 100 до 10 000 psig: 5-кратное номинальное давление |
| Долговременная стабильность (1 год) | ±0,25% от полной шкалы, типовое значение |
| Рабочая температура | от –40 до 85 °C |
| Присоединительный штуцер | 1/4–18 NPT (наружная резьба) |
| Материал присоединительного штуцера | для диапазонов от –15 до 50 psig и от 0 до 1000 psia: сталь 316; для диапазона от 100 до 10 000 psig: сталь 316 или 17-4 PH (для диапазона 0–500 psi в узле штуцера, контактирующем со средой, может содержаться уплотнительное кольцо из HNBR) |
| Полоса пропускания | от постоянного тока до 1 кГц (типовое значение) |
| Соответствие требованиям CE | да |
| Ударная нагрузка | 50 g, 11 мс, полусинусоидальный импульс |
| Вибрационная нагрузка | ±20 g |
| Время отклика | менее 1 мс |
| Вес (PX309/PX319/PX329/PX359) | менее 90 граммов |
| Степень защиты | IP65 |
| Соответствие RoHS | да |
При заказе указывается: Модель – Диапазон давления (абсолютное, манометрическое, вакуумметрическое или смешанное манометрическое давление) – Выходной сигнал.
Модели:
Таблица диапазонов
| Абсолютное давление | |
|---|---|
| Диапазон | код |
| От 0 до 5 psi (от 0 до 0.34 бар) | 005A |
| От 0 до 15 psi (от 0 до 1 бар) | 015A |
| От 0 до 30 psi (от 0 до 2.1 бар) | 030A |
| От 0 до 50 psi (от 0 до 3.4 бар) | 050A |
| От 0 до 100 psi (от 0 до 6.9 бар) | 100A |
| От 0 до 200 psi (от 0 до 14 бар) | 200A |
| От 0 до 300 psi (от 0 до 21 бар) | 300A |
| От 0 до 500 psi (от 0 до 34 бар) | 500A |
| От 0 до 1000 psi (от 0 до 69 бар) | 1KA |
| Манометрическое давление | |
|---|---|
| Диапазон | код |
| От 0 до 1 psi (от 0 до 0.07 бар) | 001G |
| От 0 до 2 psi (от 0 до 0.14 бар) | 002G |
| От 0 до 5 psi (от 0 до 0.34 бар) | 005G |
| От 0 до 15 psi (от 0 до 1 бар) | 015G |
| От 0 до 30 psi (от 0 до 2.1 бар) | 030G |
| От 0 до 50 psi (от 0 до 3.4 бар) | 050G |
| От 0 до 100 psi (от 0 до 6.9 бар) | 100G |
| От 0 до 150 psi (от 0 до 10 бар) | 150G |
| От 0 до 200 psi (от 0 до 14 бар) | 200G |
| От 0 до 300 psi (от 0 до 21 бар) | 300G |
| От 0 до 500 psi (от 0 до 34 бар) | 500G |
| От 0 до 1000 psi (от 0 до 69 бар) | 1KG |
| От 0 до 2000 psi (от 0 до 138 бар) | 2KG |
| От 0 до 3000 psi (от 0 до 207 бар) | 3KG |
| От 0 до 5000 psi (от 0 до 345 бар) | 5KG |
| От 0 до 7500 psi (от 0 до 517 бар) | 7.5KG |
| От 0 до 10 000 psi (от 0 до 690 бар) | 10KG |
| Вакуумметрическое и комбинированное манометрическое давление | |
|---|---|
| Диапазон | код |
| От 0 до –15 psi | 015V |
| От –15 до +15 psi | 015CG |
| От –15 до 30 psi (от –1.03 до 2.1 бар) | V030G |
| От –15 до 50 psi (от –1.03 до 3.4 бар) | V050G |
| От –15 до 100 psi (от –1.03 до 6.9 бар) | V100G |
| От –15 до 150 psi (от –1.03 до 10.3 бар) | V150G |
Выходной сигнал
Пример
PX309-005AV — датчик PX309 с кабельным подключением, абсолютное давление от 0 до 5 psi, выход 100 мВ.
PX319-005A5V — датчик PX319 с разъёмом mini DIN, абсолютное давление от 0 до 5 psi, выход от 0 до 5 В пост. тока.
PX329-001G10V — датчик PX329 с байонетным разъёмом (twist‑lock), манометрическое давление от 0 до 1 psi, выход от 0 до 10 В пост. тока.
PX359-015VI — датчик PX359 с разъёмом M12, вакуумметрическое давление от 0 до –15 psi, выход 4–20 мА.
| Фото | Модель | Описание |
|---|---|---|
| PT06F10-6S | Разъём с байонетным замком, не соответствует RoHS | |
| CA-359-4PC22-2M | Кабельный узел M12 с вентиляцией, 2 м, для PXM359 | |
| CA-359-4PC22-5M | Кабельный узел M12 с вентиляцией, 5 м, для PXM359 | |
|

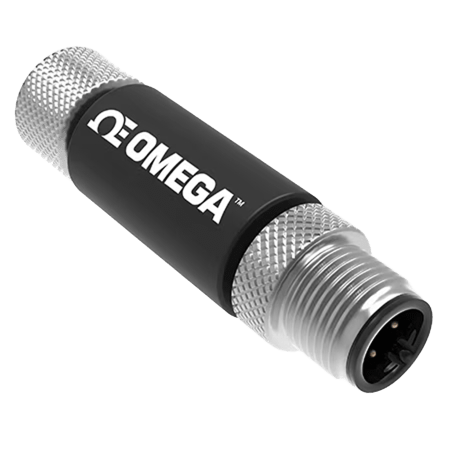

IF-IOL-001 | Компактный преобразователь аналогового сигнала (тока или напряжения) в IO-Link |
|

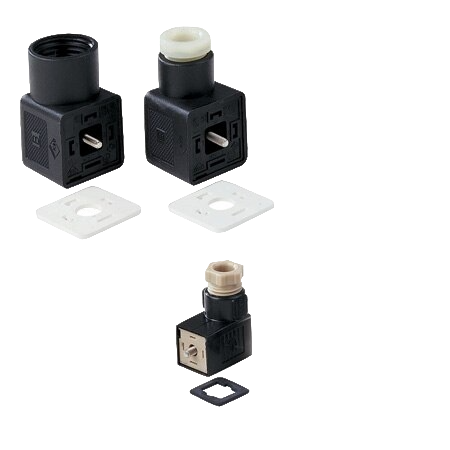

CX5302 | Микро-миниатюрный DIN-разъём CX5300-Series с 4 контактами (один — общий) и кабельным вводом PG7 для подключения датчиков и преобразователей по стандарту DIN 43650 C. |
|

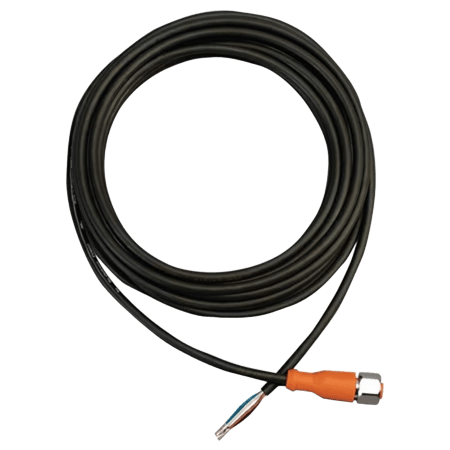

M12C-PVC-4-S-F-5 | Кабельные сборки постоянного тока для зондов, датчиков и преобразователей |
|

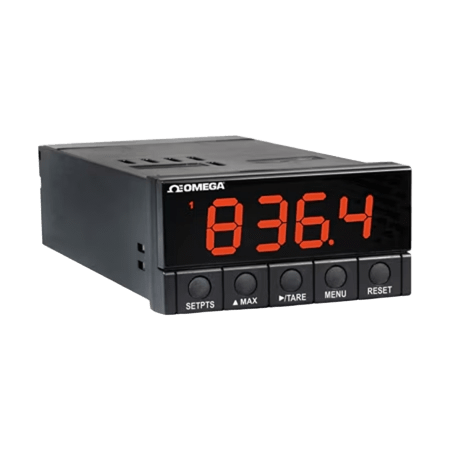

DP25B-E | Щитовой измеритель 1/8 DIN для термопар и термометров сопротивления с большим цветным дисплеем с возможностью выбора цвета |
|
|
DP25B-S | Щитовой измеритель 1/8 DIN для термопар и термометров сопротивления с большим цветным дисплеем с возможностью выбора цвета |
|

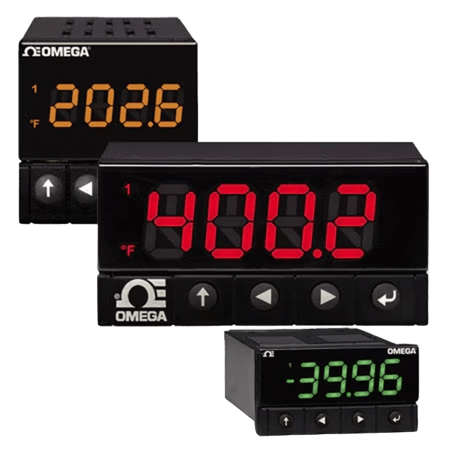

DP8PT | Цифровые панельные измерители серии PLATINUM™ |
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| PX329-100AV | Датчик давления из нерж. стали 316, диапазон 0–100 psi абс., выход 100 мВ, точность ±0,25% | от 12 недель | от 102 340 руб. |
-
+
|
|
| PX309-1KAI | Датчик давления из нерж. стали 316, диапазон 0–1000 psi абс., выход 4–20 мА, точность ±0,25% | от 12 недель | от 85 085 руб. |
-
+
|
|
| PX309-1KAV | Датчик давления из нерж. стали 316, диапазон 0–1000 psi абс., выход 100 мВ, точность ±0,25% | от 12 недель | от 72 930 руб. |
-
+
|
|
| PX309-1KGI | Датчик давления из нерж. стали 316, диапазон 0–1000 psi избыт., выход 4–20 мА, точность ±0,25% | от 12 недель | от 86 615 руб. |
-
+
|
|
| PX309-1KGV | Датчик давления из нерж. стали 316, диапазон 0–1000 psi избыт., выход 100 мВ, точность ±0,25% | от 12 недель | от 64 685 руб. |
-
+
|
|
| PX309-2KGI | Датчик давления из нерж. стали 316, диапазон 0–2000 psi избыт., выход 4–20 мА, точность ±0,25% | от 12 недель | от 78 795 руб. |
-
+
|
|
| PX309-2KGV | Датчик давления из нерж. стали 316, диапазон 0–2000 psi избыт., выход 100 мВ, точность ±0,25% | от 12 недель | от 64 685 руб. |
-
+
|
|
| PX309-3KGI | Датчик давления из нерж. стали 316, диапазон 0–3000 psi избыт., выход 4–20 мА, точность ±0,25% | от 12 недель | от 78 795 руб. |
-
+
|
|
| PX309-3KGV | Датчик давления из нерж. стали 316, диапазон 0–3000 psi избыт., выход 100 мВ, точность ±0,25% | от 12 недель | от 61 285 руб. |
-
+
|
|
| PX309-5KGI | Датчик давления из нерж. стали 316, диапазон 0–5000 psi избыт., выход 4–20 мА, точность ±0,25% | от 12 недель | от 82 025 руб. |
-
+
|
|
| PX309-5KGV | Датчик давления из нерж. стали 316, диапазон 0–5000 psi избыт., выход 100 мВ, точность ±0,25% | от 12 недель | от 64 770 руб. |
-
+
|
|
| PX319-1KAI | Датчик давления из нерж. стали 316, диапазон 0–1000 psi абс., выход 4–20 мА, точность ±0,25% | от 12 недель | от 102 170 руб. |
-
+
|
|
| PX329-500GI | Датчик давления из нерж. стали 316, диапазон 0–500 psi избыт., выход 4–20 мА, точность ±0,25% | от 12 недель | от 115 855 руб. |
-
+
|
|
| PX329-200GI | Датчик давления из нерж. стали 316, диапазон 0–200 psi избыт., выход 4–20 мА, точность ±0,25% | от 12 недель | от 115 855 руб. |
-
+
|
