MadgeTech TMAX Wet Seal Kit Комплект уплотнений для использования с термобарьером ThermoVault Max во влажных средах

Описание MadgeTech TMAX Wet Seal Kit

Комплект уплотнений TMAX Wet Seal Kit применяется совместно с термобарьером ThermoVault Max для эксплуатации во влажных средах при температурах до 250 °C (482 °F).

Совместимые регистраторы данных

• HiTemp140-FP
• HiTemp140-PT

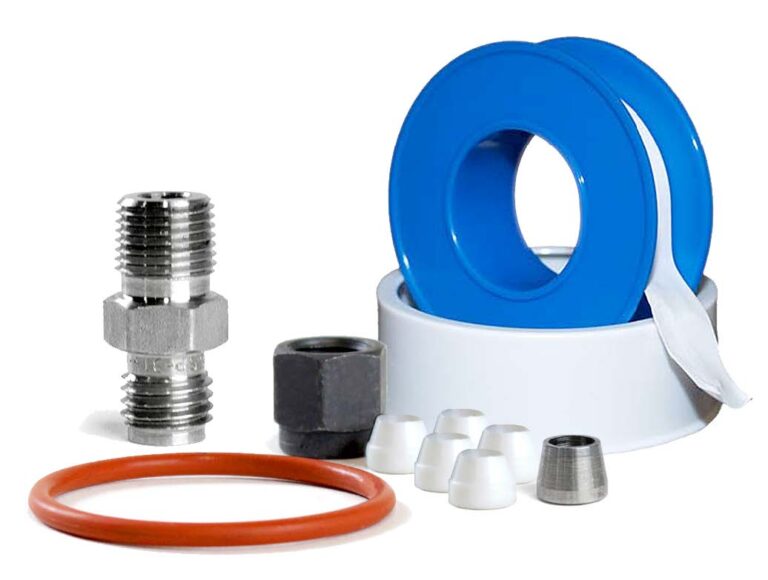

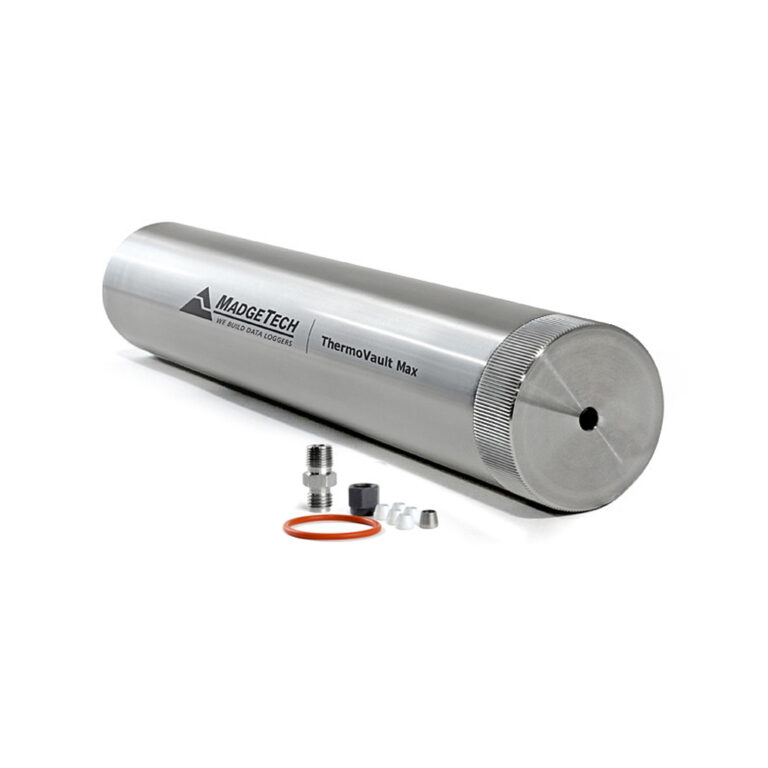

В комплект TMAX Wet Seal Kit входят:

1. Уплотнительная лента из ПТФЭ (фторопласта)
2. Корпус фитинга
3. Колпачковая гайка
4. Обжимные втулки: из ПТФЭ (5 шт.), из нержавеющей стали (1 шт.)
5. Уплотнительное кольцо (O‑ring)

Порядок работы

Установка уплотнительного кольца (O‑ring): Уплотнительное кольцо обеспечивает герметичное уплотнение, предотвращающее проникновение жидкости внутрь термобарьера. Техническое обслуживание уплотнительного кольца является ключевым фактором надлежащего ухода за ThermoVault Max.

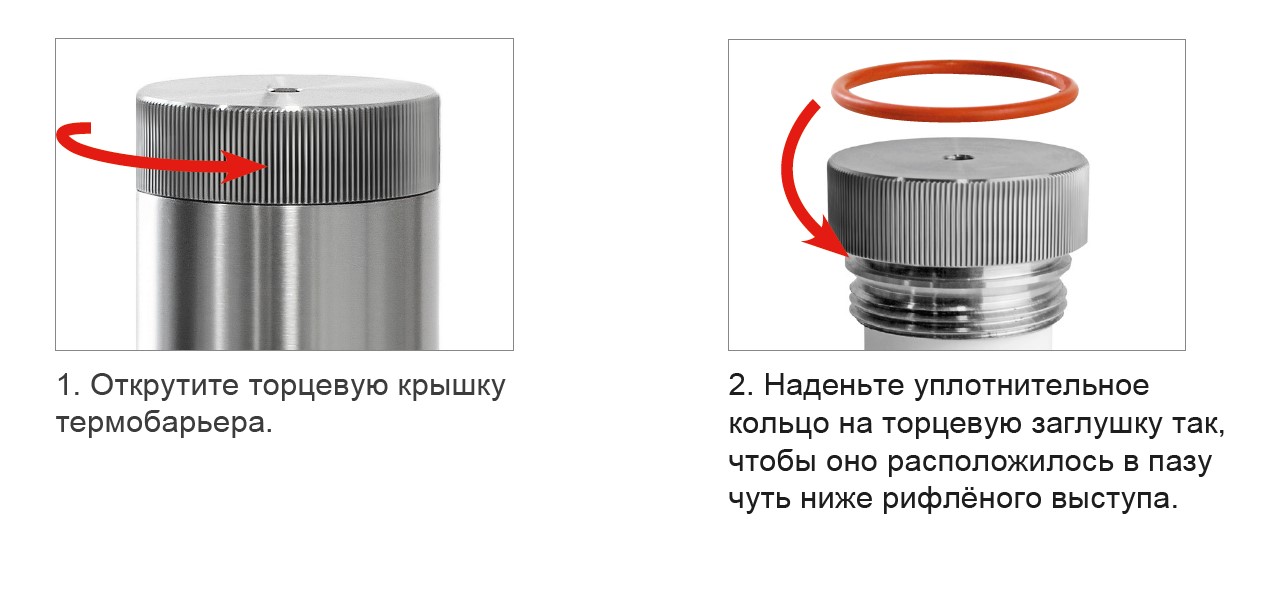

1. Открутите торцевую крышку термобарьера.
2. Наденьте уплотнительное кольцо на торцевую заглушку так, чтобы оно расположилось в пазу чуть ниже рифлёного выступа.

Примечание: Комплект уплотнений TMAX Wet Seal Kit предназначен для использования с термобарьером ThermoVault Max в условиях влажной среды.

Закрепление компрессионного фитинга:

Компрессионный фитинг используется с регистраторами данных HiTemp140-FP и HiTemp140-PT для обеспечения водонепроницаемого уплотнения.

1. Оберните резьбу корпуса фитинга поставляемой PTFE-лентой для уплотнения резьбы.
2. Завинтите корпус фитинга на конце уплотнительного узла (затяните вручную).
3. Удерживая гладкий металлический конец уплотнителя, затяните корпус в уплотнительном узле с помощью гаечного ключа или торцевой головки на 7/16 дюйма.
4. Вставьте компрессионную втулку в корпус фитинга и свободно зафиксируйте её с помощью куполообразной гайки.
5. Пропустите зонд регистратора данных через компрессионный фитинг до тех пор, пока основание зонда не плотно прижмётся к куполообразной гайке.
6. Затяните куполообразную гайку, чтобы зафиксировать регистратор данных на месте (затяните вручную).
7. Вставьте узел из регистратора данных и заглушки обратно в тепловой барьер и закрутите торцевую крышку теплового барьера до тех пор, пока уплотнительное кольцо не станет невидимым.
