ARTANG AE11 Датчик давления сточных вод, масла и воздуха

Описание ARTANG AE11

• Экономичный датчик давления
• Компактный датчик с температурной компенсацией.
• Удобная и простая установка, для монтажа на малых трубопроводах.
• Подходит для применения в системах водоснабжения и канализации.
• В датчике используется общая технология сварки, которая отличается прочностью и долговечностью.
• Широкий выбор технологических соединений и диапазонов измерений.
• Прибор прост в отладке, эксплуатации и обслуживании.
• Повышение эффективности работы.

Ключевые особенности

• Материал корпуса — инженерный пластик ABS, огнестойкий, устойчивый к давлению, антикоррозийный.
• Диафрагма из нержавеющей стали 316L.
• Встроенная печатная плата температурной компенсации.
• Самостоятельно разработанная помехозащищённая схема.
• Новый высокоточный диффузионный кремниевый чувствительный элемент (немецкий).
• Герметизация высокопрочным клеем, обеспечивающая высокое давление и защиту от утечек.
• Конструкция без демпфирования по международному стандарту, 20 МПа; усиленная защита мембраны выдерживает мгновенные перегрузки до 150 %.

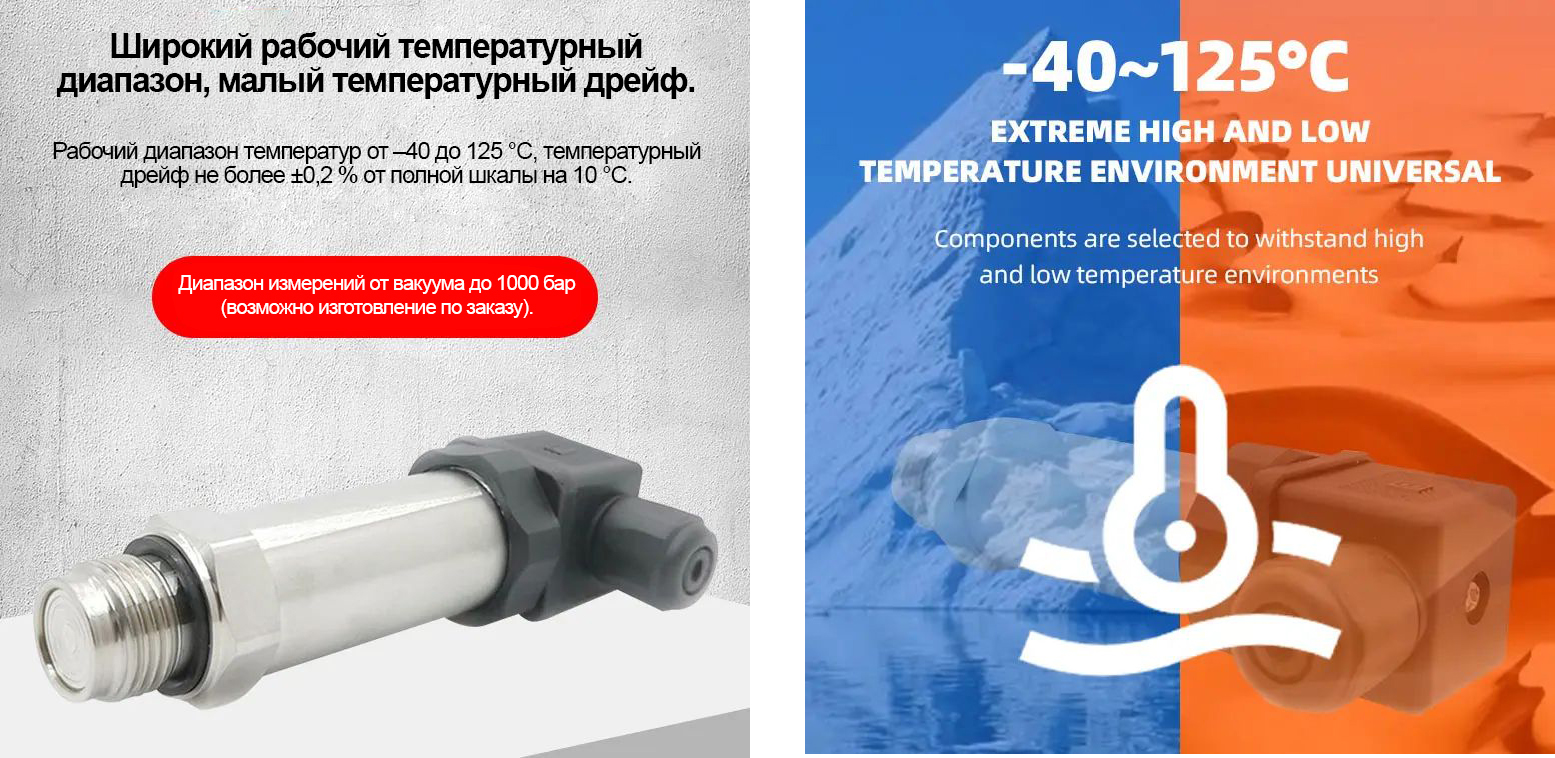

• Широкий рабочий температурный диапазон, малый температурный дрейф — Рабочий диапазон температур от –40 до 125 °C, температурный дрейф не более ±0,2 % от полной шкалы на 10 °C.

Принцип работы

Датчик давления преобразует механическое давление в аналоговый электрический сигнал. Измерение давление основано на фиксации изменения напряжения.

Давление в датчике воздействует на диафрагму, в зависимости от воздействия диафрагма расширяется или сжимается, соответственно меняется величина сопротивления. Значение преобразуется в электрический сигнал. Если происходит изменение давления, датчик давления сигнализирует об этом.

Факторы, которые следует учитывать при выборе датчика давления для резьбового соединения:

Измеряемая среда: Выбор определяется характером измеряемой среды. Материал мембраны следует выбирать с учетом коррозионной активности среды. Материалы мембраны для датчиков давления (перепада давления) включают нержавеющую сталь 304, нержавеющую сталь 316/316L и тантал.

Температура среды: При выборе датчика учитывайте температуру измеряемой среды. Если температура высокая и достигает 200–400 °C, выбирайте высокотемпературный датчик давления с радиатором. В противном случае силиконовое масло может испариться и расшириться, что приведет к неточным измерениям.

Выбор диапазона измерения: Как правило, в качестве диапазона измерения выбирают 80 % от фактического измеряемого давления. Датчики давления ARTang выдерживают мгновенный удар до 300 %. Если мгновенное давление слишком высокое, можно использовать буфер для сглаживания скачков давления, хотя это снизит скорость отклика датчика. Поэтому при выборе датчика давления следует тщательно учитывать диапазон давления, точность и стабильность.

Класс точности: Стандартная точность датчиков давления на основе диффузионного кремния составляет 0,5%, при этом по заказу возможны варианты с точностью до 0,3%. Датчики давления на основе монокристаллического кремния имеют стандартную точность 0,075%, при этом по заказу возможны варианты с точностью до 0,05% и 0,03%.

Выходной сигнал: Сигналы в милливольтах: 4–20 мА, 0–20 мА, 1–5 В, 0–5 В, 1–10 В, 0–10 В; цифровой выход RS485.

Предотвращение перегрузки по давлению: Даже если перегрузочная способность датчика давления может достигать 50 % (за пределами максимального диапазона), с точки зрения безопасности следует избегать рисков. В идеале следует выбирать датчик, при котором измеряемое давление находится в пределах диапазона. Как правило, оптимальный диапазон для выбранного датчика должен в два раза превышать измеряемое давление. Датчики давления ARTang выдерживают мгновенный удар в 300 %. Таким образом, даже при чрезвычайно высоком давлении датчик может избежать повреждения.

Технические характеристики ARTANG AE11
