Термопара для смесителя (миксера) ПВХ — аналог Capit C1-A052/1 и C1-A053/1

01.10.2026

Термопара для смесителя (миксера) ПВХ — аналог Capit C1-A052/1 и C1-A053/1

Name: ОЛИЛ
Telephone: +7 (495) 543 88 54

Крупный российский производитель ПВХ-профиля искал замену европейским термопарам Capit C1-A052/1 и C1-A053/1, которые контролируют температуру сухой смеси в горячих смесителях. Инженеры ОЛИЛ изготовили аналоги — датчики температуры серии TTJP-11— и усилили броню под абразивный меловой наполнитель. Переход прошёл без остановки производства.

Задача проекта

Обеспечить надежный импортозамещающий аналог европейских датчиков температуры для производственных комплексов ведущего российского производителя изделий из ПВХ. Необходимо гарантировать точный контроль температуры сухой смеси перед экструзией, чтобы исключить брак профиля из-за перегрева или недогрева ПВХ-композиции.

Ниже фотографии термопар Capit, присланные заказчиком.

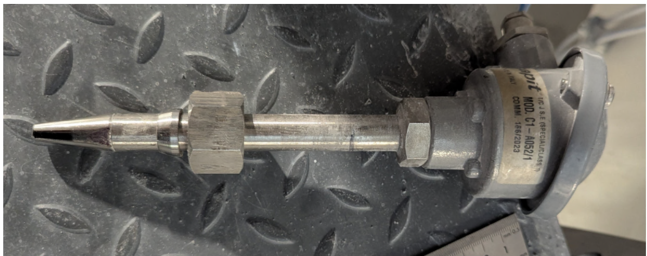

Термопара Capit C1-A052/1

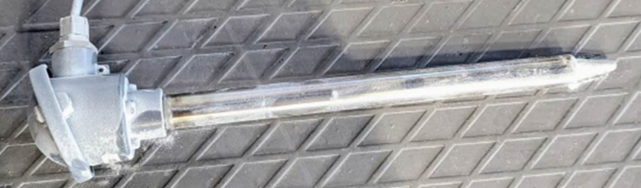

Термопара Capit C1-A053/1

Условия эксплуатации

Двухстадийные смесители (горячий и холодный миксеры).
Процесс: Подготовка сухой смеси (ПВХ-порошок + карбонат кальция/мел + стабилизаторы/пигменты). В горячем миксере смесь нагревается до гомогенного состояния, затем выгружается в холодный миксер для быстрого охлаждения перед подачей в экструдер.
Механические нагрузки: Скорость движения материала относительно датчика достигает 35 м/сек. При вращении лопастей возникают постоянные ударные нагрузки от потока порошка.
Среда применения: Высокоабразивная сухая порошковая смесь высокой плотности.
Температурный диапазон 120–140 °C.

Выбранное решение

Инженерами ОЛИЛ были разработаны и поставлены термопары TTJP-11-SO-140-14-1.4541-2-К30х14/6 и TTJP-11-SO-300-20-1.4541-2-К30х20/6.

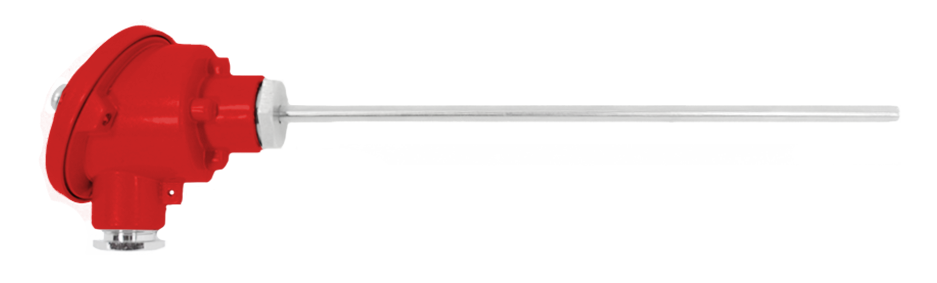

Термопара ОЛИЛ TTJP-11 для смесителя (миксера) ПВХ — аналог Capit C1-A052/1 и C1-A053/1

Термопара TTJP-11-SO-140-14-1.4541-2-К30х14/6

термоэлемент - тип J, Fe-CuNi;
класс точности - 2;
защитная оболочка – сталь 1.4541;
диаметр проволоки термоэлемента - 0,5 мм;
длина рабочей части - 140 мм;
диаметр рабочей оболочки - 14 мм.

Термопара TTJP-11-SO-300-20-1.4541-2-К30х20/6

термоэлемент - тип J, Fe-CuNi;
класс точности - 2;
защитная оболочка – сталь 1.4541;
диаметр проволоки термоэлемента - 0,5 мм;
длина рабочей части - 300 мм;
диаметр рабочей оболочки - 20 мм.

Тип термоэлемента. Тип J (Железо-Константан), обеспечивающий высокую скорость реакции, необходимую для контроля быстрых температурных скачков при переходе смеси из горячего миксера в холодный.

Материал оболочки: Бронированное исполнение из пищевой нержавеющей стали диаметром 14 мм и 20 мм соответственно.

Конструкция оболочки: Конусный бронированный наконечник снижает гидравлическое сопротивление, предотвращая образование застойных зон порошка вокруг датчика, и эффективно противостоит истиранию меловым наполнителем.

Конструкция двойной металлической гильзы гасит вибрации от мощных приводов миксеров, защищая спай от усталостного разрушения. Класс защиты IP65 гарантирует работу узла в условиях сильной запыленности цеха.

Результат

Успешно реализован переход на отечественные комплектующие без остановки непрерывного цикла производства профилей.
Снижена себестоимость владения оборудованием: стоимость российских аналогов ОЛИЛ оказалась существенно ниже европейских оригиналов при сохранении идентичного ресурса работы.
Исключен риск брака готовой продукции: стабильные показания датчиков позволили автоматике точно выдерживать температурный профиль смешивания, что предотвратило деградацию ПВХ-смолы и появление дефектов на поверхности оконного профиля.
Повышена износостойкость узла измерения: усиленная броня успешно выдерживает постоянный контакт с составом, увеличив межсервисный интервал по сравнению со стандартными датчиками

Для завода мы не просто подобрали замену европейскому бренду, но и усилили конструкцию под конкретную рецептуру их смеси. Обращаясь в ОЛИЛ, вы получаете инжиниринговую поддержку: мы анализируем химический состав вашего наполнителя (например, твердость карбоната кальция) и скоростной режим мешалки, предлагая оптимальную толщину стенки брони и марку стали. Мы гарантируем, что наш датчик температуры выдержит ударные нагрузки вашей линии, обеспечивая безупречное качество ваших строительных материалов и бесперебойную работу экструзионных цехов.
