Универсальный преобразователь температуры с выходными сигналами 4–20 мА и HART. Монтаж в клеммную головку/коробку; Доступно искробезопасное исполнение Ex ia
Вход: Pt100, Cu50 (2-, 3-, 4-проводное подключение); термопары типов B, E, J, K, N, R, S, T. Измерение температуры от –230 °C до +1820 °C. Основная погрешность ±1 °C. Напряжение питания 8–30 В.
Внесение в Госреестр СИ РФ и ТР ТС 012/2011 ожидается в конце 2026 года.
Прибор соответствует требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
Сделано в России. Производитель MIRKIP, модель NTH
Способы оплаты. Для юр. лиц — безналичный расчёт (предоплата, поэтапная оплата или постоплата), возможен лизинг. Для физ. лиц — оплата по QR-коду.
Доставка. Доставка по России и СНГ курьером (СДЭК, DPD, Достависта и др.) или до терминала ТК/ПВЗ (Деловые Линии, СДЭК, DPD и др.). Доступен самовывоз из нашего офиса в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Розничная цена от 5 000 рублей
В наличии
В 2022 году компания ОЛИЛ стала официальным дистрибьютором MIRKIP – совместно российско-китайского бренда, направленного на импортозамещение КИПиА от производителей из недружественных стран.
Собственное производство датчиков температуры с 2014 года
Изготовление термопар и термопреобразователей на заказ от 5 дней. Подбор аналогов и датчиков по фотографии или техническому заданию
Скидки для торгующих организаций. Гарантия низкой цены
Продаем датчики температуры по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров и соблюдаем сроки выполнения заказа
Изготовление термопреобразователей в рекордо короткие сроки
Оперативная обработка входящих заявок. Подготовка коммерческого предложения со стоимостью прибора за 30 минут. Быстрая доставка по РФ и СНГ
Грамотная техническая поддержка и консультации от инженеров
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Подберем температурный датчик для решения ваших задач и под ваш бюджет

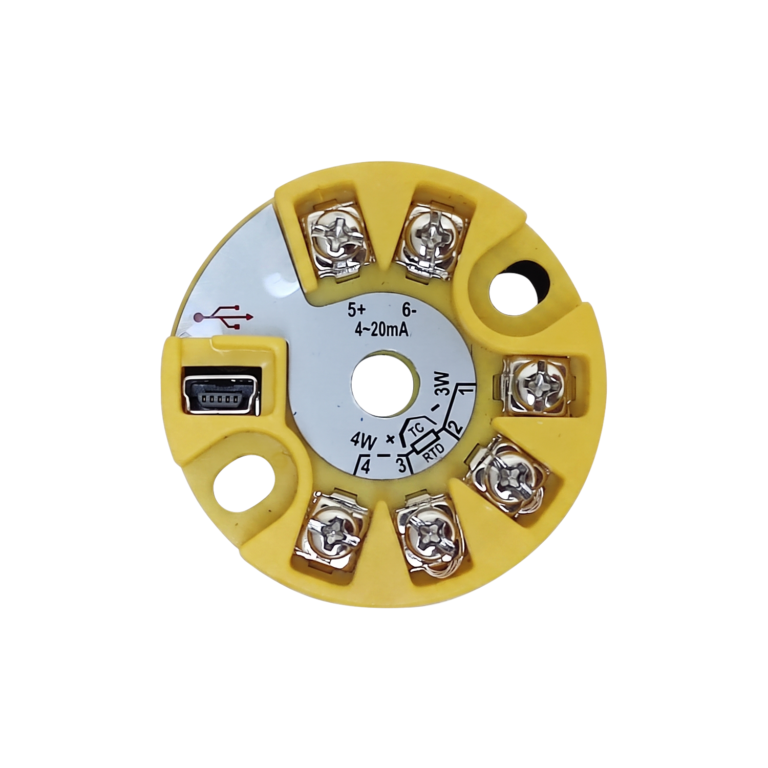

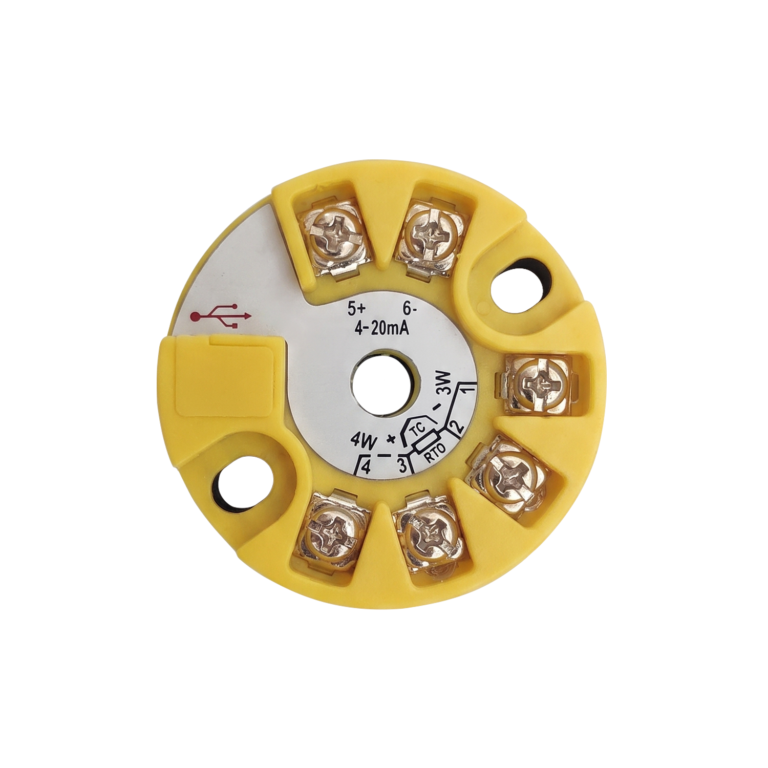

Преобразователь MIRKIP NTH представляет собой универсальный, настраиваемый пользователем преобразователь температуры, предназначенный для преобразования аналоговых выходных сигналов от первичных преобразователей: термометров сопротивления (RTD), термопар (ТС) — в унифицированный выходной сигнал постоянного тока и/или цифровой сигнал. Прибор выполнен в пластмассовом корпусе для монтажа в клеммную головку/коробку.

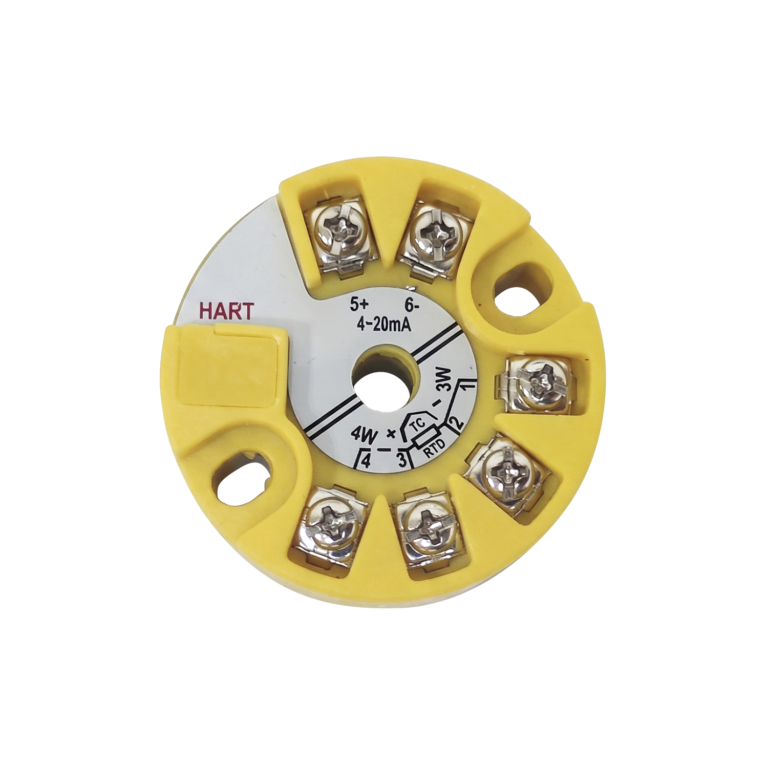

Преобразователи в зависимости от модификации поддерживают передачу данных посредством унифицированного аналогового сигнала 4-20мА, а также цифрового протокола HART. Преобразователи могут широко использоваться в нефтяной, химической, электроэнергетической, металлургической промышленности и т. д.

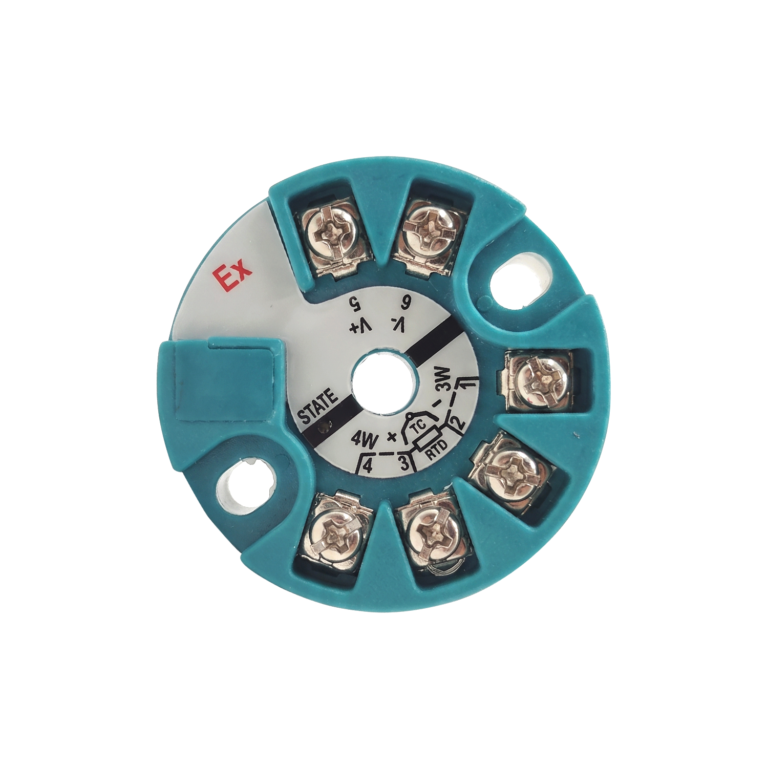

Преобразователи NTH-100-Ex и NTH-300-Ex имеют взрывозащиту вида «искробезопасная электрическая цепь» уровня «ia» и маркировку взрывозащиты 0Ex ia IIC T6…T4 Ga. Соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащита обеспечивается ограничением электрических параметров цепей до искробезопасных значений, гальванической развязкой входных и выходных цепей, защитой печатной платы компаундом и ограничением температуры поверхности. Допустимый температурный класс зависит от температуры окружающей среды.
Техническое обслуживание и ремонт
Рекомендуется 1 раз в 6 месяцев проводить визуальный контроль корпуса преобразователя, проверять качество крепления внешней проводки, очищать клеммы от загрязнений и посторонних предметов.
Прибор утвержденного типа подлежит периодической поверке. Поверку проводит аккредитованная лаборатория по утвержденной методике поверки. Интервал между поверками составляет 3 (три) года.
| Основные технические характеристики | |
|---|---|
| Напряжение питания (Uпит) | от 8 до 30 В пост. тока |
| Сопротивление нагрузки выходного сигнала, Ом, не более | (Uпит − 7,5) / 0,02 |
| Сопротивление изоляции, не менее | 100 МОм |
| Виды выходного сигнала | NTH‑100, NTH‑100‑Ex : 4‑20 мА |
| NTH‑300, NTH‑300‑Ex : 4‑20 мА, HART | |
| Исполнение | NTH‑100, NTH‑300: общепромышленное |
| NTH-100-Ex, NTH-300-Ex: взрывозащищённое | |
| Маркировка взрывозащищенности по ГОСТ 31610.0-2019 (IEC 60079-0:2017) | NTH‑100‑Ex, NTH‑300‑Ex: 0Ex ia IIC T6…T4 Ga |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
| Условия эксплуатации | Температура окружающей среды: от −47 до +80 °С* |
| Относительная влажность окружающей среды: от 10 до 90% | |
| Условия хранения | Температура окружающей среды: от −47 до +80 °С |
| Относительная влажность окружающей среды: от 10 до 90% | |
| Назначенный срок службы, лет, не менее | 10 лет |
| Назначенный срок хранения | 10 лет |
| Средняя наработка на отказ, не менее | 40 000 ч |
| Габаритные размеры, не более | Длина: 45 мм |
| Ширина: 45 мм | |
| Высота: 25 мм | |
| Масса, не более | 0,2 кг |
* Для модификаций NTH-100-Ex, NTH-300-Ex верхнее значение температуры окружающей среды зависит от температурного класса
| Метрологические характеристики | |
|---|---|
| Диапазон измерений сопротивления постоянного тока*, Ом | от 0 до 400 |
| Пределы допускаемой основной приведённой погрешности измерения сопротивления, Ом | ±0,4 |
| Диапазон измерений напряжения постоянного тока*, мВ | от −10 до 62 |
| Пределы допускаемой основной приведённой погрешности измерения напряжения, мВ | ±0,072 |
| Диапазон измерений температуры термопреобразователями сопротивлений (ГОСТ 6651-2009)*, °C |
Pt100: от −200 до +850 |
| Cu50: от −50 до +150 | |
| Пределы допускаемой основной абсолютной погрешности измерения температуры (для Pt100/Cu50), °С | ±1 |
| Дополнительная относительная погрешность (на 1°С отклонения от норм. условий), % | ±0,0025 |
| Минимальный доступный диапазон настройки (для Pt100/Cu50), °С | 20 |
| Диапазон измерений температуры термоэлектрическими преобразователями* (ГОСТ 8.585‑2001), °C |
Тип B: от 0 до 1820 |
| Тип E: от −200 до 1000 | |
| Тип J: от −210 до 1200 | |
| Тип K: от −230 до 1370 | |
| Тип N: от −200 до 1300 | |
| Тип S: от −50 до 1760 | |
| Тип R: от −50 до 1760 | |
| Тип T: от −200 до 400 | |
| Пределы допускаемой основной абсолютной погрешности измерения температуры (для всех типов), °С | ±1 |
| Дополнительная относительная погрешность (на 1°С отклонения от норм. условий), % | ±0,0025 |
| Минимальный доступный диапазон настройки для термопар, °С | Тип B, S, R: 100 |
| Тип E, J, K, N: 50 | |
| Тип T: 40 | |
| Погрешность компенсации температуры свободных концов, °С | ±0,5 |
| * – Указан максимальный диапазон измерений, который можно сократить с помощью программного обеспечения. | |

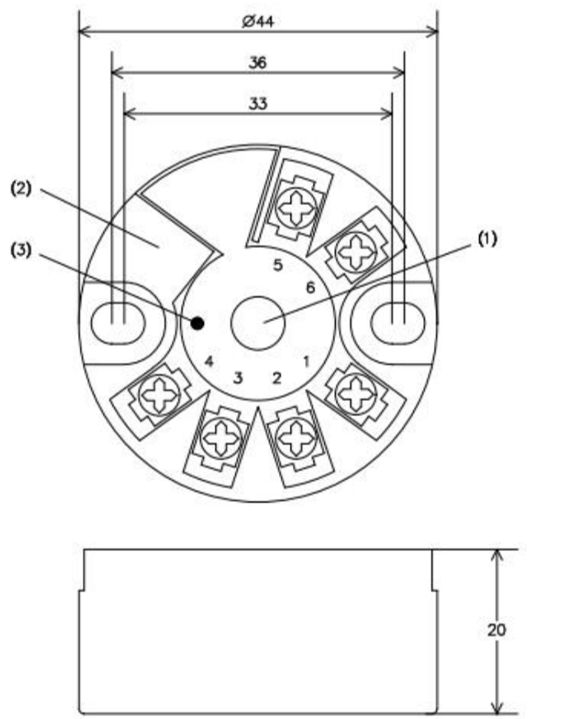

Преобразователь имеет цилиндрическую форму. Корпус выполнен из пластика. На верхней панели расположены 6 клемм для подключения к первичным преобразователям и внешним устройствам, а также два крепёжных отверстия. На боковой панели наклеена маркировочная табличка. Печатная плата преобразователя частично покрыта защитным компаундом – нижняя часть платы полностью герметично покрыта компаундом, верхняя часть платы – частично покрыта компаундом. Удаление, повреждение или вскрытие защитного покрытия печатной платы не допускается. На рисунке ниже показаны габаритные и установочные размеры, а также обозначены:
Подключение преобразователя

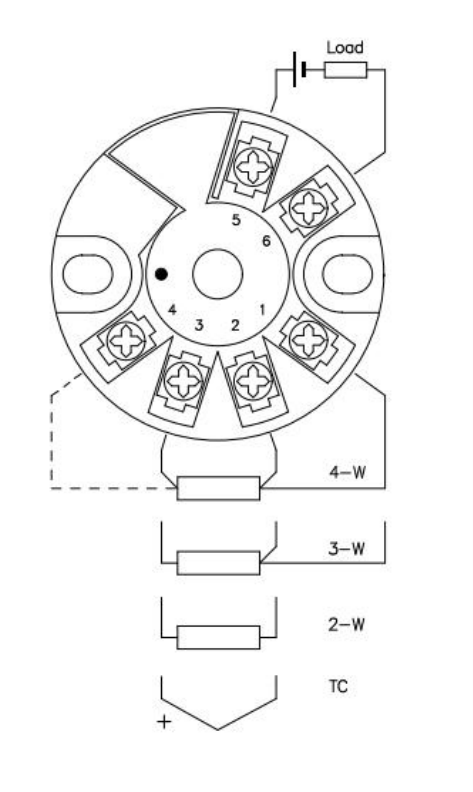

Варианты подключения преобразователя показаны на рисунке ниже
Клеммы 5 и 6 предназначены для внешнего подключения для питания и передачи сигнала. Для подключения термопары или двухпроводного термосопротивления следует использовать клеммы 2 и 3. Для трехпроводного термосопротивления – клеммы 1–3. Для четырехпроводного термосопротивления – клеммы 1–4. Взрывозащищённые преобразователи, установленные во взрывоопасной зоне, подключаются к цепям питания и измерения через барьер искрозащиты (связанное искробезопасное оборудование), установленный во взрывобезопасной зоне.
| Пример | NTH | 300 | -Ex | NTH-300-Ex — преобразователь температуры, выход 4-20 мА + HART, взрывозащищенное исполнение 0Ex ia IIC T6…T4 Ga |
| Модель | NTH | |||
| Выходной сигнал | 100 300 |
4-20 мА 4-20 мА + HART |
||
| Исполнение | — -Ex |
Общепромышленное Искробезопасное 0Ex ia IIC T6…T4 Ga |
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| NTH-100 | Преобразователь температуры с унифицированным выходом 4-20 мА, общепромышленное исполнение | В наличии | от 5 000 руб. |
-
+
|
|
| NTH-300 | Преобразователь температуры с выходом 4-20 мА и цифровым протоколом HART, общепромышленное исполнение | В наличии | от 15 000 руб. |
-
+
|
|
| NTH-100-Ex | Преобразователь температуры с унифицированным выходом 4-20 мА, искробезопасное исполнение Ex ia | В наличии | от 12 000 руб. |
-
+
|
|
| NTH-300-Ex | Преобразователь температуры с выходом 4-20 мА и цифровым протоколом HART, искробезопасное исполнение Ex ia | В наличии | от 25 000 руб. |
-
+
|
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «MIRKIP NTH» с помощью специальной формы.
Вы можете купить MIRKIP NTH в Москве по цене от 5 000 рублей в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость MIRKIP NTH может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
