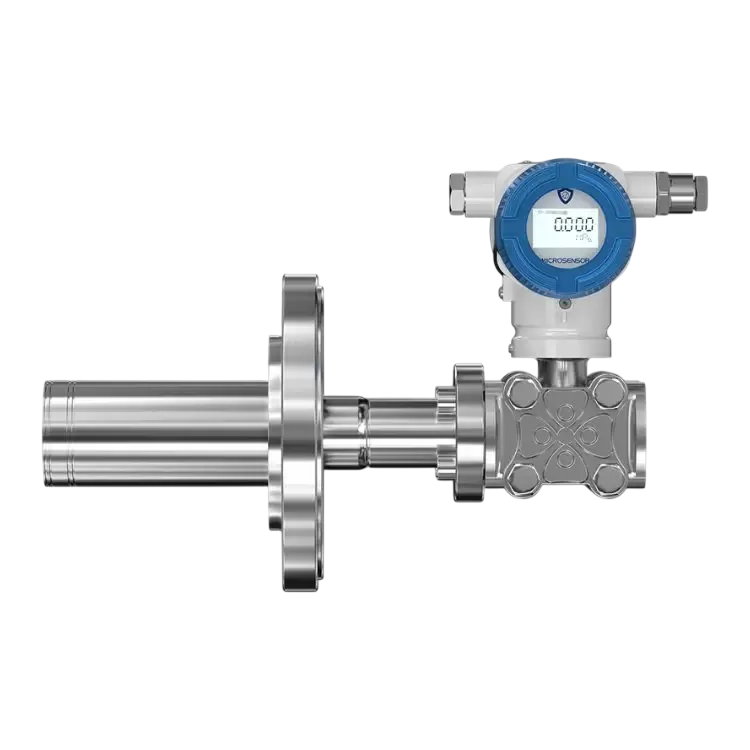

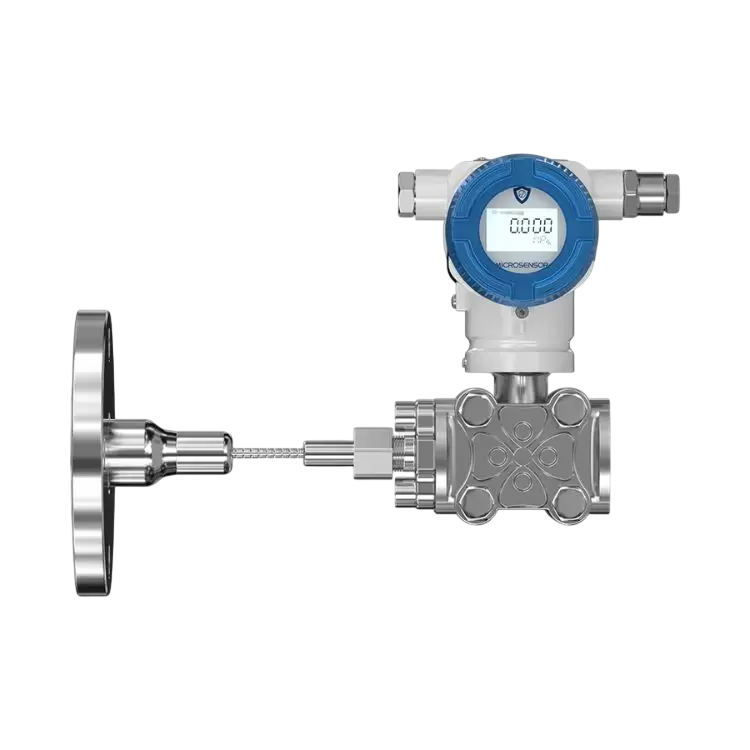

MICRO SENSOR MDM7000LT Интеллектуальный датчик дифференциального давления с фланцевым мембранным уплотнением

Описание MICRO SENSOR MDM7000LT

Интеллектуальный преобразователь (датчик) разности давлений с выносными мембранными разделителями и капиллярными линиями MDM7000-LT предназначен для измерения разности давлений, а также функционально связанных с ней величин: уровня, плотности и расхода вязких, коррозионно-активных и склонных к кристаллизации или образованию осадка сред.

Прибор монтируется непосредственно на технологические фланцы различных стандартов. Давление среды передается от фланцевых разделителей к измерительному блоку через капиллярные линии, заполненные специальной жидкостью (маслом), что полностью изолирует чувствительный элемент от прямого контакта с агрессивной рабочей средой.

Метрологические характеристики

• Диапазоны измерений: 0,4 бар; 2,5 бар; 10 бар (согласно описанию типа: от -0,04 до 0,04 МПа, от -0,25 до 0,25 МПа, от -0,5 до 1,0 МПа).
• Основная погрешность: ±0,075 % от верхнего предела измерений (URL) + влияние системы мембранных разделителей (критически важное метрологическое уточнение для приборов с выносными мембранами).
• Коэффициент перенастройки (турдаун): 100:1, что обеспечивает гибкую адаптацию под конкретную задачу.
• Долгосрочная стабильность: ±0,1 % от диапазона (SPAN) за 10 лет.

Выходные сигналы и управление

Датчик формирует аналоговый выходной сигнал 4…20 мА постоянного тока с поддержкой протокола HART, а также цифровой интерфейс RS485 с протоколом Modbus. Это обеспечивает возможность дистанционной настройки, диагностики и бесшовной интеграции в АСУ ТП.

Конструктивные особенности

• Пьезорезистивный чувствительный элемент на основе монокристаллического кремния.
• Мембрана с высокой степенью защиты от перегрузок.
• Встроенный высокопроизводительный модуль защиты от электромагнитных помех (ЭМС).
• Степень защиты оболочки: IP66 / IP67.
• Возможность выбора различных типов заполняющих жидкостей для экстремальных температур (низкотемпературное силиконовое масло до -55 °C, высокотемпературное до +315 °C, фторированное масло).

Области применения

• Нефтегазовая промышленность
• Электроэнергетика и горнодобывающая отрасль
• Городское водоснабжение и водоотведение.

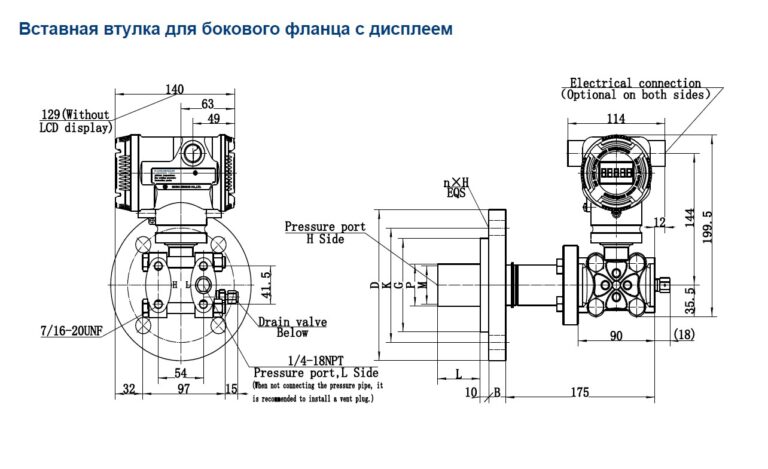

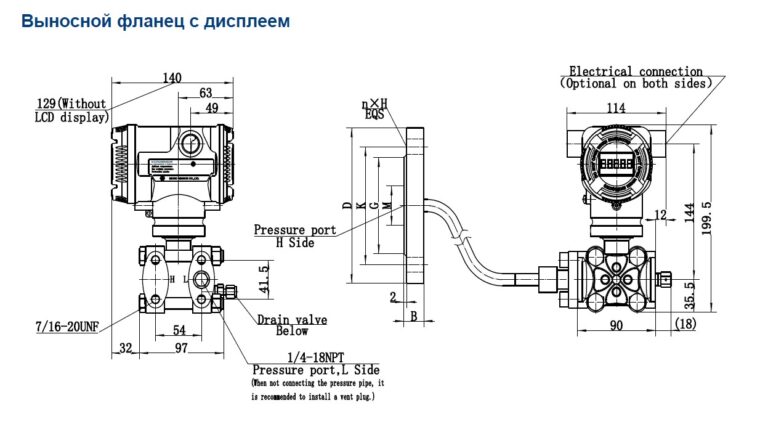

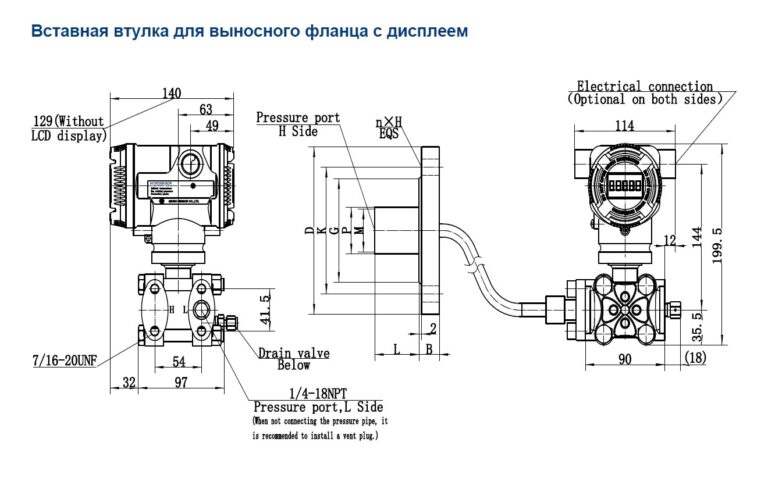

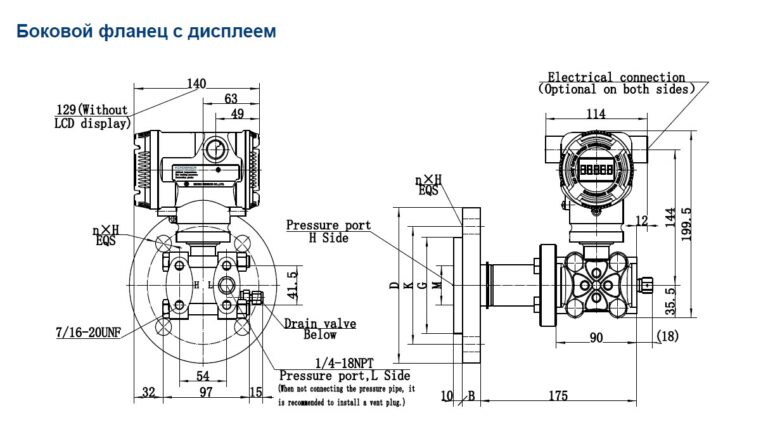

Технические характеристики MICRO SENSOR MDM7000LT

Модельный ряд MICRO SENSOR MDM7000LT

Тип исполнения:
0 — Общепромышленное (невзрывоопасная среда)
1 — Взрывозащищенное исполнение

Выходной сигнал:
H — 4-20 мА постоянного тока, HART
V — 1–5 В постоянного тока, низкое энергопотребление
R — Modbus-RS485

Тип корпуса:
S — Нерж. сталь 316L, 2 входных отверстия с внут. резьбой M20×1.5
U — Нерж. сталь 316L, 2 входных отверстия с внут. резьбой 1/2 NPT (без уплотнений)
P — Алюминиевый сплав (с полиэфирным покрытием), 2 × M20×1,5 внут. резьбовые вводы
N — Алюминиевый сплав (с полиэфирным покрытием), 2 × 1/2 NPT внут. резьбовые вводы (без уплотнений)

Кабельный ввод / разъём:
0 — Нет (без кабельных вводов)
A — Одностороннее подключение со взрывозащищённой металлической заглушкой, M20×1,5
B — Одностороннее подключение со взрывозащищённой металлической заглушкой, 1/2 NPT
1 — Водонепроницаемый разъём M20×1.5, с заглушкой
2 — Невзрывозащищенный адаптер M20×1,5 (M) — M20×1,5 (F) со штекером
3 — Взрывозащищённый адаптер M20×1,5 (M) – 1/2 NPT (F) с заглушкой
4 — Взрывозащищённый адаптер M20×1,5 (M) – M20×1,5 (F) с заглушкой
5 — Взрывозащищённый адаптер M20×1,5 (M) – G1/2 (F) с заглушкой

Индикация:
N — Без LCD-дисплея
L — С LCD-дисплеем

Диапазон измерения:
2 — от -0,4 бар до 0,4 бар
3 — от -2.5 бар до 2.5 бар
4 — от -5 бар до 10 бар

Детали, контактирующие с рабочей средой на стороне низкого давления
A — Мембрана: 316L; Уплотнения: FKM (Фторкаучук) (-20 ℃ ~120 ℃)
B — Мембрана: 316L; Уплотнения: каркас из нержавеющей стали, PTFE (-40 ℃ ~120 ℃)
E — Мембрана: 316L; уплотнения: модифицированный FKM (Фторкаучук) (от -50 °C до 120 °C)
C — Мембрана: Hastelloy C-276; уплотнения: FKM (Фторкаучук) (от -20 °C до 120 °C)
D — Мембрана: Hastelloy C-276; Уплотнения: PTFE с каркасом из нержавеющей стали (от -40 °C до 120 °C)
F — Мембрана: Hastelloy C-276; Уплотнения: модифицированный FKM (Фторкаучук) (от -50 °C до 120 °C)
G — Мембрана: тантал; уплотнения: FKM (Фторкаучук) (от -20 °C до 120 °C)
H — Мембрана: тантал; уплотнения: PTFE с каркасом из нержавеющей стали (от -40 °C до 120 °C)
I — Мембрана: тантал; уплотнения: модифицированный FKM (Фторкаучук) (от -50 °C до 120 °C)

Технологическое соединение с зажимным фланцем на стороне низкого давления
2 — внутренний резьбовой патрубок 1/4-18NPT; клапан сверху фланца
3 — внутренний резьбовой патрубок 1/4-18NPT; клапан снизу фланца

Заполняющая жидкость на стороне низкого давления:
S — Стандартное силиконовое масло (температура применения: от -40 °C до 200 °C, температура окр. среды: от -40 °C до 85 °C)
H — Высокотемпературное силиконовое масло (температура применения: от 0 °C до 315 °C, температура окр. среды: от 0 °C до 85 °C)
L — Низкотемпературное силиконовое масло (температура среды: от -55 °C до 120 °C, температура окр. среды: от -40 °C до 85 °C)
E — Фторированное масло (температура среды: от -55 °C до 85 °C, температура окр. среды: от -40 °C до 85 °C)

Крепление технологического фланца
1 — Болты, гайки и другие детали, легированная сталь 35CrMo

Диаметр фланца на стороне высокого давления:
A — DN25
J — DN40
B — DN50
C — DN80
D — DN100
1 — 1 дюйм
2 — 2 дюйма
3 — 3 дюйма
4 — 4 дюйма

Класс давления на стороне высокого давления:
1 — PN10/PN16
2 — PN25/PN40
3 — PN63
4 — PN100
A — Class 150
B — Class 300
C — Class 600

Материал фланца
6 — Нержавеющая сталь 316

Уплотнительная поверхность фланца:
1 — RF — с выступающей поверхностью (диаметр фланца DN25–DN100 или 1″–4″, давление фланца PN10–PN160 или Class 150–Class 2500)
A — FM — внутренний фланец (диаметр фланца DN25–DN100 или 1″–4″, давление на фланце PN10–PN160 или Class 300–Class 2500)
B — M — внешний фланец (диаметр фланца DN25–DN100 или 1″–4″, давление на фланце PN10–PN160 или Class 300–Class 2500)
C — RJ — кольцевое соединение (диаметр фланца DN25–DN100 или 1″–4″, давление на фланце PN63–PN160 или класс 150–класс 2500)

Материал деталей, контактирующих с рабочей средой:
6A — Фланец: Нерж. сталь 316; Измерительная мембрана: Нерж. сталь 316L
6B — Фланец: Нерж. сталь 316; Измерительная мембрана: Hastelloy C-276
6C — Фланец: Нерж. сталь 316; Измерительная мембрана: Тантал
6D — Фланец: Нерж. сталь 316; Измерительная мембрана: Титан
6E — Фланец: Нерж. сталь 316; Измерительная мембрана: Монель

Заполняющая жидкость на стороне высокого давления:
S — Стандартное силиконовое масло (температура применения: от -40 °C до 200 °C, температура окр. среды: от -40 °C до 85 °C)
H — Высокотемпературное силиконовое масло (температура применения: от 0 °C до 315 °C, температура окр. среды: от 0 °C до 85 °C)
L — Низкотемпературное силиконовое масло (температура среды: от -55 °C до 120 °C, температура окр. среды: от -40 °C до 85 °C)
E — Фторированное масло (температура среды: от -55 °C до 85 °C, температура окр. среды: от -40 °C до 85 °C)

Дополнительные опции:
/V — Мембрана для процессов с высоким вакуумом и высокими температурами (если выбрана эта опция, это повлияет на точность, которая может составить не более 0,2 %)
/WH — Сигнал тревоги: верхнее значение (20.8 мА / 21 мА)
/WL — Сигнал тревоги: нижнее значение (3.8 мА / 3.6 мА), по умолчанию
/D1 — Т-образный адаптер (M) M20×1,5 и вентиляционная трубка Φ14 мм×2 мм×30 мм, нержавеющая сталь 316, ×1
/D2 — Овальный адаптер, 1/2-14 NPT (F), нержавеющая сталь 316, ×1
/B — Встроенный модуль связи Bluetooth
/J3 — Одинарная мембрана на стороне высокого давления (8 мк)
/J4 — Двойные мембраны на сторонах высокого и низкого давления (8 мк)
/LD — Низкое содержание меди и цинка (для литиевых батарей)
/AL6 — Точность ±0.2%
/AL7 — Точность ±0.5%

Пример: MDM7000-LT-1HP1L-2A1S1-HM-2B14614A66AS/D1
