MadgeTech TCTempX Многоканальный регистратор температуры

Описание MadgeTech TCTempX

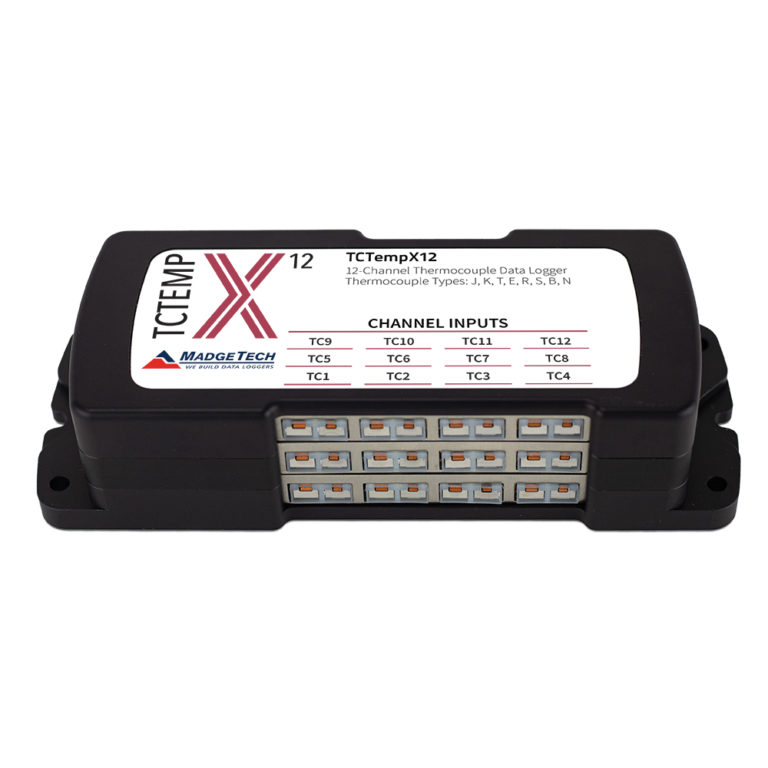

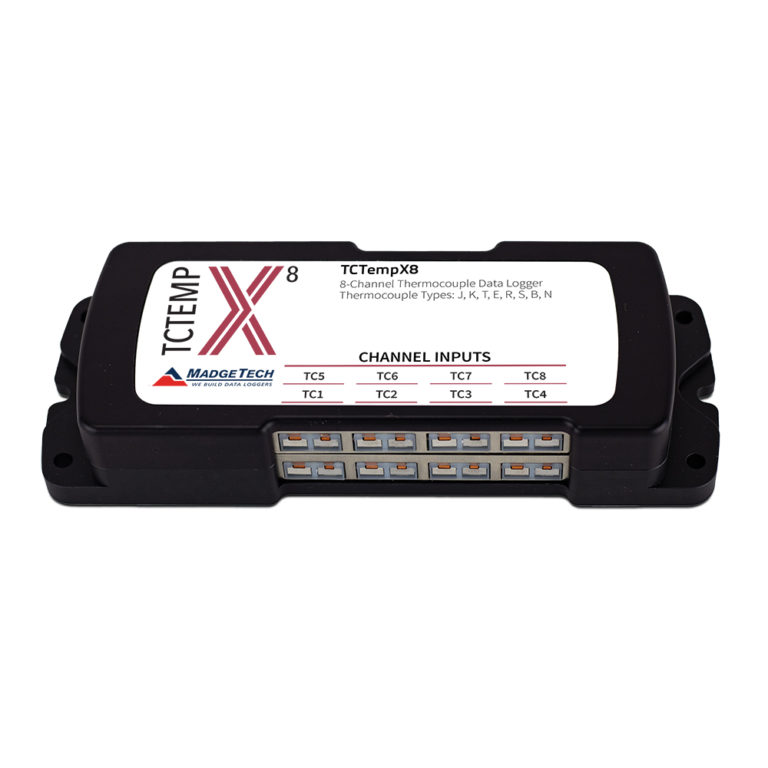

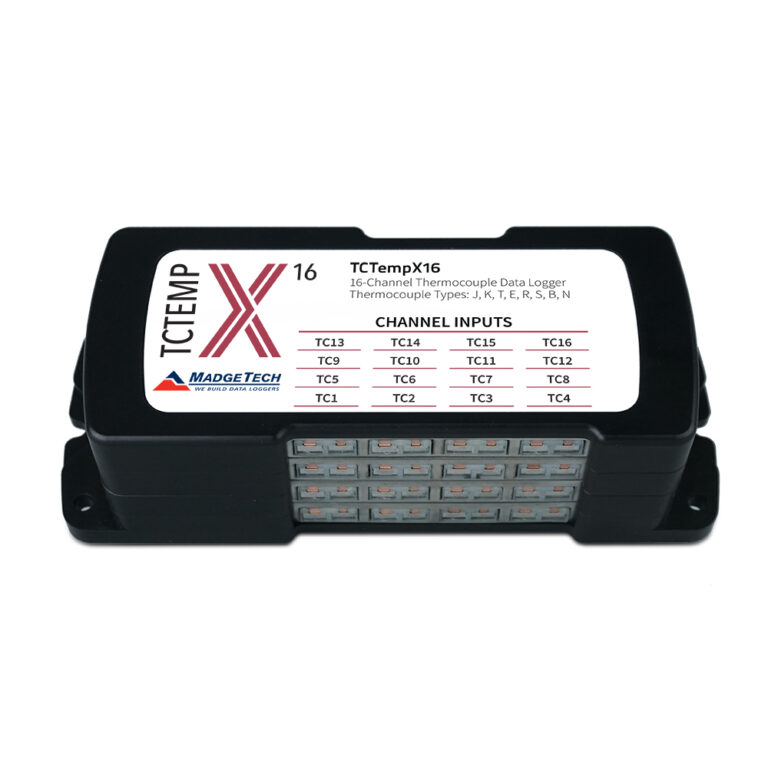

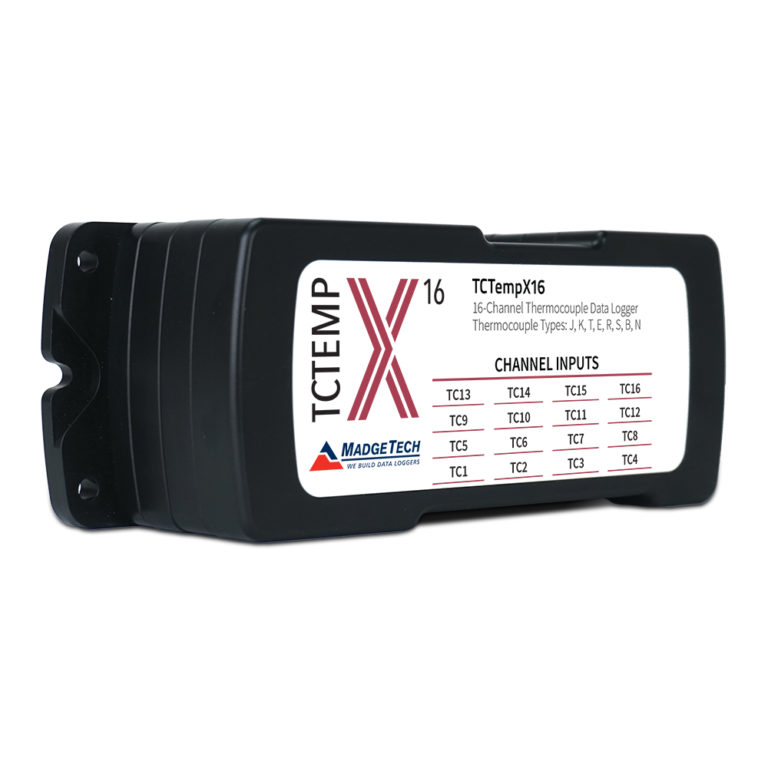

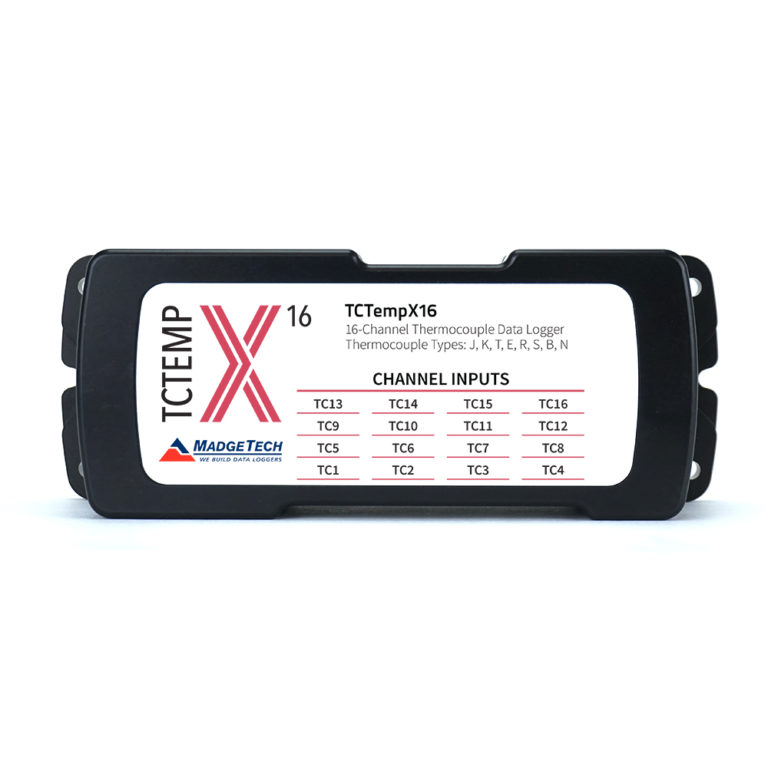

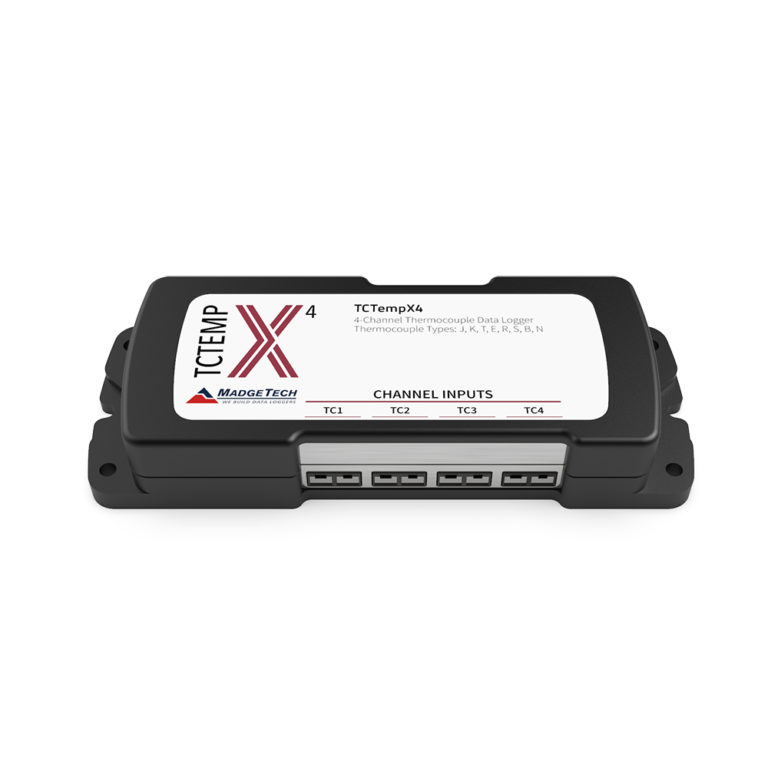

Серия TCTempX включает четыре модели — TCTempX4, TCTempX8, TCTempX12 и TCTempX16 — представляющие собой многоканальные регистраторы температуры на основе термопар. Приборы обеспечивают частоту опроса до 4 Гц и предназначены для широкого круга задач: от удалённого мониторинга до одновременного контроля в нескольких точках на одном объекте. Все каналы регистрируют данные синхронно.

Ключевые функциональные возможности

• Объём памяти (зависит от числа активных каналов):
  • TCTempX4 – до 524 032 отсчётов;
  • TCTempX8 – до 262 016 отсчётов;
  • TCTempX12 – до 174 677 отсчётов;
  • TCTempX16 – до 131 008 отсчётов.
• Для увеличения доступного объёма памяти пользователь может отключать неиспользуемые каналы.
• Каждому каналу можно присвоить индивидуальное наименование длиной до 10 знаков – это упрощает идентификацию.
• Реализована индивидуальная компенсация температуры холодного спая для каждого канала, что повышает точность измерений и сокращает время отклика.
• При извлечении или обрыве термопарного датчика в процессе регистрации программное обеспечение автоматически фиксирует это событие в данных.
• Поддерживаются термопары типов J, K, T, E, R, S, B, N.

Программное обеспечение

Приборы полностью совместимы с новейшей версией MadgeTech 4. Программное обеспечение обеспечивает простой запуск, остановку и выгрузку данных, предоставляет графическое, табличное и сводное представление информации с возможностью отображения в настраиваемых единицах измерения. Дополнительные функции ПО:

• наложение нескольких графиков;
• статистическая обработка;
• цифровая калибровка;
• масштабирование (приближение/отдаление);
• расчёт уравнений летальности (F0, PU);
• вычисление средней кинетической температуры;
• полная поддержка часовых поясов;
• аннотирование данных;
• отображение линий минимума, максимума и среднего значения;
• сводное представление результатов.

Подключение и питание

• Модели оснащены 4, 8, 12 или 16 разъёмами типа SMP для подключения субминиатюрных термопарных вилок. Схема подключения для каждой модели приведена в документации.
• Важно: строго соблюдайте полярность подключения – не подключайте провода к ошибочным клеммам.
• Питание осуществляется от универсального сетевого адаптера для настенного монтажа (входит в комплект). Также предусмотрена возможность использования сменной батареи.

Запуск и управление

• Запуск регистрации возможен по кнопке на корпусе или программно (по расписанию).
• Интерфейс связи – стандартный USB‑A – Micro USB (отказ от специального интерфейсного кабеля упрощает подключение).

Преимущества

• Простая настройка и монтаж.
• Минимальное техническое обслуживание в течение длительного срока службы.
• Пригодность для длительной полевой эксплуатации.
• В комплекте поставляется свидетельство о калибровке.

Области применения

• Мониторинг складских и холодильных помещений.
• Медицинская и фармацевтическая промышленность (включая валидацию камер).
• Контроль температуры в печах, коптильных камерах и пищевом производстве.
• Системы HVAC (отопление, вентиляция, кондиционирование).
• Испытания двигателей и другие инженерные исследования.

На видео представлен многоканальный термопарный регистратор температуры MadgeTech TCTempX16 — его возможности, подключение и работа с программным обеспечением для температурного картирования и обнаружения холодных точек.

Технические характеристики MadgeTech TCTempX

Аксессуары для MadgeTech TCTempX

Фото	Модель	Описание
	U9VL-J	Литиевая батарея U9VL-J 9,0 В, литиевая батарея, 1200 мА·ч. Сменная батарея для серии TCTempX
	Micro USB Cable	Интерфейсный кабель и сменный кабель для IFC406 и различных регистраторов данных.
	Type K 72″/180″	Термопара с стеклянной оплеткой, 24 AWG, упаковка из 4 шт. Термопара типа K с стеклянной оплеткой 24 AWG (упаковка из 4 шт.) с разъемом SMP. Доступна длиной 72 дюйма или 180 дюймов. Рабочий диапазон температур провода составляет от -100 °C до 482 °C (от -148 °F до 900 °F).
	Type K Thermocouple with SMP	Термопара типа K с разъемом SMP. Доступные длины: 0,91 м, 1,83 м, 3 м, 5 м, 7,62 м, 50,24 м, 30,28 м
	Type K 36″ Thermocouple 6″ Sheath	Термопара типа K длиной 36 дюймов с оболочкой из нержавеющей стали размером 6 дюймов на 1/8 дюйма в диаметре. Сменная термопара для модели ETR101A.
	Type K 72″ Thermocouple 3″ Sheath	Термопара типа K длиной 72″ с оболочкой из нержавеющей стали длиной 3″.
	USB Universal Power Adapter	Универсальный сетевой адаптер со сменными вилками для использования с беспроводными трансиверами RFC1000, RFC1000-CE, системой мониторинга температуры вакцин VTMS, а также всеми регистраторами данных серий RF2000A и X-Series.
	Type K 72″ Thermocouple 6″ Sheath	Термопара типа K длиной 72″ с оболочкой из нержавеющей стали длиной 6″

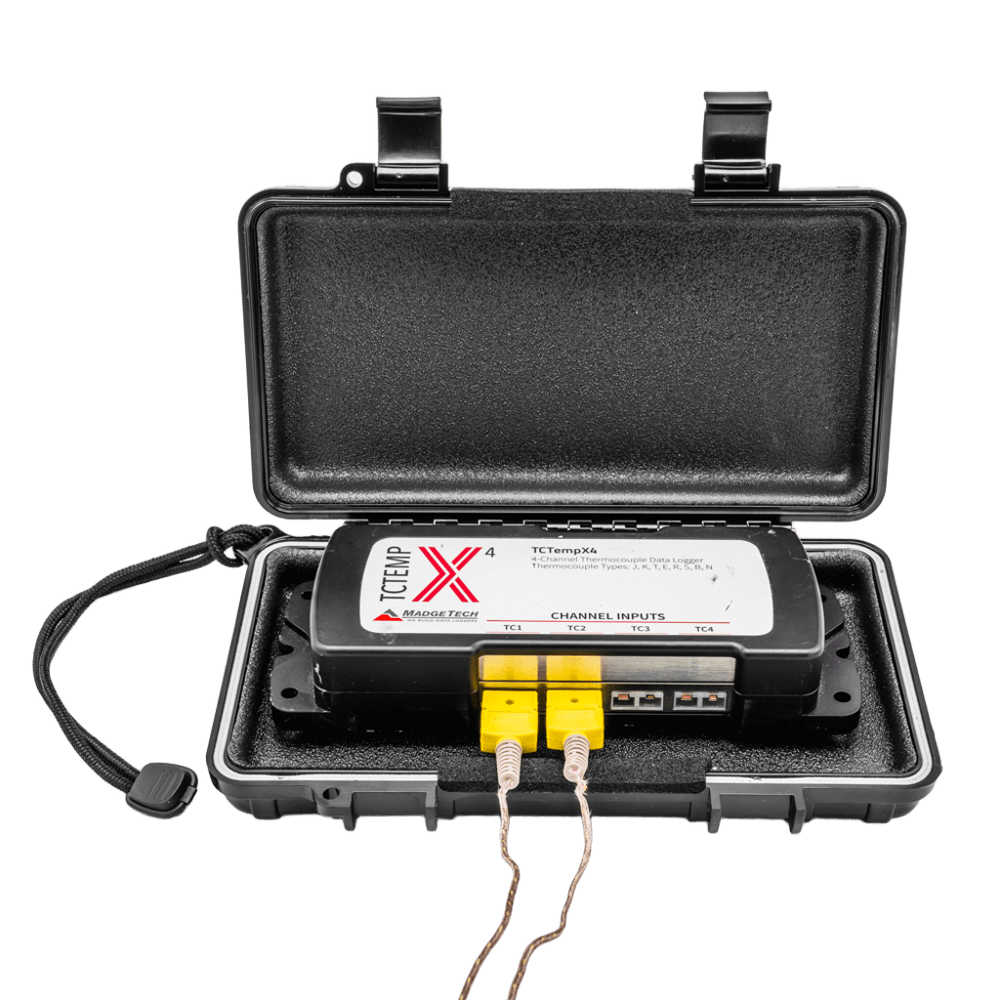

	T3000 Enclosure	Защитный корпус T3000 — погодостойкий корпус для регистраторов данных MadgeTech. Совместим с 4‑ и 8‑канальными моделями серии X, а также с 4‑канальными серии XLCD. Обеспечивает герметичное уплотнение для эксплуатации во влажной среде (не предназначен для погружения). Корпус выполнен из ударопрочного поликарбоната, внутренняя пенопластовая прокладка герметизирует кабели. В комплекте — шнурок для переноски.
	Type E 36″/72″ Thermocouple with SMP	Термопара типа E длиной 36″ или 72″ с разъемом SMP и изоляцией из PFA.
	Type J 36″/72″ Thermocouple with SMP	Термопара типа J длиной 36″ или 72″ с разъемом SMP и изоляцией из PFA.
	Type T 36″/72″ Thermocouple with SMP	Термопара типа T длиной 36″ или 72″ с разъемом SMP и изоляцией из PFA.
