ARTANG Aimag H 3-A Санитарный электромагнитный расходомер молока и напитков

Описание ARTANG Aimag H

Электромагнитные расходомеры Aimag H используют гигиеническое соединение процесса и оснащены коррозионностойкими накладками, которые особенно подходят для гигиенических применений и соответствуют технологическим требованиям к пищевым напитками и медико-биологическим наукам.

Гигиенический расходомер использует фитинги с тройными зажимами. Есть сертификат соответствия санитарным стандартам 3-А.

Прибор подходит для эксплуатации в пищевой промышленности для измерения расхода различных жидких продуктов в производстве пищевых продуктов и напитков, а также в фармацевтической промышленности в производстве лекарственных средств, для измерения расхода жидких ингредиентов, используемых для создания медикаментов. Отвечает строгим стандартам пищевой, фармацевтической промышленности, гарантирует надежное измерение.

Функции

• Подкладка из PFA.
• Материалы, соприкасающиеся со средой, подлежат очистке CIP, SIP.
• Отсутствие движущихся частей, не требует технического обслуживания.
• Гибкая установка: множество гигиеничных присоединений к процессу.

Поддерживаемые условия и функции

Обеспечивает стабильную работу в наружных и промышленных условиях — Диапазон температуры окружающей среды: от –40 °C до +60 °C.

Обеспечивает надежную работу в промышленных условиях с электромагнитными помехами — Электромагнитная совместимость (ЭМС). Получен профессиональный сертификат ЭМС.

Преимущества санитарных электромагнитных расходомеров

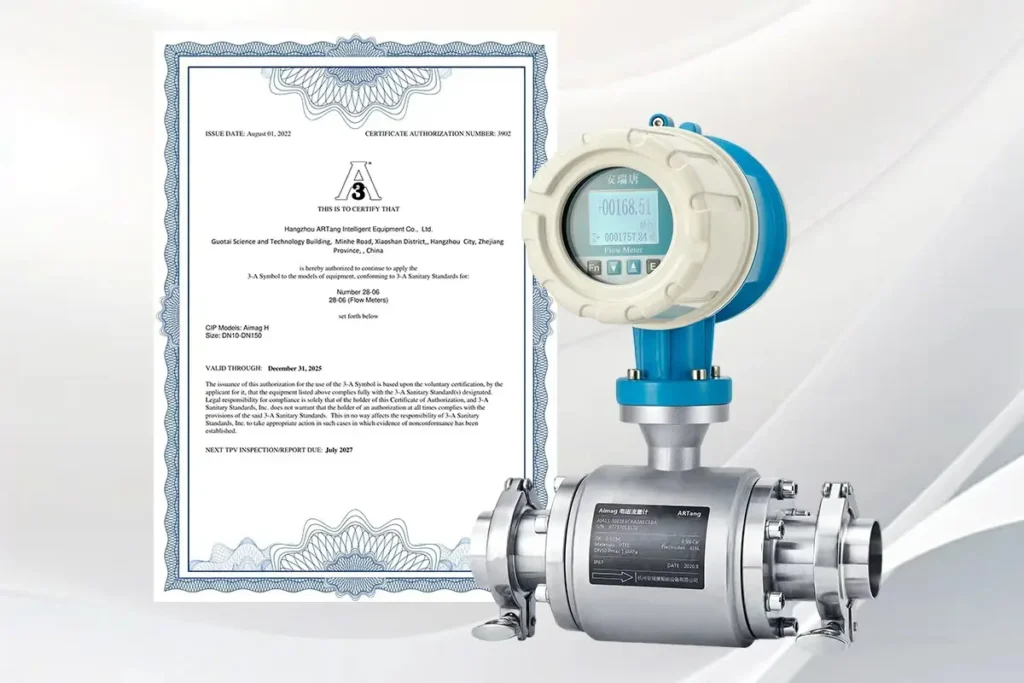

Гигиеническая конструкция, сертифицированная по стандарту 3-A — Материалы и конструкция соответствуют стандартам санитарной сертификации 3-A и подходят для пищевых продуктов, напитков, молочных продуктов и т. д.

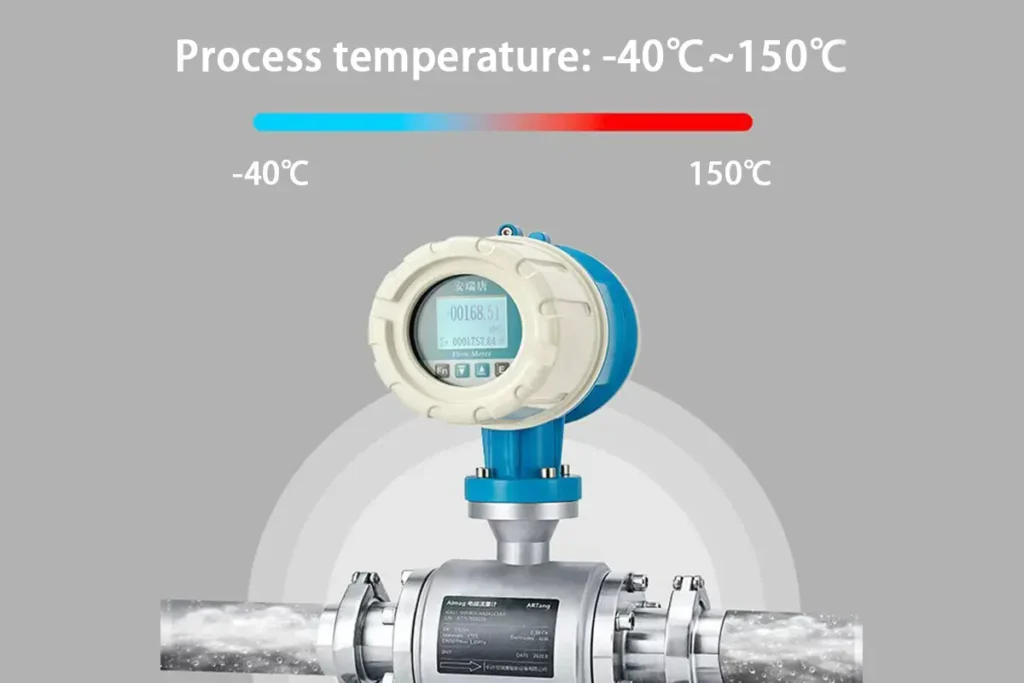

Подходит для процессов очистки CIP/SIP — Фторополимерное (PFA) покрытие, устойчивое к температурам от -40 °C до 150 °C, выдерживает высокотемпературную очистку, а также очистку кислотными и щелочными растворами. Материал покрытия нетоксичен, не выделяет вредных веществ (соответствует требованиям FDA) и соответствует стандартам 3-A.

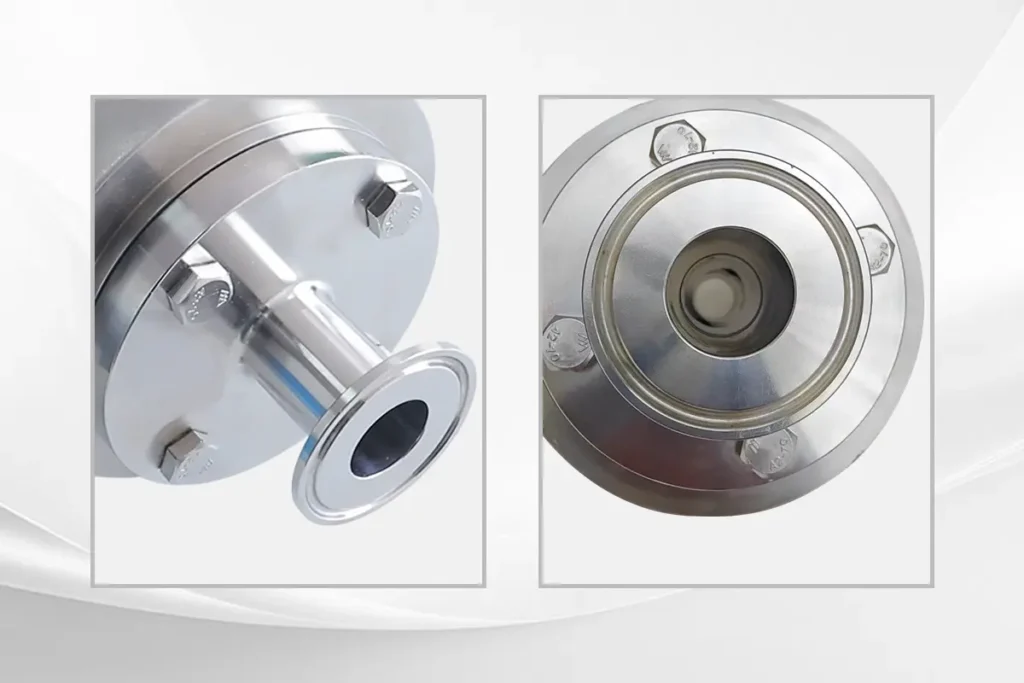

Гигиеническая конструкция высокого уровня — Встроенные электроды и цельнообработанные технологические соединения создают гладкий, гигиеничный канал потока без мертвых зон, соответствующий санитарным стандартам 3-A, что способствует обеспечению стабильного и точного измерения расхода.

На видео ниже представлен краткий обзор электромагнитного расходомера Artang Aimag H

Принцип измерения прибора

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, где проводник движется в магнитном поле для получения индуцированного напряжения.

Электрический расходомер генерирует постоянное переменное магнитное поле путем переключения постоянного тока с переменной полярностью, и направления магнитного поля перпендикулярны направлению потока среды. При изменении расхода среда проходит через магнитное поле и текущая среда эквивалентна движущейся в проводнике, тем самым вызывая электродвижущую силу пропорциональную расходу среды. Электромагнитный расходомер обнаруживает индуцированную электроподвижность через два измерительных электрода и передает ее на преобразователь для обработки. На основе площади поперечного сечения измерительного трубопровода можно рассчитать объемный поток жидкости.

Технические характеристики ARTANG Aimag H

Сравнение расходомеров ARTANG с другими производителями

Расходомеры ARTANG:

• 99,9% Чистые медные катушки обеспечивают стабильное измерение, проблемы дрейфа без нулевой точки.
• Принятые технологии сварки. Поставка углеродистой стали, материалов SS304,S5316.

Других бренды:

• Медные катушки с большим количеством алюминия. Легко вызвать дрейф с нулевой точкой, стабильное измерение не может быть гарантированно.
• Грубая сварка. Слишком много сварочных соединений.

Инструкция по установке

• Устанавливайте в самой нижней точке и по вертикале в направлении вверх. Не устанавливайте в самой высокой точке и по вертикале в направлении вниз.
• При перепаде более 5м, выпускной клапан устанавливается на выходе из системы.
• В открытой дренажной трубке установку производите в нижней точке.
• Требуется 5D восходящего и 3D нисходящего потока.
• Устанавливайте на выходе из насоса, а не на входе.
• Устанавливайте в направлении подъема.

Область применения ARTANG Aimag H

• пищевая промышленность;
• молочная промышленность;
• ликеро-водочная промышленность;
• пивоварение;
• фармацевтическая промышленность.

Электромагнитный расходомер ARTANG Aimag H в основном используется в процессе осахаривания, ферментации и фильтрации при варке пива. Надежное электромагнитное измерение расхода обеспечивает получение точных данных для оптимизации технологического процесса. Гибкие и разнообразные гигиенические соединения могут соответствовать различным требованиям производства пива. Aimag H может помочь оптимизировать использование сырья, сэкономить энергию и повысить эффективность пивоварения.
