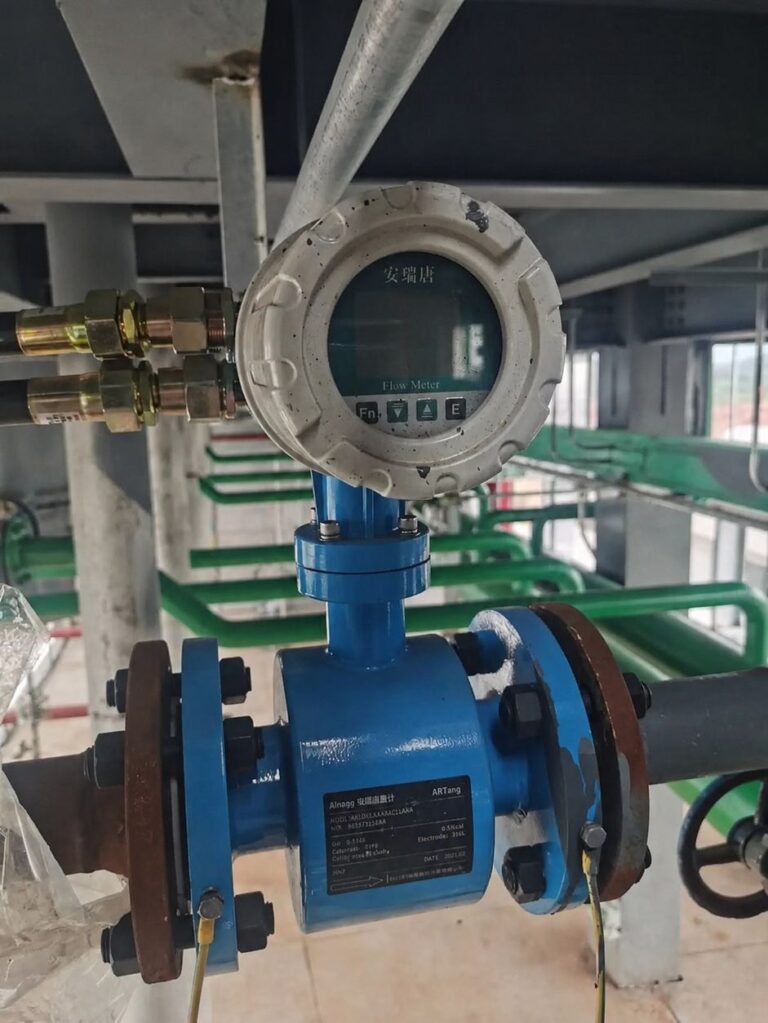

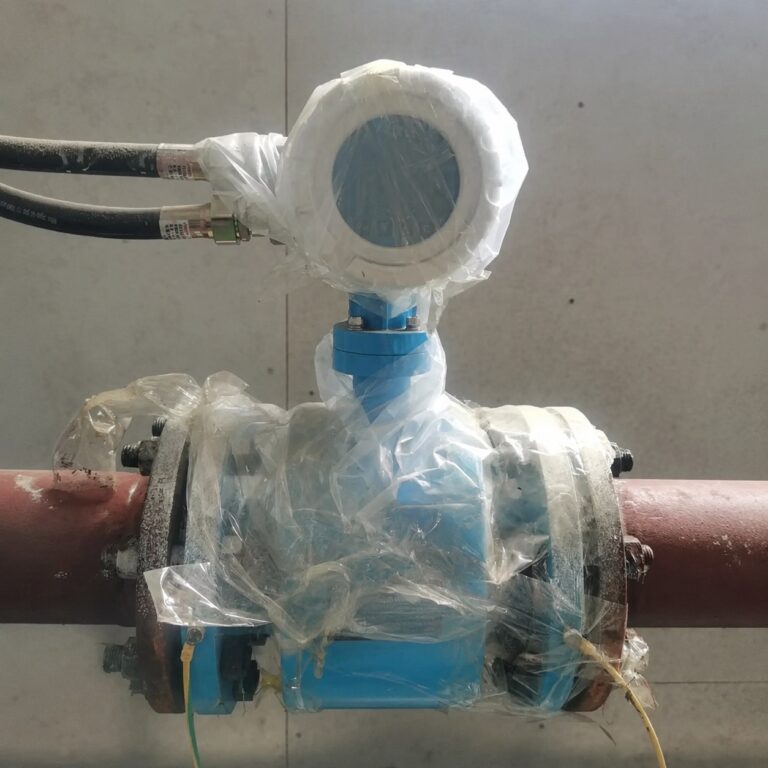

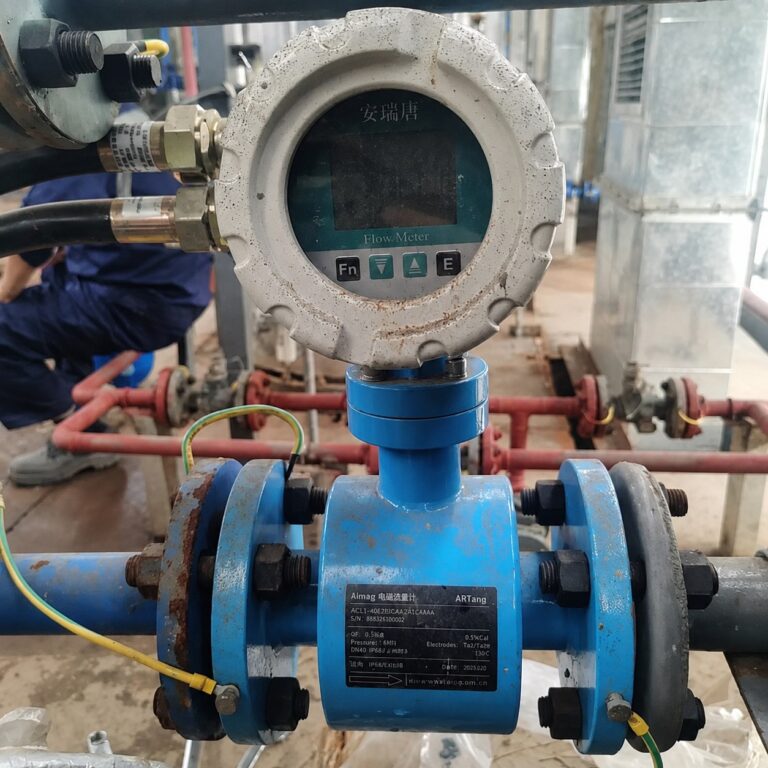

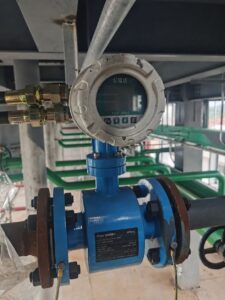

Электромагнитный расходомер агрессивной среды ARTANG Aimag C

Описание ARTANG Aimag C

Aimag C — лучший химически стойкий расходомер для коррозионно-активных жидкостей. Диаметр  электромагнитного расходомера  варьируется от  DN6  до  DN3000 .

Электромагнитный расходометр  предназначен для химического  применения с коррозионными жидкостями и высокими температурами среды.
Широкий выбор смачиваемых материалов доступен для нефтяных и химических процессов.

Функции

• Широкий выбор смачиваемых материалов.
• Отсутствие движущихся частей, не требует технического обслуживания.
• Доступны компактная и удаленная версии.
• Макс. рабочее давление до 26 МПа.
• Соответствует стандартам взрывозащиты GB3836.

Принцип измерения прибора

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, где проводник движется в магнитном поле для получения индуцированного напряжения.

Электрический расходомер генерирует постоянное переменное магнитное поле путем переключения постоянного тока с переменной полярностью, и направления магнитного поля перпендикулярны направлению потока среды. При изменении расхода среда проходит через магнитное поле и текущая среда эквивалентна движущейся в проводнике, тем самым вызывая электродвижущую силу пропорциональную расходу среды. Электромагнитный расходомер обнаруживает индуцированную электроподвижность через два измерительных электрода и передает ее на преобразователь для обработки. На основе площади поперечного сечения измерительного трубопровода можно рассчитать объемный поток жидкости.

Технические характеристики ARTANG Aimag С

Сравнение расходомеров ARTANG с другими производителями

Расходомеры ARTANG:

• 99,9% Чистые медные катушки обеспечивают стабильное измерение, проблемы дрейфа без нулевой точки.
• Принятые технологии сварки. Поставка углеродистой стали, материалов SS304,S5316.
• PTFE материал вкладыша имеет высокую термостойкость, химическую стойкость. Высококачественная сварка, плотные швы, обеспечивают долгий срок службы.
• Трехслойные листы кремниевой стали а качестве защитного корпуса могут обеспечить лучшую защиту от помех, по сравнению с обычным корпусом. (только однослойный лист кремниевой стали)

Расходомеры других брендов:

• Медные катушки с большим количеством алюминия. Легко вызвать дрейф с нулевой точкой, стабильное измерение не может быть гарантированно.
• Грубая сварка. Слишком много сварочных соединений.

Инструкция по установке

• Устанавливайте в самой нижней точке и по вертикале в направлении вверх. Не устанавливайте в самой высокой точке и по вертикале в направлении вниз.
• При перепаде более 5м, выпускной клапан устанавливается на выходе из системы.
• В открытой дренажной трубке установку производите в нижней точке.
• Требуется 5D восходящего и 3D нисходящего потока.
• Устанавливайте на выходе из насоса, а не на входе.
• Устанавливайте в направлении подъема.

Область применения ARTANG Aimag С

• Химическое производство
• Разработка нефтяных месторождений:

Точность электромагнитного расходомера Aimag C составляет до 0,2%, что может эффективно гарантировать точность процесса измерения. Максимальное рабочее давление составляет до 26 МПа, что особенно подходит для закачки воды под высоким давлением и закачки полимера при разработке нефтяных месторождений.
