Компактный датчик перепада давления Dwyer 616KX, разработанный для специалистов по монтажу и техническому обслуживанию. Кнопка обнуления на торце, выходной сигнал (4–20 мА или 0–10 В) выбирается на месте.
Датчик поддерживает широкий набор диапазонов дифференциального давления, включая: от 0 до 25 Па (0,1 дюйма вод. ст., 2,5 мм вод. ст.) до от 0 до 10000 Па (40 дюймов вод. ст., 1000 мм вод. ст.). Точность: ±0,25…±2,0 % FSO. Рабочая среда: воздух и негорючие газы. Температура: от –20 до +70 °C. Монтаж на DIN-рейку или стену. Вес 51 г.
Сделано в США. Производитель DWYER, модель 616KX
Для физлиц доступна оплата по QR-коду
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 12 недель
цена По запросу
Под заказ
В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.

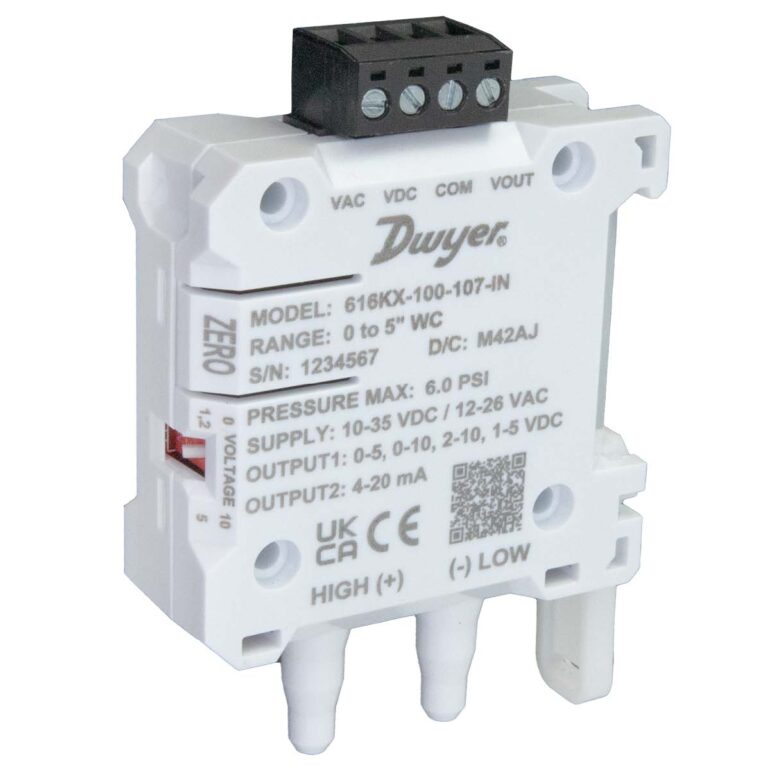

Датчик дифференциального давления серии 616KX — идеальный выбор для специалистов по монтажу и обслуживанию, которым необходима максимальная гибкость по диапазонам давления в компактном корпусе. Самый компактный датчик дифференциального давления компании Dwyer отличается простотой конструкции: кнопка установки нуля на торце корпуса обеспечивает удобный доступ при любой конфигурации монтажа, а выходной сигнал выбирается на месте. Литой корпус поддерживает три типоразмера подключений к процессу как в дюймовой, так и в метрической системе, а опциональные резьбовые исполнения 1/8″ NPT или BSPT делают подключение к процессу простым.
Варианты конфигурации
Серия 616KX предлагает конфигурируемые выходные сигналы, подключения к процессу и варианты калибровки. Датчик оснащён кнопкой установки нуля, вынесенной на торец корпуса, что позволяет выполнять корректировку нуля без инструмента и вскрытия корпуса.
Выходные сигналы и требования к питанию
Потребляемый ток: не более 21 мА (постоянно).
Технологические присоединения и монтаж

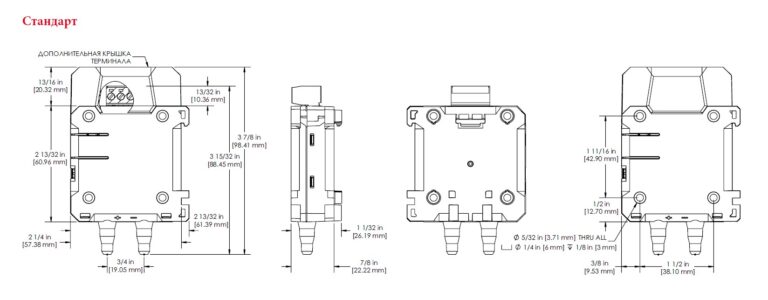

Монтаж: предусмотрен для крепления на 35-мм DIN-рейку (сбоку и сзади). Отверстия для настенного монтажа под винты №6 с шагом 1/4″ [6 мм] ± 1/8″ [3 мм].
Преимущества/особенности
Области применение
| Рабочая среда | Воздух и негорючие совместимые газы |
| Материалы, контактирующие со средой | По согласованию с заводом-изготовителем |
| Погрешность | 616KX-025 ±0,25 % FSO; 616KX-050 ±0,50 % FSO; 616KX-100 ±1,0 % FSO; 616KX-200 ±2,0 % FSO |
| Стабильность | < ±1 % в год от полной шкалы (FSO). |
| Температурные пределы | От -4 °F до 159 °F (от -20 °C до 70 °C). |
| Пределы давления | 3,6 psig для диапазонов до 1″ вод. ст. (25…250 Па; 2,5…25 мм вод. ст.); 6 psig для диапазонов до 40″ вод. ст. (500…10000 Па; 50…1000 мм вод. ст.) |
| Температурный коэффициент | 0,02 % от полной шкалы на °F (0,036 % на °C). |
| Требования к питанию | 2-проводная схема: 10…36 В пост. тока; 3-проводная схема: 17…36 В пост. тока или изолированное 21,6…33 В перем. тока |
| Выходной сигнал | 4…20 мА или программируемый в полевых условиях: 0…10 В, 0…5 В, 2…10 В, 1…5 В |
| Корректировка нуля | Кнопка на торце корпуса |
| Сопротивление нагрузки | От 0 до 1250 Ом |
| Потребляемый ток | Не более 21 мА |
| Электрические соединения | Винтовые клеммные колодки |
| Технологические присоединения | Штуцеры для гибких трубок с внутренним диаметром 1/8″, 3/16″, 1/4″, 5 мм, 6 мм |
| Степень защиты корпуса | NEMA 1 (IP20) |
| Ориентация при монтаже | Не чувствителен к положению. Крепление на 35-мм DIN-рейку (сбоку и сзади). Отверстия для настенного монтажа под винты №6 |
| Масса | 1,8 унции (51 г) |
| Соответствие нормам | CE, RoHS 3, Plenum Rated (UL 2043), UL94 V-0 |
| Пример | 616KX | 025 | 1 | 07 | IN | 616KX-025-107-IN | |
| Модель | 616KX | ||||||
| Точность | 025 050 100 200 |
±0,25 % от полной шкалы (FSO) ±0,5 % от полной шкалы (FSO) ±1,0 % от полной шкалы (FSO) ±2,0 % от полной шкалы (FSO) |
|||||
| Направленность | 1 2 |
Однонаправленный Двунаправленный |
|||||
| Диапазон измерения | 00 01 02 03 04 05 06 07 08 09 10 11 12 |
От 0 до 25 Па (0,1 дюйма вод. ст., 2,5 мм вод. ст.) От 0 до 60 Па (0,25 дюйма вод. ст., 5 мм вод. ст.) От 0 до 100 Па (0,4 дюйма вод. ст., 10 мм вод. ст.) От 0 до 125 Па (0,5 дюйма вод. ст., 12 мм вод. ст.) От 0 до 250 Па (1 дюйм вод. ст., 25 мм вод. ст.) От 0 до 500 Па (2 дюйма вод. ст., 50 мм вод. ст.) От 0 до 750 Па (3 дюйма вод. ст., 100 мм вод. ст.) От 0 до 1250 Па (5 дюймов вод. ст., 125 мм вод. ст.) От 0 до 2500 Па (10 дюймов вод. ст., 250 мм вод. ст.) От 0 до 3750 Па (15 дюймов вод. ст., 400 мм вод. ст.) От 0 до 5000 Па (20 дюймов вод. ст., 450 мм вод. ст.) От 0 до 6250 Па (25 дюймов вод. ст., 500 мм вод. ст.) От 0 до 10000 Па (40 дюймов вод. ст., 1000 мм вод. ст.) |
|||||
| Единицы измерения | IN PA MM |
Дюймы водяного столба Паскали Миллиметры водяного столба |
|||||

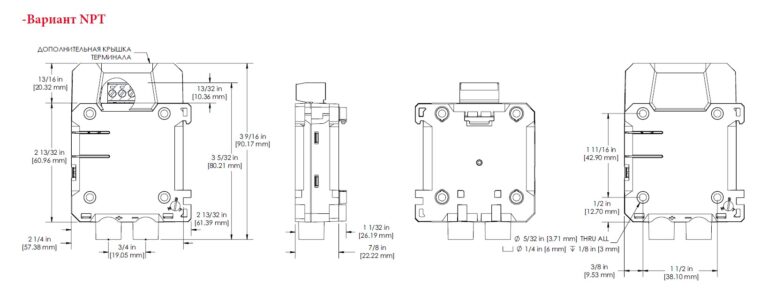

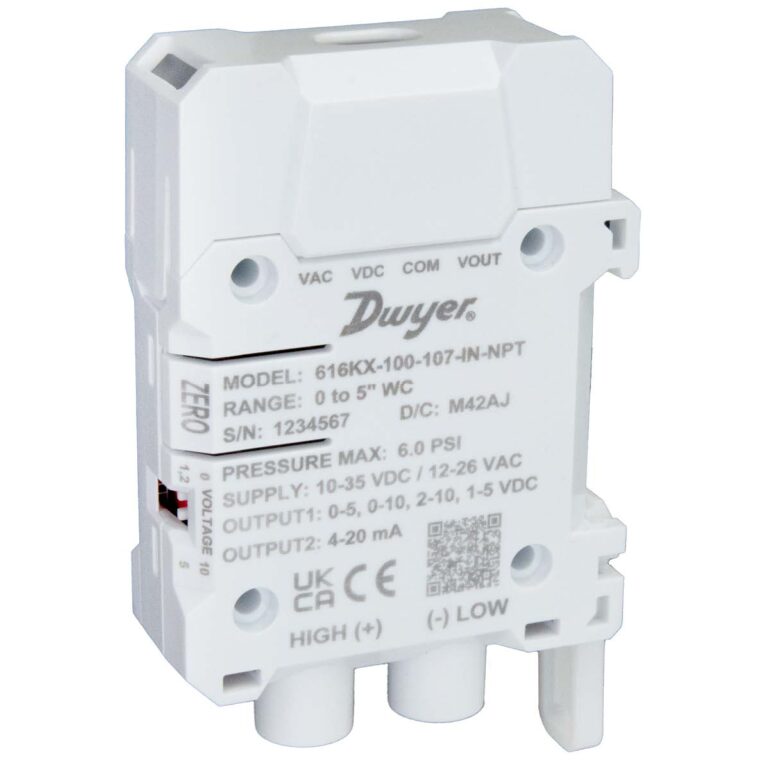

| Опции | -NPT -BSPT -TC -Z1 -Z2 -FC -NIST |
Резьба NPT Резьба BSPT Крышка клеммной колодки Зона нечувствительности нуля (1 %) Зона нечувствительности нуля (2 %) Сертификат заводской калибровки Отчёт о калибровке с прослеживаемостью по NIST |
| Фото | Модель | Описание |
|---|---|---|
|
A-489 | 4˝ прямой наконечник статического давления с фланцем 100-240 |
|
A-360 | Алюминиевая DIN-рейка — поставляется только длиной 1 м (2,8 фута). |
|
A-480 | Пластиковый наконечник для измерения статического давления |
|

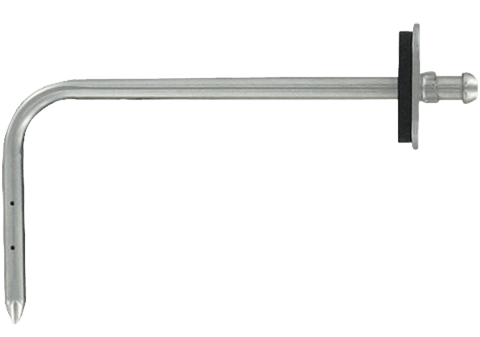

A-302F-A | Насадка 303 SS для измерения статического давления с монтажным фланцем, предназначенная для резиновых или пластиковых трубок с внутренним диаметром 3/16«. Глубина ввода — 4», в комплект входят крепежные винты. |
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| 616KX-025-107-IN | Датчик дифференциального давления, 0,25 % от полной шкалы (FSO), от 0 до 5 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-025-108-IN | Датчик дифференциального давления, 0,25 % от полной шкалы (FSO), от 0 до 10 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-025-109-IN | Датчик дифференциального давления, 0,25 % от полной шкалы (FSO), от 0 до 15 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-025-110-IN | Датчик дифференциального давления, 0,25 % от полной шкалы (FSO), от 0 до 20 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-100-108-IN | Датчик дифференциального давления, 1,0 % от полной шкалы (FSO), от 0 до 10 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-104-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 1 дюйма вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-105-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 2 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-106-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 3 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-107-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 5 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-108-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 10 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-109-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 15 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-110-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 20 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-112-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 40 дюймов вод. ст., однонаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-200-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 0,10 дюйма вод. ст., двунаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-203-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 0,5 дюйма вод. ст., двунаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-204-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 1 дюйма вод. ст., двунаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-207-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 5 дюймов вод. ст., двунаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-209-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 15 дюймов вод. ст., двунаправленный | от 12 недель | По запросу |
-
+
|
|
| 616KX-200-211-IN | Датчик дифференциального давления, 2,0 % от полной шкалы (FSO), от 0 до 25 дюймов вод. ст., двунаправленный | от 12 недель | По запросу |
-
+
|
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «Dwyer 616KX» с помощью специальной формы.
Вы можете купить DWYER 616KX в Москве по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость DWYER 616KX может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
