Термоанемометрический датчик SCHMIDT SS 20.515 LED предназначен для контроля ламинарного потока в чистых помещениях класса А. Его ключевое отличие — калибровка в вертикальной аэродинамической трубе, компенсирующая эффект самоконвекции и обеспечивающая точность в диапазоне GMP (0,36–0,54 м/с) без дополнительных датчиков давления или температуры.
Интеграция электроники в трубку исключает возникновение турбулентности, а головка в форме «гантели» с углом обтекания 360° упрощает монтаж. Датчик устойчив к агрессивной дезинфекции с использованием H₂O₂/ VHP, Встроенный LED-индикатор обеспечивает визуальный контроль статуса, а разъём M9 позволяет быстро заменить прибор без демонтажа потолочных систем.
Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.
Сделано в Германии. Производитель SCHMIDT, модель SS 20.515 LED
Способы оплаты. Для юр. лиц — безналичный расчёт (предоплата, поэтапная оплата или постоплата), возможен лизинг. Для физ. лиц — оплата по QR-коду.
Доставка. Доставка по России и СНГ курьером (СДЭК, DPD, Достависта и др.) или до терминала ТК/ПВЗ (Деловые Линии, СДЭК, DPD и др.). Доступен самовывоз из нашего офиса в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Срок поставки 60 дней
цена По запросу
Под заказ
Прямые поставки от ведущих производителей КИПиА
Компания "ОЛИЛ" основана в 2003 году и является поставщиком контрольно-измерительных приборов и систем автоматизации от известных мировых брендов
Скидки для торгующих организаций. Гарантия низкой цены
Продаем высокотехнологичное оборудование по весьма доступным ценам. Предоставляем по-настоящему выгодные условия для партнеров
Быстрая доставка по РФ и СНГ. Гарантия выполнения заказа
Доставляем приборы за рекордно короткие сроки из Европы, США, Индии и Китая. Берем на себя всю работу по логистике и таможне
Профессиональный консалтинг и подбор аналогов
Наши специалисты готовы проконсультировать вас по любому техническому вопросу. Можем подобрать аналог любого прибора.

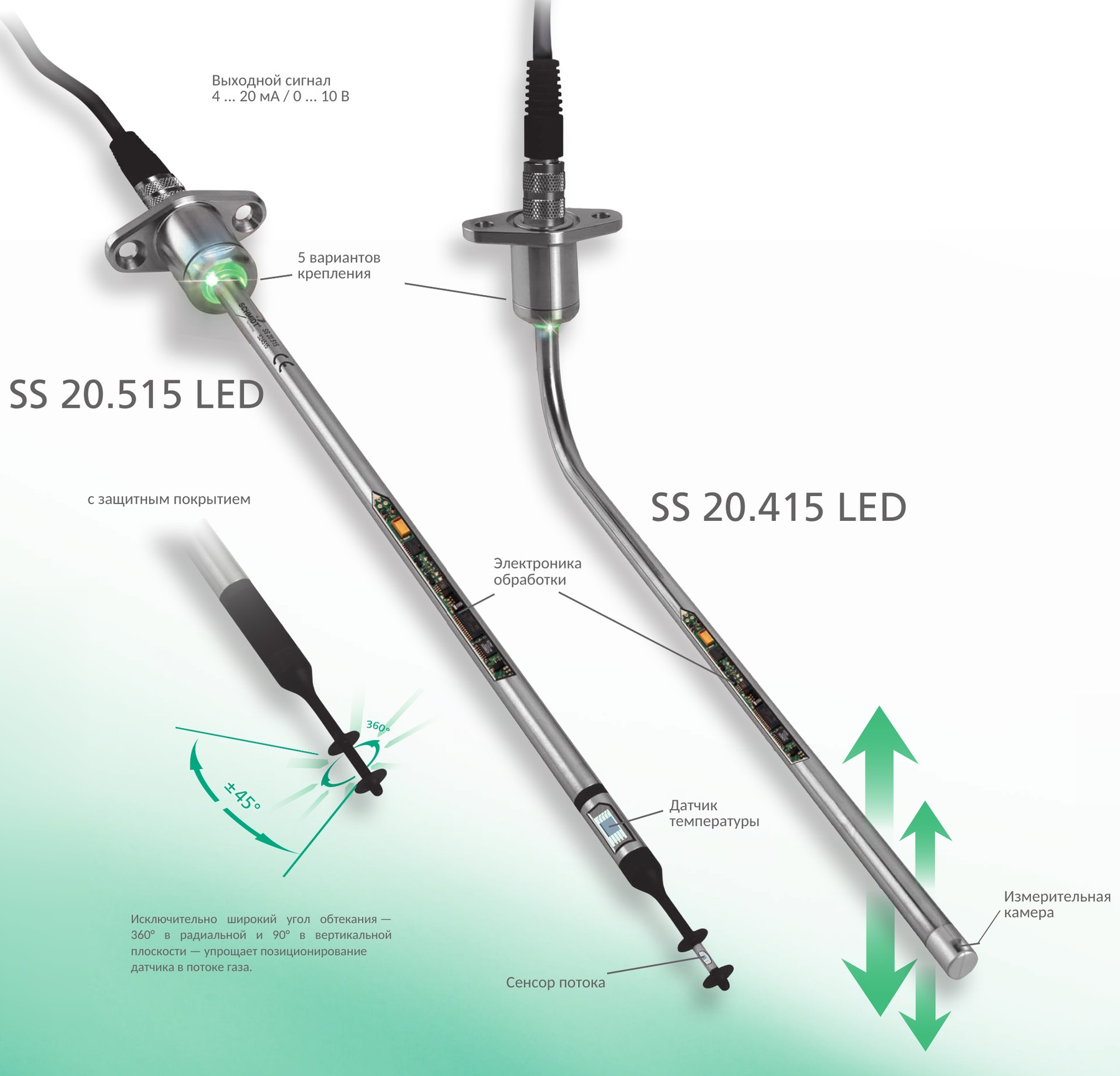

Датчик скорости воздушного потока SCHMIDT® SS 20.515 LED разработан для точного контроля ламинарного потока в чистых помещениях и зонах класса чистоты А (в соответствии с руководством ЕС по GMP и стандартом EN ISO 14644-3). Измерения проводятся на расстоянии 150–300 мм от выходной поверхности фильтра. Компактная конструкция, при которой вся электроника размещена внутри трубки датчика, исключает создание турбулентности в низкотурбулентном вытесняющем потоке.
Устройство датчика SS 20.515 LED: электронная схема обработки сигналов полностью интегрирована в трубку датчика, что исключает возникновение турбулентности. Широкий угол обтекания упрощает позиционирование устройства в потоке газа.
Документально подтвержденная точность измерений
Датчик проходит юстировку и калибровку в вертикальной аэродинамической трубе. Это позволяет настроить прибор непосредственно под условия нисходящего вертикального потока и скомпенсировать эффект самоконвекции, характерный для термоанемометров. В качестве эталона используется метод лазерной доплеровской анемометрии (LDA), что гарантирует высочайшую точность в диапазоне контроля ламинарного потока (0,45 м/с ± 20%). Помимо стандартного заводского сертификата, по запросу возможна калибровка, аккредитованная DAkkS, что обеспечивает наивысший уровень достоверности измерений и соответствует строгим требованиям валидации.
Принцип измерения с головкой-«гантелью»
Чувствительный элемент расположен в гильзе из нержавеющей стали между двумя дисками, образующими форму «гантели». Элемент нагревается более чем на 40 К выше температуры среды. Мощность, необходимая для поддержания этого перегрева, является мерой скорости потока (нормальной скорости). Дополнительное измерение давления или температуры среды не требуется. Диски выполняют роль выпрямителей потока, что позволяет корректно измерять даже неравномерные потоки.
Светодиодная индикация состояния (LED)
Встроенный индикатор позволяет визуально контролировать работу датчика даже после монтажа:
| Световой сигнал | Состояние датчика |
|---|---|
| Горит зелёным | Датчик готов к работе |
| Мигает красным | Неисправность |
| Горит красным | Аналоговый выход подключён неверно |
| Мигает оранжевым | Значение вне окна контроля (0,45 м/с ± 20%, опция при заказе) |
Ключевые особенности
Области применения
Рекомендуемые принадлежности для монтажа и эксплуатации

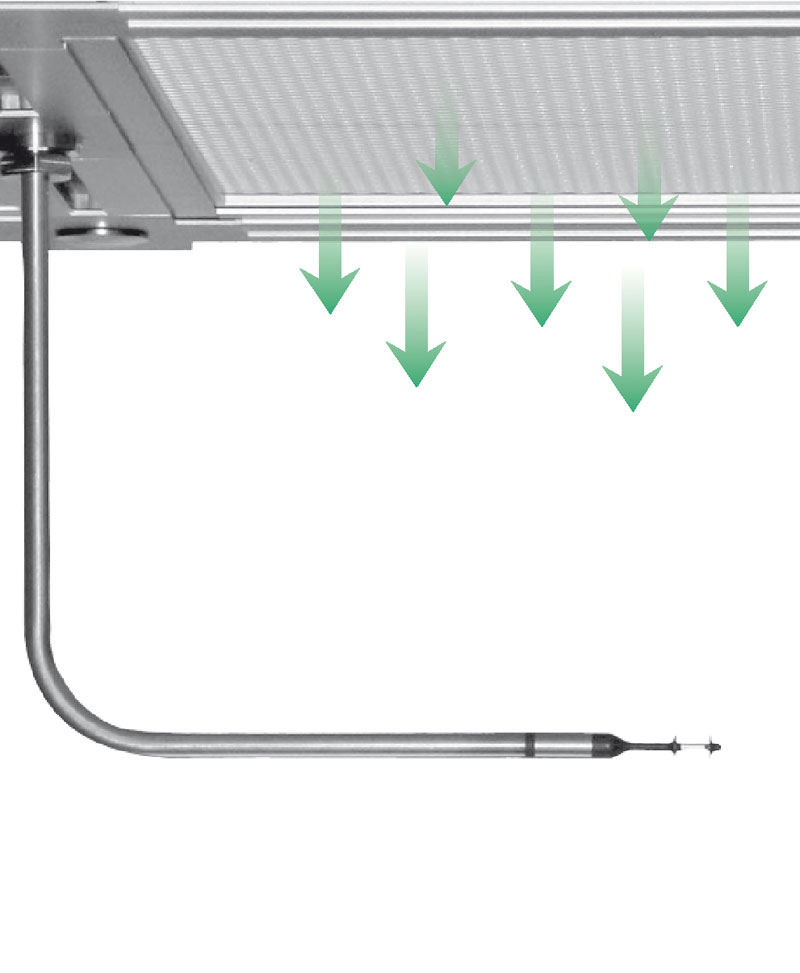

Пример монтажа: SS 20.515 LED (угловое исполнение 270 × 300 мм) в потолке под ламинарным модулем.

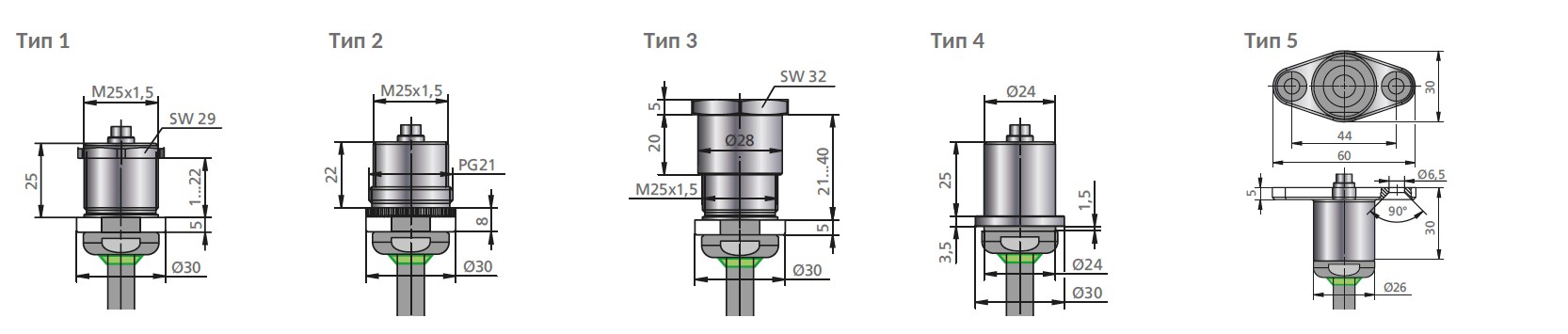

Пять вариантов механического крепления датчика для потолочного и стенового монтажа.
| Тип 1 | Тип 2 | Тип 3 | Тип 4 | Тип 5 |
|---|---|---|---|---|
| Для потолков, стен или рам толщиной 1…22 мм. Отверстие Ø 26 мм. | Для отверстий с резьбой PG21 в раме (например, под спринклеры). | Для рам толщиной 21…40 мм (потолочные профили с полыми камерами). Отверстия Ø 26 и Ø 28,5 мм. | Для вварки в потолки или стены из нержавеющей стали. | Крепится двумя винтами M6 снизу. Отверстие Ø 15 мм для кабеля + 2 резьбовых отверстия M6. Герметичный монтаж до 300 мбар. |
| Комплект поставки | ||||
| Резьбовая втулка M25 (нерж. сталь 1.4571) + контргайка | Резьбовая втулка M25 (нерж. сталь 1.4571) + переходник M25×1,5 на PG21 | Резьбовая втулка M25 (нерж. сталь 1.4571) + удлинённая гайка | Приварная втулка (нерж. сталь 1.4571) | Фланцевая втулка (нерж. сталь 1.4404) |
Номер в Госреестре СИ: № 67349-17
| Параметр | Технические данные |
|---|---|
| Измеряемая величина | Нормальная скорость wN, приведенная к нормальным условиям (TN = 20 °C, pN = 1013,25 гПа) |
| Измеряемая среда | Чистый воздух, азот, другие газы (по запросу) |
| Диапазон измерения wN | 0 … 1 / 2,5 / 10 м/с |
| Порог чувствительности wN | 0,06 м/с |
| Диапазон измерения температуры TM | -20 … +70 °C |
| Точность измерений | |
| Стандартная точность wN | ±(3% от измеренного значения + 0,05 м/с)1 |
| Высокая точность (опция) wN | ±(1% от измеренного значения + 0,04 м/с)1 |
| Время отклика (t90) wN | Около 3 с (скачок от 0 до 5 м/с) |
| Температурный градиент wN | < 2 К/мин (при wN = 5 м/с) |
| Точность измерения TM (при wN > 1 м/с) | ±1 K (в диапазоне 10…30 °C); ±2 K (в остальном диапазоне) |
| Условия эксплуатации | |
| Рабочая температура | -20 … +70 °C |
| Температура хранения | -20 … +85 °C |
| Влажность | Без конденсации (< 95% отн. влажности) |
| Рабочее давление | Атмосферное (700 … 1300 гПа) |
| Материалы | |
| Головка датчика | ПБТ, армированный стекловолокном; нержавеющая сталь 1.4404; защитное покрытие (опция) |
| Трубка датчика | Нержавеющая сталь 1.4404 |
| Электрические параметры | |
| Напряжение питания | 24 В DC ± 10% |
| Потребляемый ток | Тип. 80 мА / макс. 120 мА |
| Аналоговый выход | 0…10 В (RL ≥ 10 кОм) или 4…20 мА (макс. 21,6 мА, RL ≤ 300 Ом); защита от короткого замыкания |
| Сигнал ошибки | Только для выхода 4…20 мА: 2 мА (согласно NAMUR NE43) |
| Электрическое подключение | Разъем M9 резьбовой, 7-контактный, штекер |
| Макс. длина линии | Сигнал напряжения: 10 м; токовый сигнал: 100 м |
| Степень защиты / Класс защиты | IP65 / III (SELV или PELV, EN 50178) |
| Монтажное положение | По направлению нисходящего потока |

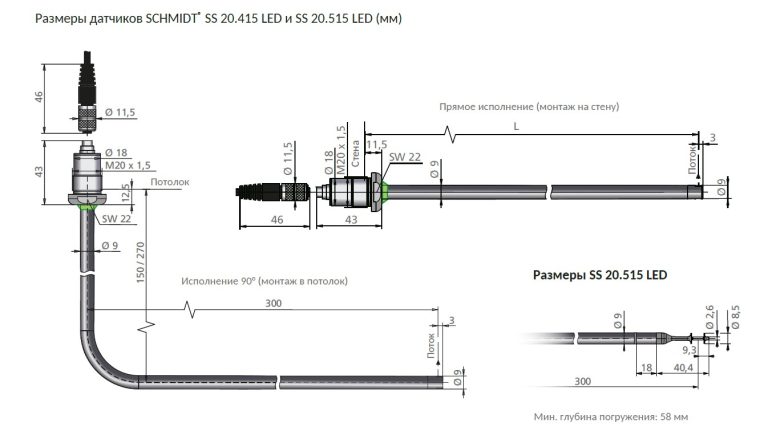

| Длина датчика | Угловой: 150×300 мм / 270×300 мм. Прямой: 300 мм или по заказу 310…1000 мм |
| Масса | Около 200 г (для углового исполнения 270×300 мм) |
1 В эталонных условиях, относительно калибровочного эталона.
Артикул формируется по следующей структуре: 551 550 — A B C D 1 1 G H 1
| Описание | Артикул | ||||||||||
| A | B | C | D | E | F | G | H | I | |||
| Базовый датчик | Датчик потока SCHMIDT® SS 20.415 LED Исполнение с головкой-термобаретаж |
551 490 — | A | 1 | C | D | E | F | G | H | I |
| Датчик потока SCHMIDT® SS 20.515 LED Исполнение с головкой-гантелью |
551 550 — | A | B | C | D | 1 | 1 | G | H | 1 | |
| Опции | |||||||||||
| Механическое исполнение | Длина датчика 150 × 300 мм | 3 | |||||||||
| Длина датчика 270 × 300 мм | 1 | ||||||||||
| Длина датчика 300 мм (прямой) | 2 | ||||||||||
| Спецдлина (только прямой): ____________ мм (>300… 1000 мм; шаг 10 мм) |
9 | ||||||||||
| Защитное исполнение | Без защитного покрытия | 1 | |||||||||
| С защитным покрытием (только SS 20.515 LED) | 2 | ||||||||||
| Механическое крепление | Резьбовая втулка M25 с контргайкой | 1 | |||||||||
| Резьбовая втулка M25 с переходником M25 × 1,5 на PG21 | 2 | ||||||||||
| Резьбовая втулка M25 с удлинённой гайкой | 3 | ||||||||||
| Приварная втулка | 4 | ||||||||||
| Фланцевая втулка | 5 | ||||||||||
| Без крепёжных элементов | 6 | ||||||||||
| Диапазон измерения | Диапазон измерения 0 … 1 м/с | 1 | |||||||||
| Диапазон измерения 0 … 1 м/с, однонаправленный, с опцией светодиодной индикации контроля порога (0,45 м/с ± 20 %) | 4 | ||||||||||
| Диапазон измерения 0 … 2,5 м/с | 2 | ||||||||||
| Диапазон измерения 0 … 10 м/с | 3 | ||||||||||
| Направление измерения | Однонаправленный | 1 | |||||||||
| Двунаправленный (только SS 20.415 LED) | 2 | ||||||||||
| Индикация направления | Без индикации (однонаправленный) | 1 | |||||||||
| Дискретный выход ОС1 = сигнал направления (только SS 20.415 LED, двунаправленный) |
2 | ||||||||||
| Индикация направления делением аналогового сигнала: 0 м/с = 12 мА / 5 В (только SS 20.415 LED, двунаправленный) |
3 | ||||||||||
| Выходные сигналы | 0 … 10 В | 1 | |||||||||
| 4 … 20 мА | 2 | ||||||||||
| Устройство, точность и калибровка | Стандартная юстировка | 1 | |||||||||
| Станд. юстировка, однонаправленный, с заводским сертификатом калибровки | 4 | ||||||||||
| Станд. юстировка, двунаправленный, с заводским сертификатом калибровки (только SS 20.415 LED) | 5 | ||||||||||
| Высокоточная юстировка с заводским сертификатом калибровки | 2 | ||||||||||
| Высокоточная юстировка с заводским сертификатом калибровки, двунаправленный (только SS 20.415 LED) | 3 | ||||||||||
| Программирование датчика | Заводская настройка | 1 | |||||||||
| Программирование по заказу (только SS 20.415 LED): полярность выходов, порог, деление сигнала, время отклика | 2 | ||||||||||
| Фото | Модель | Описание |
|---|---|---|
|
535 278 | Кабельная розетка, 7-контактная, с паяльными гильзами, для кабеля Ø 0,14 мм² |
|

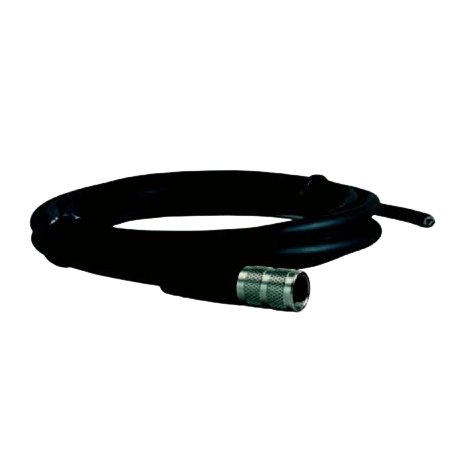

561 972 | Соединительный кабель Cleanroom, 7-контактный, с кабельной розеткой, длина 5 м, свободные концы (ПВХ) |
|
|
561 973 | Соединительный кабель Cleanroom, 7-контактный, с кабельной розеткой, длина 20 м, свободные концы (ПВХ) |
|
|
535 279 | Соединительный кабель с кабельной розеткой, длина 5 м, свободные концы, материал PUR |
|
|
505 911-4 | Соединительный кабель с кабельной розеткой, длина ___ м (укажите при заказе), свободные концы (длина 2 … 100 м, шаг 1 м) |
|
|
535 281 | Соединительный кабель, 7-контактный, с угловой соединительной коробкой, длина 10 м, свободные концы, материал ПВХ |
|

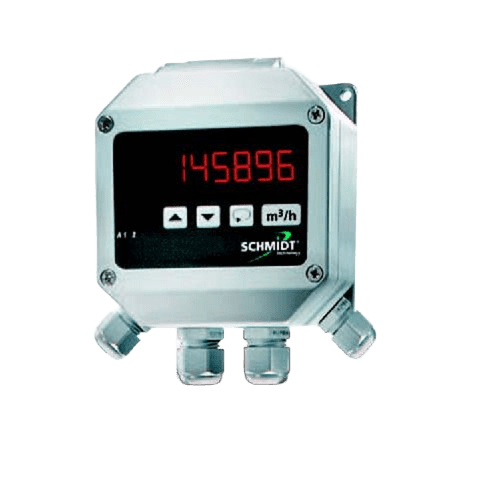

527 320 | LED-индикатор SCHMIDT® MD 10.010 в настенном корпусе: индикация расхода и скорости потока, 85... 250 В перем. тока, питание датчика |
|
|
528 240 | LED-индикатор SCHMIDT® MD 10.010, в настенном корпусе: индикация расхода и скорости потока, 24 В DC, питание датчика |
|
|
527 330 | LED-индикатор SCHMIDT® MD 10.010 в настенном корпусе: индикация расхода и скорости потока, 85... 250 В перем. тока, питание датчика, с функцией суммирования и вторым измерительным входом |
|
|
528 250 | LED-индикатор SCHMIDT® MD 10.015, в настенном корпусе: индикация расхода и скорости потока, питание 24 В пост. тока |
|

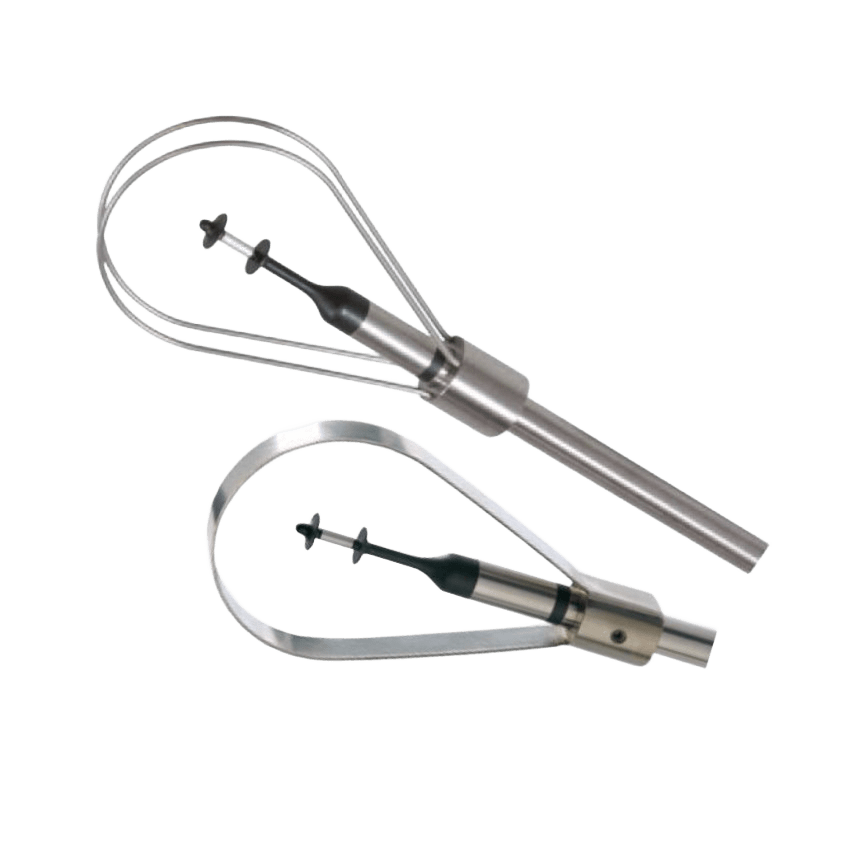

531 026 | Насадная защитная скоба от механических воздействий, нержавеющая сталь |
|
|
559 124 | Насадная двухпроволочная защитная скоба от механических воздействий, нержавеющая сталь, стойкая к H2O2 |
| 535 282 | Блок питания: выход 24 В постоянного тока / 1 А; вход 115 / 230 В переменного тока | |
| 546 741-4 | Калибратор измерительного тракта (8 / 12 / 16 мА) | |
| 531 394 | Монтажный комплект для установки MD 10.010 / 10.015 на трубу: хомуты и лента для подгонки под диаметр трубы |
| Модель | Описание | Наличие | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| 535 278 | Кабельная розетка, 7-контактная, с паяльными гильзами, для кабеля Ø 0,14 мм² | от 12 недель | По запросу |
-
+
|
|
| 561 972 | Соединительный кабель Cleanroom, 7-контактный, с кабельной розеткой, длина 5 м, свободные концы (ПВХ) | от 12 недель | По запросу |
-
+
|
|
| 561 973 | Соединительный кабель Cleanroom, 7-контактный, с кабельной розеткой, длина 20 м, свободные концы (ПВХ) | от 12 недель | По запросу |
-
+
|
|
| 535 279 | Соединительный кабель с кабельной розеткой, длина 5 м, свободные концы, материал PUR | от 12 недель | По запросу |
-
+
|
|
| 505 911-4 | Соединительный кабель с кабельной розеткой, длина ___ м (укажите при заказе), свободные концы (длина 2 … 100 м, шаг 1 м) | от 12 недель | По запросу |
-
+
|
|
| 535 281 | Соединительный кабель, 7-контактный, с угловой соединительной коробкой, длина 10 м, свободные концы, материал ПВХ | от 12 недель | По запросу |
-
+
|
|
| 535 282 | Блок питания: выход 24 В постоянного тока / 1 А; вход 115 / 230 В переменного тока | от 12 недель | По запросу |
-
+
|
|
| 527 320 | LED-индикатор SCHMIDT® MD 10.010 в настенном корпусе: индикация расхода и скорости потока, 85... 250 В перем. тока, питание датчика | от 12 недель | По запросу |
-
+
|
|
| 528 240 | LED-индикатор SCHMIDT® MD 10.010, в настенном корпусе: индикация расхода и скорости потока, 24 В DC, питание датчика | от 12 недель | По запросу |
-
+
|
|
| 527 330 | LED-индикатор SCHMIDT® MD 10.010 в настенном корпусе: индикация расхода и скорости потока, 85... 250 В перем. тока, питание датчика, с функцией суммирования и вторым измерительным входом | от 12 недель | По запросу |
-
+
|
|
| 528 250 | LED-индикатор SCHMIDT® MD 10.015, в настенном корпусе: индикация расхода и скорости потока, питание 24 В пост. тока | от 12 недель | По запросу |
-
+
|
|
| 531 026 | Насадная защитная скоба от механических воздействий, нержавеющая сталь | от 12 недель | По запросу |
-
+
|
|
| 559 124 | Насадная двухпроволочная защитная скоба от механических воздействий, нержавеющая сталь, стойкая к H2O2 | от 12 недель | По запросу |
-
+
|
|
| 531 394 | Монтажный комплект для установки MD 10.010 / 10.015 на трубу: хомуты и лента для подгонки под диаметр трубы | от 12 недель | По запросу |
-
+
|
|
| 546 741-4 | Калибратор измерительного тракта (8 / 12 / 16 мА) | от 12 недель | По запросу |
-
+
|
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «SCHMIDT SS 20.515 LED» с помощью специальной формы.
Вы можете купить SCHMIDT SS 20.515 LED в Москве по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (495) 543 88 54 или по электронной почте zakaz@olil.ru. Стоимость SCHMIDT SS 20.515 LED может измениться в зависимости от внешнеполитической обстановки и курсов валют. Доставляем приборы транспортными компаниями по России и СНГ (Беларусь, Казахстан и др.)
