ARTANG AED28 Дифференциальный датчик перепада давления жидкости, газа и пара

Описание ARTANG AED28

• Интеллектуальный датчик дифференциального давления для измерения разности давлений жидкостей, паров и газов.
• Различные мембраны, жидкости для заполнения и технологические соединения соответствуют гигиеническим требованиям.
• Сохраняет стабильность работы при резких скачках температуры.
• Модульная конструкция индикации, расчета и функций датчика обеспечивает простоту эксплуатации и обслуживания.

Особенности

• Высокая точность: датчик давления обеспечивает высокоточные измерения в диапазоне 0–3 МПа.
• Стандартная точность: ±0,2 %; регулировка линейности не требуется при смещении нуля (как в положительную, так и в отрицательную сторону);
• Отличная адаптивность к условиям окружающей среды: усовершенствованная конструкция с плавающей мембранной камерой защищает чувствительный элемент от влияния температуры и избыточного давления, сводя к минимуму суммарную погрешность измерения непосредственно на объекте.
• Отличная эксплуатационная пригодность и простота использования: все диапазоны измерений соответствуют требованиям взрывозащиты; доступен корпус электронного блока из нержавеющей стали; доступны различные коррозионностойкие материалы;
• Для связи используются протоколы HART, FOUNDATION Fieldbus и шина PROFIBUS.
• Обеспечивает точное измерение давления и формирование выходного сигнала постоянного тока 4–20 мА. В основе лежит кремниевый микроконденсаторный чувствительный элемент и микропроцессор, изготовленный по технологии микрообработки.
• Характеристики и функции: компактные размеры, малый вес, отличная адаптивность к условиям окружающей среды, подходит для всех отраслей промышленности.

Принцип работы

Датчик давления преобразует механическое давление в аналоговый электрический сигнал. Измерение давление основано на фиксации изменения напряжения.

Давление в датчике воздействует на диафрагму, в зависимости от воздействия диафрагма расширяется или сжимается, соответственно меняется величина сопротивления. Значение преобразуется в электрический сигнал. Если происходит изменение давления, датчик давления сигнализирует об этом.

Области применения

Двухфланцевые дифференциальные датчики давления широко используются в различных промышленных отраслях. Ниже приведены некоторые типичные сценарии применения:

• Нефтехимия: в нефтехимических процессах двухфланцевые дифференциальные датчики давления применяются для измерения перепада давления в жидких средах с целью контроля расхода, мониторинга засорения трубопроводов, обнаружения утечек и т.д.
• Энергетика: в энергетике двухфланцевые дифференциальные датчики давления используются для измерения перепада давления в котлах, что обеспечивает их нормальную работу и повышает тепловой КПД.
• Автоматизация управления: двухфланцевые дифференциальные датчики давления играют важную роль в системах автоматического управления. Они формируют электрические сигналы пропорционально перепаду давления для контроля и регулирования рабочего состояния системы, например, при автоматическом управлении технологическими процессами, контроле уровня и т.д.

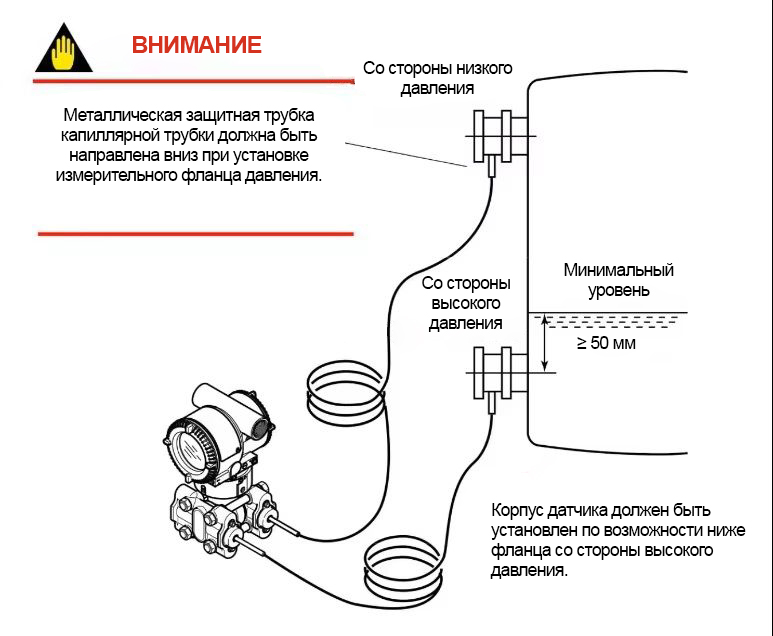

Позиционирование при монтаже двухфланцевых дифференциальных датчиков давления

Измерение уровня

• Измерение уровня в открытом резервуаре: прибор устанавливается ниже нижней точки измерения, а сторона низкого давления напрямую соединяется с атмосферой.
• Измерение уровня в закрытом резервуаре: прибор устанавливается ниже нижней точки измерения, сторона низкого давления подключается через импульсную трубку, при этом точка подключения на импульсной трубке должна всегда находиться выше максимального уровня жидкости.

Измерение давления

Измерение газа — При измерении газа штуцер для отбора давления должен располагаться в боковой или верхней части технологического трубопровода, а датчик должен устанавливаться выше технологического трубопровода, чтобы накопившаяся жидкость могла свободно стекать обратно в трубопровод. Для датчиков со спускным клапаном в камере давления, спускное отверстие клапана должно быть направлено вниз для слива накопившейся жидкости из измеряемой среды.

Измерение жидкости — При измерении жидкости штуцер для отбора давления должен располагаться в боковой части технологического трубопровода во избежание отложения шлама. При этом датчик должен устанавливаться ниже штуцера для отбора давления, чтобы пузырьки газа могли свободно выходить обратно в трубопровод. Для датчиков со спускным клапаном в камере давления, спускное отверстие клапана должно быть направлено вверх для стравливания газа из измеряемой среды.

Измерение пара — При измерении пара штуцер для отбора давления должен располагаться в боковой части технологического трубопровода, а датчик должен устанавливаться ниже штуцера для отбора давления, чтобы конденсат мог заполнять импульсную трубку.

Технические характеристики ARTANG AED28
